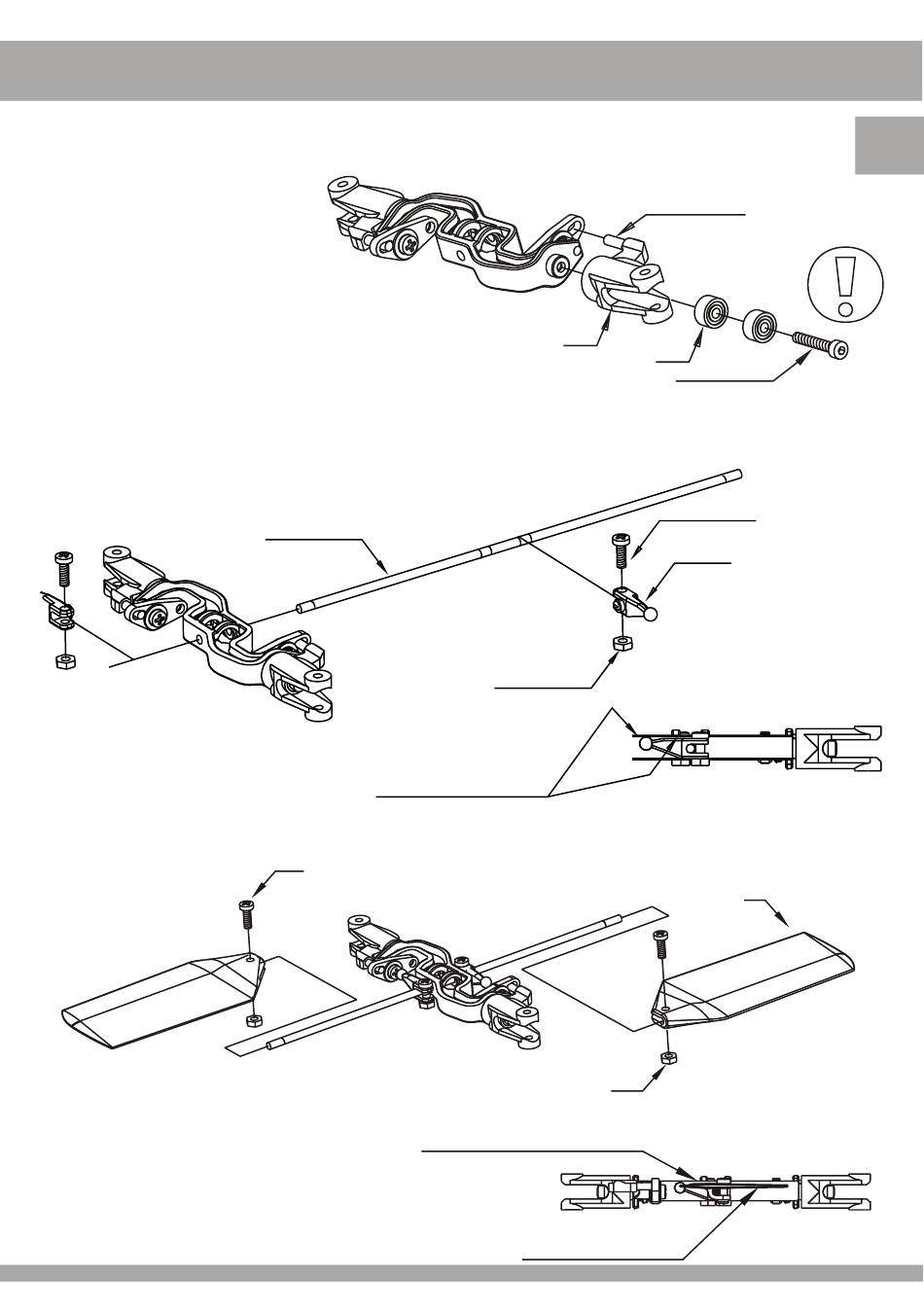

Der Rotorkopf
Drücken Sie nun je 2 Kugellager 2x6x3 67566 bis zum Anschlag in die Blatthalter 67542. Schieben Sie eine Inbus-
schraube M2x12 durch die Lager und verschrauben Sie diese mit dem Rotorkopf. Der Anlenkstift des Blatthalters muß
dabei in das Langloch des Pitchumlenkhebels eingreifen. Ziehen Sie bitte auch diese Schrauben mit Gefühl fest (s.o.).
Achtung! Die Schrauben M2x12mm
sind hochfeste Spezialschrauben und
dürfen bei Beschädigung nur durch
selbige ersetzt werden.
Stecken Sie die Paddelstange 68208 mittig in den Rotorkopf. Schrauben Sie nun beidseitig die Steuerhebel 68209 an. Achten
Sie hierbei bitte wie beim Piccolo auf Leichtgängigkeit und Symmetrie der Paddelstange. Sie muß exakt mittig sitzen. Richten
Sie die Steuerarme beim Anschrauben (wie gezeichnet) so aus, daß ihre Oberseite (auf beiden Seiten!) parallel zur Oberkante
des Rotorkopfs ist.
Verschrauben Sie die Hillerpaddel 67371 mit der Paddelstange. Auch hierbei müssen die Paddel in einer Ebene liegen und
beiderseits horizontal stehen, wenn die Oberkanten der Steuerhebel parallel zur Oberkante des Rotorkopf sind.
