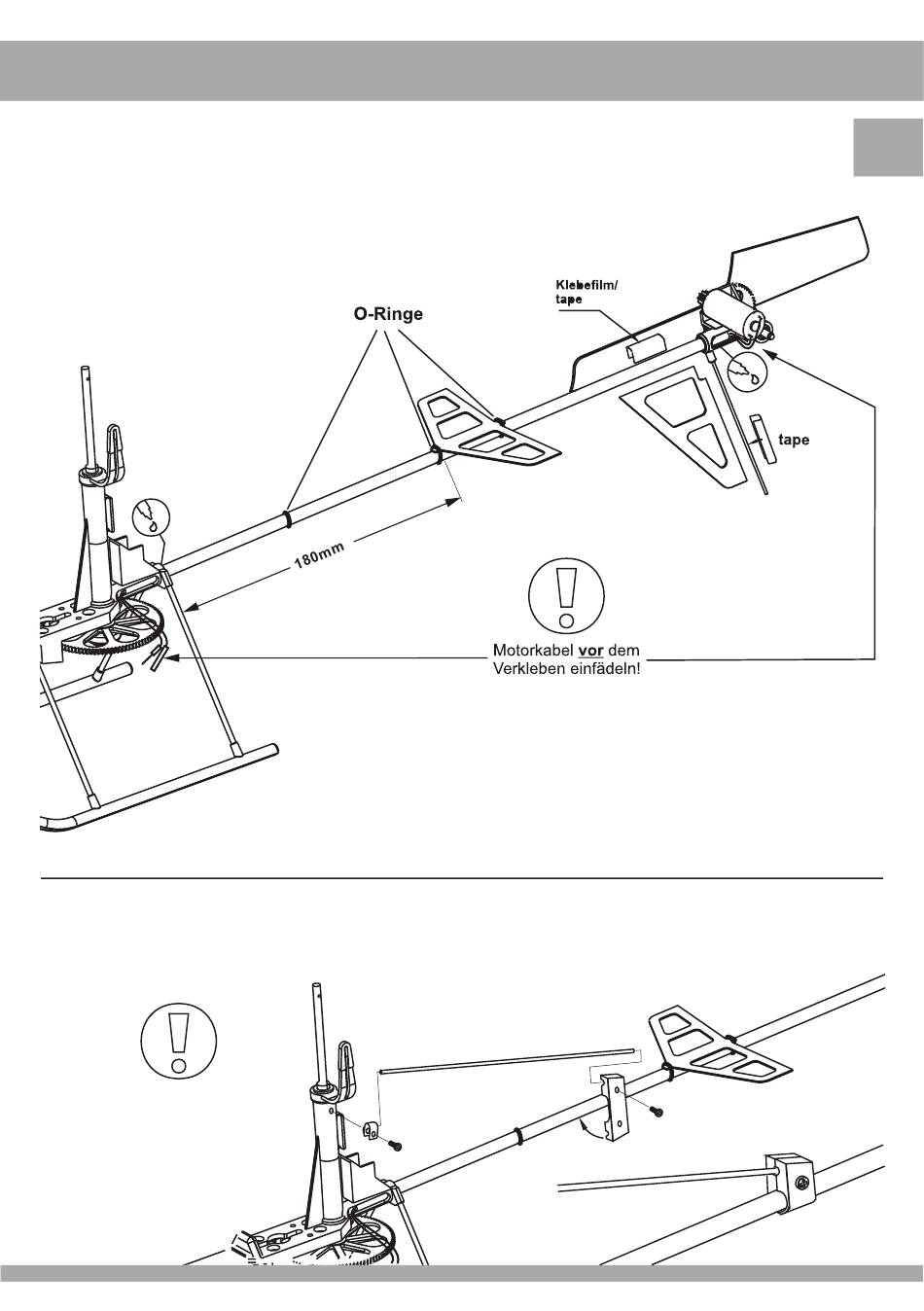

Der Heckrohr
Schieben Sie die drei O-Ringe Nr.67588 auf das Heckrohr. Rauhen Sie alle Klebestellen auf.
Führen Sie die Kabel des Heckrotormotors durch das Heckrotorgehäuse, dann durch das
Heckrohr und schließlich durch das Chassis. Kleben Sie dann das Heckrohr zunächst ins
Heckrotorgehäuse, wobei Sie das Rohr bis zum Anschlag einschieben und dann einen Tropfen
CA-Kleber in den Spalt geben. Verfahren Sie vorne mit dem Chassis
ebenso, und achten Sie bitte darauf, daß die Heckwelle exakt waagrecht
(im rechten Winkel zur Hauptrotorwelle) positioniert ist. Kleben Sie das
Seitenleitwerk mit zwei Streifen Klebefilm (Tape) mittig unter
das Heckrohr und an den Hecksporn. Das Höhenleitwerk
wird mit den zwei hinteren O-Ringen auf dem Heckrohr
montiert.
Die CFK - Heckstrebe (2 x 175) wird mit der kleinen Schelle und einer Schraube M2 x 6, seitlich am Chassis angeschraubt.
Anschließend wird die Strebe mit der großen Schelle und einer weiteren Schraube M2 x 6 am Heckrohr befestigt. Ziehen
Sie auch diese Schrauben mit Gefühl an.
