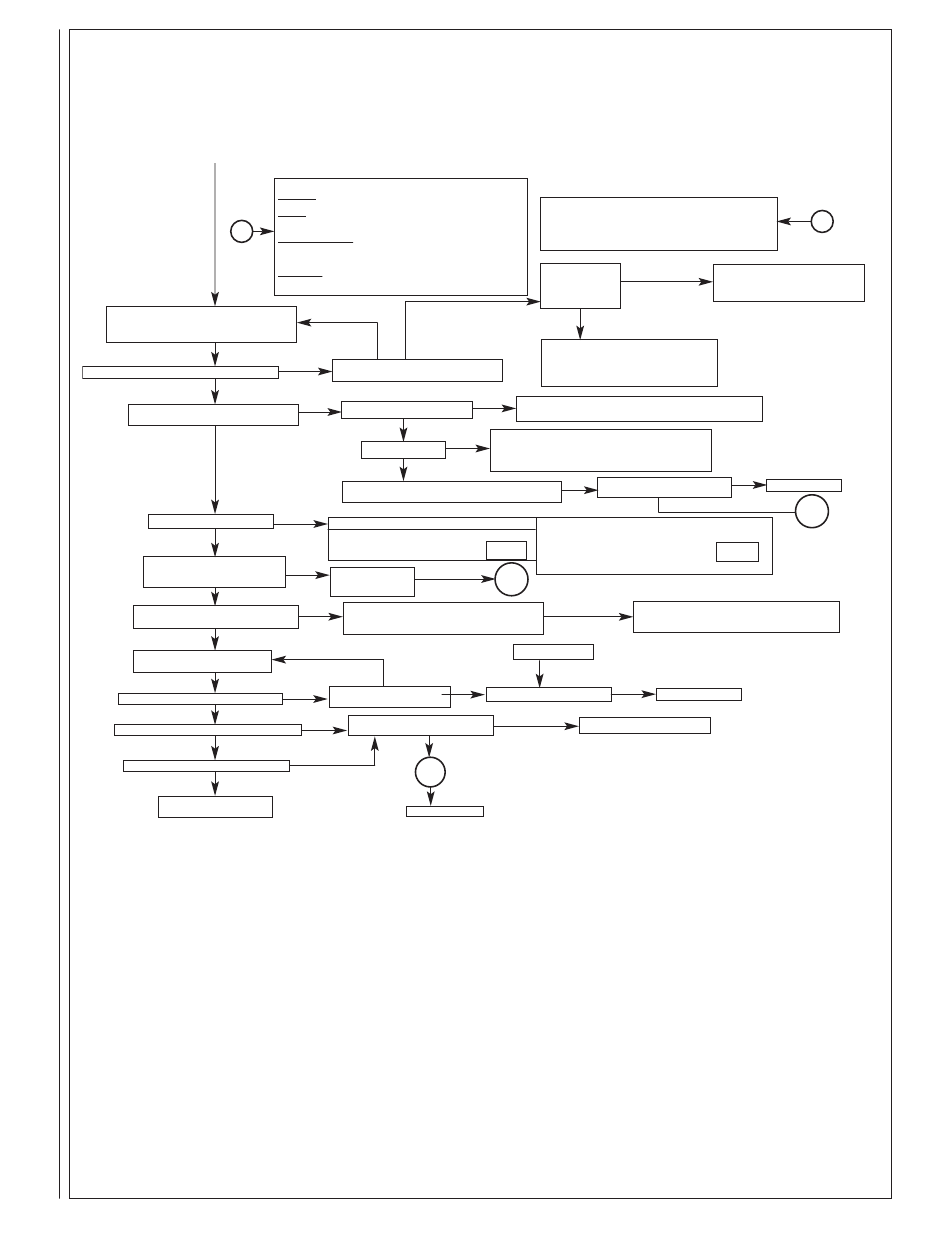

FIGURE 53
DIAGRAMME DE DÉPANNAGE (SUITE)
D
FIN DE DEMANDE POUR
CHAUFFAGE PLEIN FEU
Enlever la demande de chauffage plein feu en amenant le
point de consigne du thermostat à 1-2 degrés de la
température ambiante. Vérifier le 24 V entre W et C, et
l'absence de tension entre W2 et C avant de commencer.
Commutation de la vanne de gaz sur ouverture de petit feu ?
OUI
L'IDM passe-t-il sur petite vitesse et reste-il
actif en permanence à faible vitesse ensuite ?
OUI
L'IBM retombe-t-il à vitesse réduite ?
OUI
CHAUFFAGE RESTANT À PETIT FEU
La chaudière continue-t-elle à tourner à
petit feu jusqu'à satisfaction du thermostat
ou passe-t-elle à plein feu ?
OUI
Le thermostat maintient-il la température
ambiante près du point de consigne ?
OUI
FIN DE DEMANDE DE CHAUGFFAGE
Passer le thermostat sur position d'arrêt
(OFF) (W à C et W2 à C désactivés).
OUI
PURGE FINALE
La vanne de gaz se ferme-t-elle immédiatement ?
OUI
L'IDM s'arrête-t-il après la purge finale de 10 secondes ?
OUI
RETARD DE COUPURE D'IBM
L'IDM s'arrête-t-il après 3 minutes au maximum ?
OUI
TOUJOURS ÉTEINT
FIN
Dépannage en mode de chauffage
RECOMMENCER CETTE PROCÉDURE JUSQU'À L'OBTENTION D'UN FONCTIONNEMENT SANS PROBLÈME.
VÉRIFIER :
FLUX D'AIR - s'assurer de l'absence d'obstructions, comme filtre sale,
registres fermés, etc.
LIMITES - S'assurer que fils et raccordements sont bons entre IFC et toutes
les limites. S'assurer que les limites ne sont pas ouvertes quand la
température de l'air en circulation est dans les limites.
RETOURS DE FLAMME - S'assurer que retours ou dépassements de limite
de température ne doivent pas être restaurés. S'assurer se l'absence de
retours de flamme dans le compartiment de brûleurs du fait de blocage de
cheminée ou d'échangeur thermique.
TROP CHAUD - S'assurer que la chaudière ne dépasse pas la température
(montée en température au-dessus de la plage fonctionnelle). Vérifier la
vanne de gaz, le bon diamètre d'orifices, la pression de gaz, etc.
W = ON
W2 = OFF
W = OFF
Vérifier à nouveau le thermostat et les connexions
à l'IFC (24 V de W à C, pas de tension de W2 à C).
NON
L'IDM commute-t-il sur petite vitesse ?
NON
NON
L'IDM se coupe-t-il ?
OUI
NON
L'IDM tourne-t-il continuellement à vitesse élevée ? Si c'est le cas
vérifier fils, couleurs, connexions, broches etc. entre IDM et IFC.
NON
- Vérifier le 115 V entre bornes LOW et NUE sur l'IFC
- Vérifier le câblage allant de l'IFC à l'IBM et à son condensateur
- Vérifier le condensateur de marche de l'IBM
- Vérifier l'IBM
S'assurer que le therm-
ostat ne demande pas
NON
PROBLÈME
un passage à plein feu.
TOUJOURS PRÉSENT ?
S'assurer du bon placement du thermostat sans perturbation
venant de registres, ventilateurs, lumière solaire, chaleur au
NON
travers de la cloison, ou par tuyaux ou fils encastrés
NON
Vérifier à nouveau sur l'IFC, W et W2
sont-ils complètement désactivés ?
OUI
NON
Le voyant STATUS clignote-t-il ? Le voyant
FLAME est-il clignotant ou allumé en fixe ?
NON
VOYANT FLAME CLIGNOTANT
OU RESTANT ALLUME
NON
ALLER À
D
Vérifier la carte IFC*
VÉRIFIER :
- Mise à la terre d'IFC avec continuité entre vis et terre du site
- Tige de détection de flamme (la nettoyer au papier de verre)
- Continuité de jonction entre tige de détection de flamme et broche
P1-10 d'IFC
- Flamme présente à tous les brûleurs et restant stable
La vanne de gaz
reste-t-elle sur ouverture
RESTE SUR
plein feu ou est-elle
désactivée totalement ?
PLEIN FEU
VANNE
COUPÉE
VÉRIFIER :
- Tension sur la vanne de gaz pour petit feu
- Fils, connexions et continuité entre vanne et IFC
- 24 V entre broches IFC P1-4 et P1-8
- Fonctionnement de la vanne
- Vérifier le PS basse pression et ses fils allant à l'IFC
- Vérifier l'absence de blocage à la cheminée ou à l'échangeur thermique.
OUI
- Vérifier fils et connexions entre P2 d'IFC et IDM
- Vérifier le 110 V sur P2
- Vérifier le condensateur d'IDM
- Vérifier la vitesse réduite d'IDM, remplacer si nécessaire
Y a-t-il ouverture de limite auxiliaire,
interrupteursde limites ou circuit de limites ?
OUI
- Vérifier toutes connexions entre IFC et contrôle fille
- Vérifier toutes connexions entre contrôle fille et moteur ELM
- Vérifier le 24 V arrivant au contrôle ELM
Soufflantes
- Vérifier la configuration des commutateurs DIP
à PSC
sur contrôleur ECM
- Vérifier le contrôleur fille
ALLER À
C
Vérifier l'anticipateur de chaleur. La chaudière peut avoir
besoin d'un relais d'isolation. Vérifier les instructions
PROBLÈME
d'installation dans la section Relais d'isolation pour les détails.
TOUJOURS PRÉSENT ?
- Vérifier la carte IFC*
OUI
Tension présente à la vanne de gaz ?
NON
VOYANT STATUS
CLIGNOTANT
VOIR LES CODES DE CLIGNOTEMENT
* Beaucoup de pannes ne sont pas dues à l'IFC. Vérifiez doublement toutes les autres
possibilités, y compris la liaison à la terre, avant de remplacer l'IFC.
** Le système va essayer d'allumer 4 fois. La tension n'est présente que 7 secondes à la
vanne de gaz pour chaque essai d'allumage. Le système entre dans un état de blocage
d'une heure après 4 tentatives. La soufflante principale et l'IDM vont tourner 180 secondes
entre deuxième et troisième tentative.
E
- Vérifier le 24 V sur l'IFC
- Vérifier les couleurs de fils, les broches, etc.
- Vérifier l'IFC*
Vérifier la carte IFC*
NON
OUI
ALLER À
D
Soufflantes
à ECM
- Vérifier la vanne de gaz
92-22744-22-02
92-22744-22-02
61
