• Choisissez le système de ventilation
en fonction de l'extrémité
concentrique et non pas standard (voir
Tableaux 4 et 5).
• Isolez la longueur complète du tuyau
de ventilation entre le coude où le
tuyau quitte le mur et et celui de
l'extrémité avec une isolation à
cellules fermées, comme "Arm-a-flex"
ou "Rub-A-Tex" de 1/2 pouce
d'épaisseur minimum.
• Tous les coudes installés à l'extérieur
du bâtiment doivent être à grand
rayon.
• Comme nécessaire pour les tuyaux
horizontaux, entr deux structures, tous
les tuyaux horizontaux à l'extérieur du
bâtiment doivent être inclinés d'au
moisn 1/4 pouce par pied de manière
à ce que le condensats puisse
s'écouler.
Depuis la sortie supérieure de
ventilation, faites dépasser un tuyau
PCV d'exactement 12 pouces du mur.
Voir la Figure 17. Réduisez l'exten sion
du tuyau de terminaison à 1,5 pouces
pour les unités de 45 000 à 75 000
BTU/h.
Les unités de 45 000 BTU/h n'utilisent
que le kit
(-)XGY-D02/D02A.
de
60 000 et 75 000 BTU/h peuvent utiliser
les kits
(-)XGY-D02/D02A ou (-)XGY-
D03/D03A
selon la longueur du tuyau et
le nombre de coudes. Utilisez le kit
(-)XGY-D03/D03A
pour les unités de
90 000 à 120 000 BTU/h.
(-)XGY-D04/D04A
Le kit
ne s'applique
qu'aux unités de 120 000 BTU/h avec
l'autre type d'extrémité et les tuyaux
parti culièrement longs. Voir le Tableau
4.
Vous trouverez ci-dessous les listes de
pièces des kits des autres extrémités
horizontales directes possibles
D02/D02A, (-)XGY-D03/D03A et (-
)XGY-D04/D04A
:
(-)XGY-D02/D02A
1. T de 2 pouces avec réducteur de
diamètre
2. trappe PCV de 6 pouces de long
et 0,5 pouces de diamètre
3. aube en PCV
4. coude PCV de 2 pouces
5. joint PCV de 1,5 pouces avec
coupleur
6. collier PCV
7. modèle de ventilation
FIGURE 17

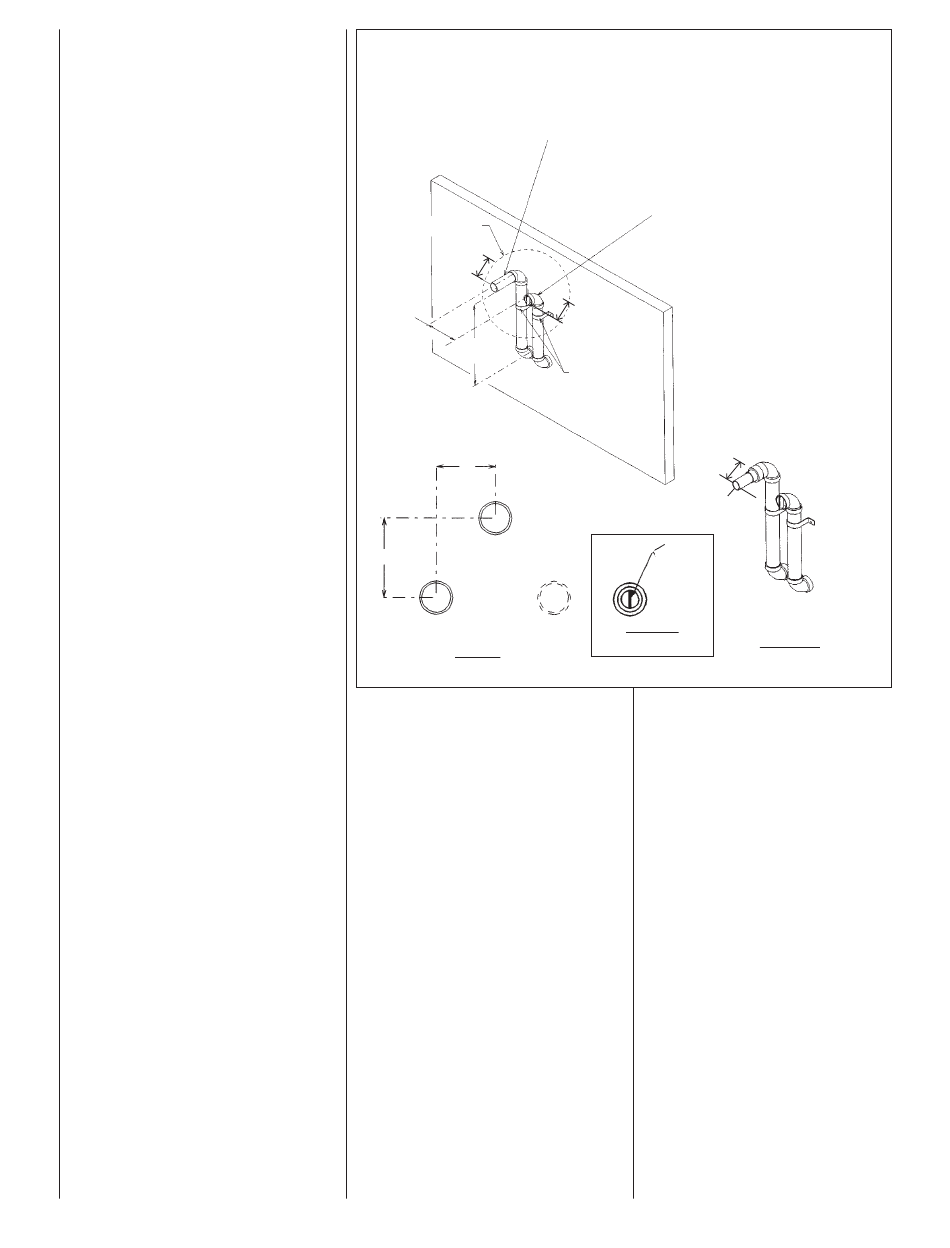

AUTRE EXTRÉMITÉ HORIZONTALE DE VENTILATION DIRECTE POSSIBLE
REMARQUE:
NE S'APPLIQUE PAS
AUX MODÈLES
(-)GRL-07EYBGS
(-)GRL-07EMAES
(-)GRL-10EZAJS
VOIR LE DÉTAIL A
3 PO. MAX
NOTE : 3,5
PO. MAX
LORSQUE
VOUS
UTILISEZ
LE KIT D04.
4"
Les unités
ADMISSION
RELATION ÉVACUATION/ADMISSION
(-)XGY-D03/D03A
1. T de 3 pouces avec réducteur de
diamètre
2. trappe PCV de 6 pouces de long
et 0,5 pouces de diamètre
3. aube en PCV
4. coude PCV de 2 pouces
(-)XGY-
5. Sangle PCV
6. modèle de ventilation
(-)XGY-D04/D04A
1. coude PCV de 2,5 pouces
2. bague PCV de 3 x 2,5 pouces
3. conduit PCV de 2,5 x 6,5 pouces
4. conduit PCV de 2,5 x 16 pouces
5. conduit PCV de 2,5 x 21 pouces
6. aube en PCV
7. T de 3 pouces avec réducteur
8. trappe PCV de 0,5 pouces et 6
pouces de diamètre
9. trappe PCV
10. modèle de ventilation
REMARQUE ; Le kit RXGY-D04 ne
s'applique qu'aux unités de 120 000 BTU/h
avec l'autre type d'extrémité et les tuyaux
particulièrement longs.
VENTILATION
PCV DE 2,5 POUCES POUR LES MODÈLES DE 120 000 BTU (KIT Nº
(-)XGY-D04)
PCV 2,5 POUCES POUR LES MODÈLES DE 90 000 À 120 000 BTUH.
RÉDUISEZ À 1,5 POUCES POUR LES MODÈLES DE
45 000 À 75 000 BTUH. LES COUDES ET LES CONDUITS VERTICAUX
SONT EN PCV DE 2 POUCES.
12" DU
MUR
4" DU MUR
24" MAX.
COLLIER
DE SUP
PORT DU
CONDUIT
3"
ÉVACUATION
ADMISSION
DÉTAIL C
OPTIONNELLE
COMBUSTION AIR
TERMINATION
DÉTAIL B
ENTRÉE D'AIR
PCV 2,5 POUCES POUR LES MODÈLES DE
120 000 BTUH.
COUDES ET CONDUITS VERTICAUX PCV
2 POUCES POUR LES MODÈLES DE
45 000 À 105 000 BTUH.
UTILISEZ LE KIT RXGY-D02/D02A POUR
LES CONDUITS DE 2 POUCES ENTRE LA
CHAUDIÈRE ET LE MUR EXTÉRIEUR ET LE
KIT (-)XGY-D03/D03A POUR LES
CONDUITS DE 3 POUCES.
12"
DU
MUR
1-1/2"
Tuyauterie
AUBE
VENTILATION POUR
LES MODÈLES 45 000 À
75 000 BTUH
DÉTAIL A
(-)XGY-D02A
1. Ensemble de té 2" avec connexion
de drainage 1/2"
2. 1/2" de PVC – piège diamètre 5"
3. Valve de déflection d'air
4. Gabarit de ventilation
(-)XGY-D03A
1. Ensemble de té 3" avec connexion
de drainage 1/2"
2. 1/2" de PVC – piège diamètre 5"
3. Valve de déflection d'air
4. Gabarit de ventilation
(-)XGY-D04A
1. Ensemble de té 3" avec connexion
de drainage 1/2"
2. 1/2" de PVC – piège diamètre 6"
3. Déflecteur d'air
4. Gabarit de ventilation
