BTUH
Surface libre de
entrée
chaque ouverture
45,000
100 pouces carré
60,000
100 pouces carré
75,000
100 pouces carré
90,000
100 pouces carré
105,000
105 pouces carré
120,000
120 pouces carré
B. UTILISATION DE L'AIR
EXTÉRIEUR POUR LA
COMBUSTION
IMPORTANT : Ne prenez pas l'air
d'un grenier équipé d'un
ventilateur.
L'espace fermé doit communiquer
avec l'extérieur selon les méthodes
1 ou 2. La dimension minimum des
ouvertures est de 3 pouces.
Lorsque vous utilisez des tuyaux,
ils doivent être de la même section
que l'ouverture à laquelle ils
doivent être connectés.
Méthode 1
Deux ouvertures permanentes,
une située à 12 pouces du haut et
une située à moins de 12 pouces
du sol doivent être prévues. Les
ouvertures doivent communiquer
directement, ou par tuyaux, avec
les espaces extérieurs, ou le vide
sanitaire ou le grenier
communiquant directement avec
l'extérieur.
a. Lorsque les ouvertures
communiquent directement avec
l'extérieur ou par des tuyaux

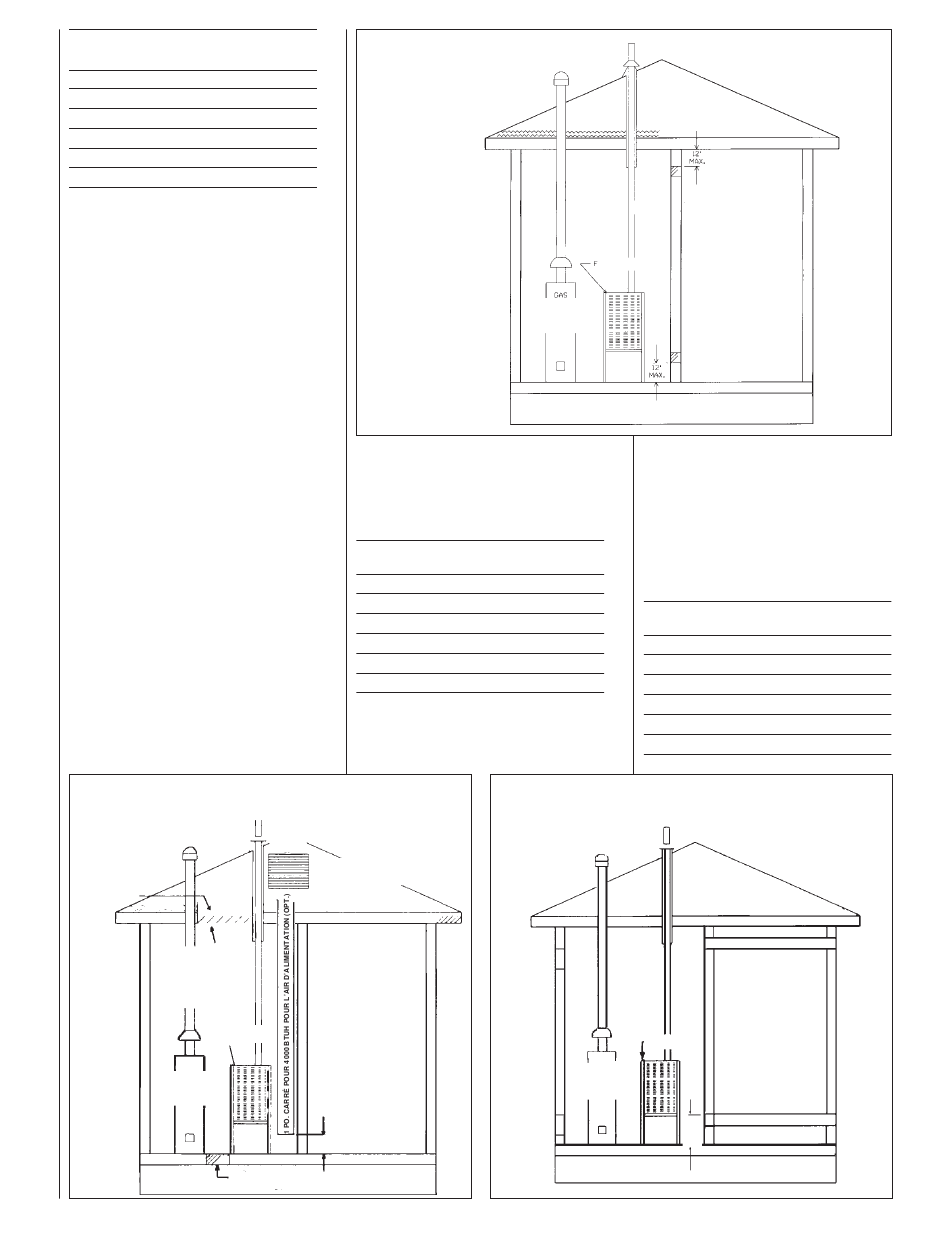

FIGURE 11
AIR DU GRENIER OU DE SOUS LES TOITS
L'AIR
D'ÉVACUATION
DANS LE GRENIER
DOIT PASSER
AU-DESSUS DE
L'ISOLATION
PIGNON DE
GRENIER
VENTILÉ OU
VENTILATION
SOFFIT
CHAUDIÈRE
CHAUFFE
-EAU
À GAZ
1 POUCE CARRÉ POUR 4000 BTUH
POUR L'AIR D'ALIMENTATION
18
FIGURE 10
AIR DE L'ESPACE CHAUFFÉ
verticaux, comme indiqué sur la
Figure 10, elles doivent être de 1
pouce carré minimum pour chaque
4000 BTU/h de puissance de
chauffage.
BTUH
Surface libre de
entrée
chaque ouverture
45,000
11.25 pouces carré
60,000
15.00 pouces carré
75,000
18.75 pouces carré
90,000
22.50 pouces carré
105,000
26.25 pouces carré
120,000
30.00 pouces carré
AÉRATION
DE PIGNON
PIGNON DE GRENIER VENTILÉ
OU VENTILATION SOFFIT
12" max.
CHAUDIÈRE
CHAUFFE-
EAU
À GAZ
b. Lorsque les ouvertures
communiquent directement avec
l'extérieur ou par des tuyaux
horizontaux, elles doivent être de 1
pouce carré minimum pour chaque
2000 BTU/h de puissance de
Dim. conduit
chauffage. Voir figure 12.
circulaire
Voici quelques dimensions typiques :
4"
5"
BTUH
5"
entrée
6"
45,000
6"
60,000
6"
75,000
90,000
105,000
120,000
FIGURE 12
AIR EXTÉRIEUR PAR CONDUIT HORIZONTAL
CHAUDIÈRE
CHAUFFE
-EAU
À GAZ
REMARQUE ; chaque
ouverture doit offrir au
moins un pouce carré de
surface libre pour 1000 BTU
par heure pour l'ensemble
des appareils présents dans
l'espace, mais pas moins de
100 pouces carrés.
Surface libre de
Dim. conduit
chaque ouverture
circulaire
22.50 pouces carré
6"
30.00 pouces carré
6"
37.50 pouces carré
7"
45.00 pouces carré
8"
52.50 pouces carré
8"
60.00 pouces carré
9"
1 PO. CARRÉ POUR 2000 BTUH
POUR L'AIR D'ÉVACUATION
1 PO. CARRÉ POUR 2000 BTUH
12"
POUR L'AIR D'ALIMENTATION
max.
