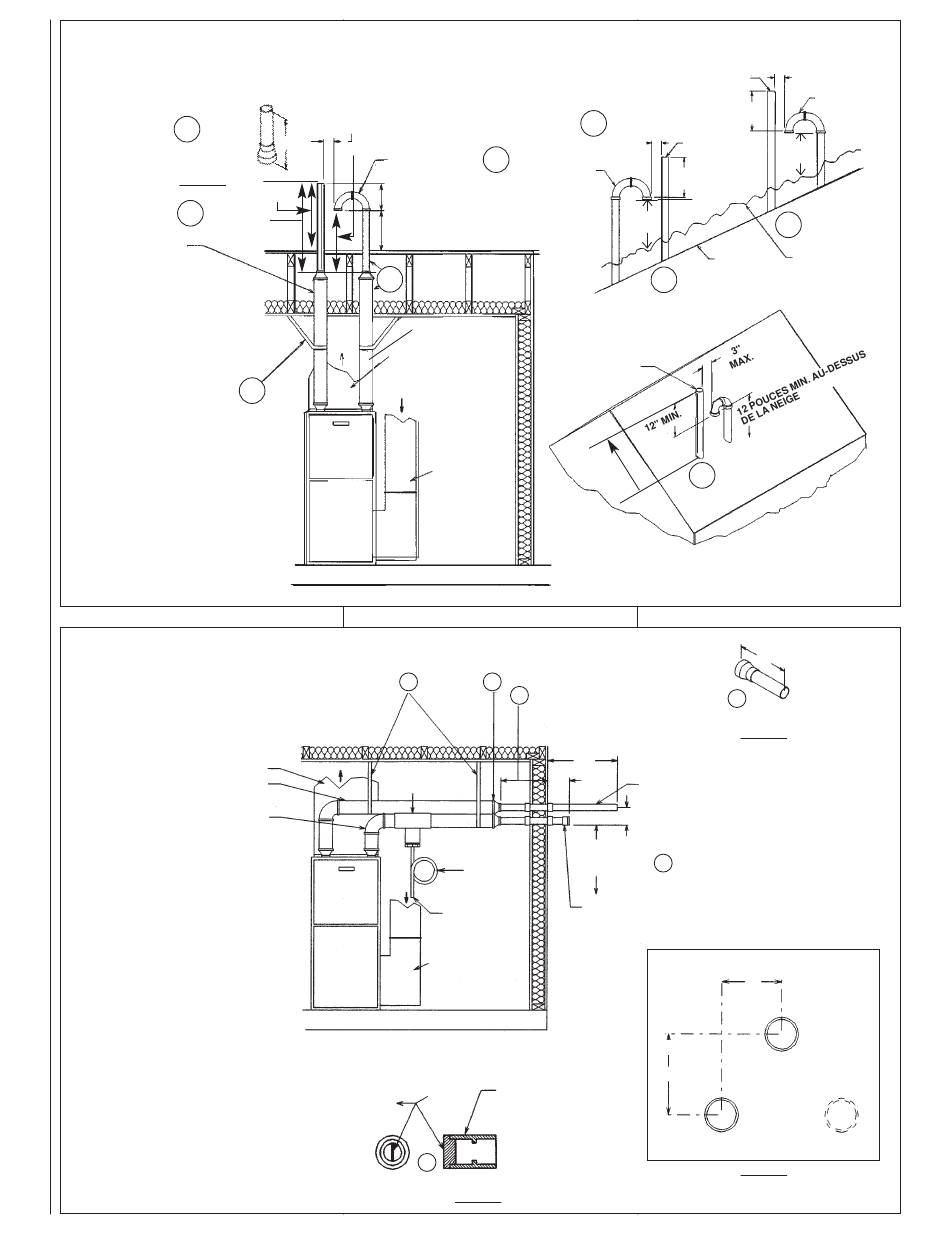

FIGURE 19
VENTILATION VERTICALE DIRECTE STANDARD
4
EXTRÉMITÉ DE
VENTILATION
DETAIL A
5
48" MAX
LIGNE DE TOIT
CONDUIT DE
VENTILATION
REMARQUES :
1
AUGMENTER LÀ OÙ C'EST
APPLICABLE LE MINIMUM DE 30 CM
(12") POUR MAINTENIR L'OUVERTURE
DE TERMINAISON AU-DESSUS DU
NIVEAU DE L'ACCUMULATION DE
NEIGE POSSIBLE.
2
QUAND UN TUYAU DE DIAMÈTRE
3" EST UTILISÉ, LE RÉDUIRE À 2"
AVANT DE PÉNÊTRER LE TOIT.
3
UN MAXIMUM DE 18" DE TUYAU
2" DOIT ÊTRE UTILISÉ AVANT
DE TRAVERSER LE TOIT.
3
FIXER LE TUYAU VERTICAL TOUS LES
1,8 M (6').
4
TERMINAISON D'ÉVACUATION. FINIR
LES DERNIERS 30 CM (12") AVEC DU
TUYAU 2" EN PCV POUR LES MODÈLES
EN 90 000 ET 120 000 BTU, MAIS AVEC
DU TUYAU 1-1/2" POUR LES 45 000
À 75 000 BTU. VOIR DÉTAIL A.
5
LONGEUR DE VENTILATION EXPOSÉE
AU MAXIMUM DE 76 CM (30").
6
LE TUYAU D'AIR DE COMBUSTION
DOIT SE TERMINER DANS LA MÊME
ZONE DE PRESSION QUE LE TUYAU
D'ÉVACUATION.
IL NE FAUT PAS UTILISER DE GRILLE
7
SUR LES TUYAUX D'AIR DE
COMBUSTION ET D'ÉVACUATION.
FIGURE 20
VENTILATION HORIZONTALE DIRECTE STANDARD
RÉSERVOIR D'AIR
CONDUIT DE VENTILATION
CONDUIT D'AIR DE COMBUSTION
REMARQUES :
1
FIXER LE TUYAU HORIZONTAL TOUS LES
1,2 M (4').
2
QUAND UN TUYAU DE DIAMÈTRE 3" EST
UTILISÉ, LE RÉDUIRE À 2" AVANT DE
PÉNÊTRER LE MUR EXTÉRIEUR.
3
UN MAXIMUM DE 46 CM (18") DE TUYAU DE
DIAMÈTRE 2" DOIT ÊTRE UTILISÉ À
L'INTÉRIEUR DU MUR.
4
DÉTAIL « A ». TERMINAISON
D'ÉVACUATION FINIR LES DERNIERS 30 CM
(12") AVEC DU TUYAU 2" EN PCV POUR LES
MODÈLES EN 90 000 ET 120 000 BTU, MAIS
AVEC DU TUYAU 1-1/2" POUR LES 45 000 À
75 000 BTU.
5
AUGMENTER LÀ OÙ C'EST APPLICABLE LE
MINIMUM DE 30 CM (12") POUR MAINTENIR
L'OUVERTURE DE TERMINAISON AU-
DESSUS DU NIVEAU DE L'ACCUMULATION
DE NEIGE POSSIBLE À LA SORTIE.
6
DÉTAIL « B ». INSTALLER UN DÉFLECTEUR
DE VENT À PALETTE DANS UN RACCORD
PCV DE 2" EN POSITION VERTICALE, EN
UTILISANT DE LA COLLE POUR PCV.
7
LE TUYAU D'AIR DE COMBUSTION DOIT SE
TERMINER DANS LA MÊME ZONE DE
PRESSION QUE LE TUYAU D'ÉVACUATION.
IL NE FAUT PAS UTILISER DE GRILLE SUR
8
LES TUYAUX D'AIR DE COMBUSTION ET
D'ÉVACUATION.
9
ON NE DOIT PAS INSTALLER DE COUDE À
LA TERMINAISON.
SÉPARATION DE
3 POUCES MAX.
12"
36" MAX. CONDUIT D'AIR
DE COMBUSTION
12 POUCES DE
30" MAX
SÉPARATION
12 POUCES MINIMUM
AU-DESSUS DU TOIT
2
TUYAU D'AIR DE
COMBUSTION
ARRIVÉE D'AIR
1
T DE 2 OU 3 PO. AVEC
TRAPPE D'ÉVACUATION
RETOUR D'AIR
AUBE
6
EXTRÉMITÉ D'AIR DE COMBUSTION
6
MAX.
1
CONDUIT
D'AIR DE
COMBUSTION
VENTILATION
AIR DE
30" MAX
REPRISE
2
3
12"
4"
12 PO. MINIMUM
12" MIN. ABOVE
AU-DESSUS
GRADE LEVEL
DU SOL
TRAPPE
VOIR DÉTAIL B
CONNECTEZ
AU SYSTÈME
D'ÉVACUATION
COUPLEUR
PCV 2 POUCES
DÉTAIL B
MAX.
VENTILATION
12"
MIN.
VENTILATION
3"
12"
MIN.
12"
MIN.
12"
5
MIN.
NIVEAU
DE NEIGE
LIGNE DU TOIT
5
5
INSTALLATIONS SUR TOIT INCLINÉ
12"
4
EXTRÉMITÉ DE VENTILATION
DÉTAIL A
VOIR DÉTAIL A
4"
5
3"
4"
VENTILATION
ENTRÉE
DÉTAIL C
DISTANCE ENTRÉE/VENTILATION
3"
CONDUIT
D'AIR DE
COMBUSTION
I407
ENTRÉE
OPTIONNELLE
I407
27
