INVERSION DE LA TRAPPE
FLUX VERS LE HAUT
La trappe peut être montée du côté droit pour
une ventilation vers la droite. Ouvrez le trou
pré-découpé pour l'évacuation sur le côté droit
de l'enveloppe. Retirez le support gauche de
la trappe. Fermez le trou d'évacuation de la
trappe de gauche avec le bouchon fourni.
Positionnez le support et la trappe de manière
à ce que le coude d'évacuation soit centré sur
le trou de droite. Voir la Figure 30.
Percez deux trous 1/8" dans l'enveloppe pour
monter le support. Montez la trappe et le
support sur le côté droit de manière à ce que
le coude d'évacuation sorte par le trou.
Connectez le conduit de 1/8" et le T comme
indiqué ci-dessus. Faites passer les conduits
d'évacuation derrière le boîtier électrique,
coupez-les à la bonne longueur et connectez-
les à la trappe avec des colliers de serrage.
IMPORTANT : Ne laissez pas de longueur ou
de coudes dans ces conduits : ils empêchent
l'écoulement du condensats.
IMPORTANT : Si le dessous de la chaudière
est muni d'un alambic d'évaporation, ne le
connectez pas à une conduite d'évacuation
commune. Si cette conduite venait à se
boucher, le récipient de l'alambic pourrait
déborder et le système d'arrêt automatique ne
pourrait fonctionner.
MODÈLES À FLUX DESCENDANT
IMPORTANT : Il y a deux options pour le
choix de la hauteur de colonne montante de
condensats :
DÉBORDEMENT DE CONDENSATS : Avec
une colonne de 1-3/4" installé au-dessus du
té, un drainage obstrué entraînera un
débordement depuis la colonne.
COUPURE DE LA CHAUDIÈRE : Pour forcer
l'arrêt de la chaudière en cas d'obstruction du
drainage, installez une colonne montant d'au
moins 5-1/2". Si la chaudière est installée
dans des combles, un vide sanitaire ou une
autre zone où des températures de gelée
peuvent survenir, le drainage de chaudière va
s'obstruer pendant des périodes prolongées. Il
faut prendre des mesures pour empêcher le
gel du condensats.
Utilisez un adhésif à solvant compatible avec
le matériau PCV.
Pour convertir les modèles à flux descendant
pour un drainage à gauche, un kit
H01)
doit être commandé chez le distributeur.
Il comprend un morceau de 24" (60 cm) de
tuyau PCV noir en 1/2" (1,27 cm), un œillet
caoutchouc de 2" (5 cm), un bouchon de
1-5/8" (4,1 cm) et des instructions. Noter
l'autre emplacement de trou de drainage
comme montré en Figure 32.
Pour convertir à un drainage à gauche,
enlever d'abord le grand tuyau de drainage du
piège. Enlevez le tuyau moulé noir à double
coude du piège et de la transition
d'évacuation, et jetez-le. Enlevez le piège de
son support de montage, faites-le pivoter de
180° et remettez-le en place avec son coude
de drainage pointant vers la gauche. Refixez
le long tuyau moulé noir. Utilisez la longueur
de 2-9/16" (6,5 cm) de tuyau noir incluse dans
le kit (-)RXGY-H01 pour relier le piège et la
transition d'évacuation. Serrez bien les tuyaux
en place avec des colliers en nylon blanc.
Enlevez le bouchon du trou alternatif 2" de
34

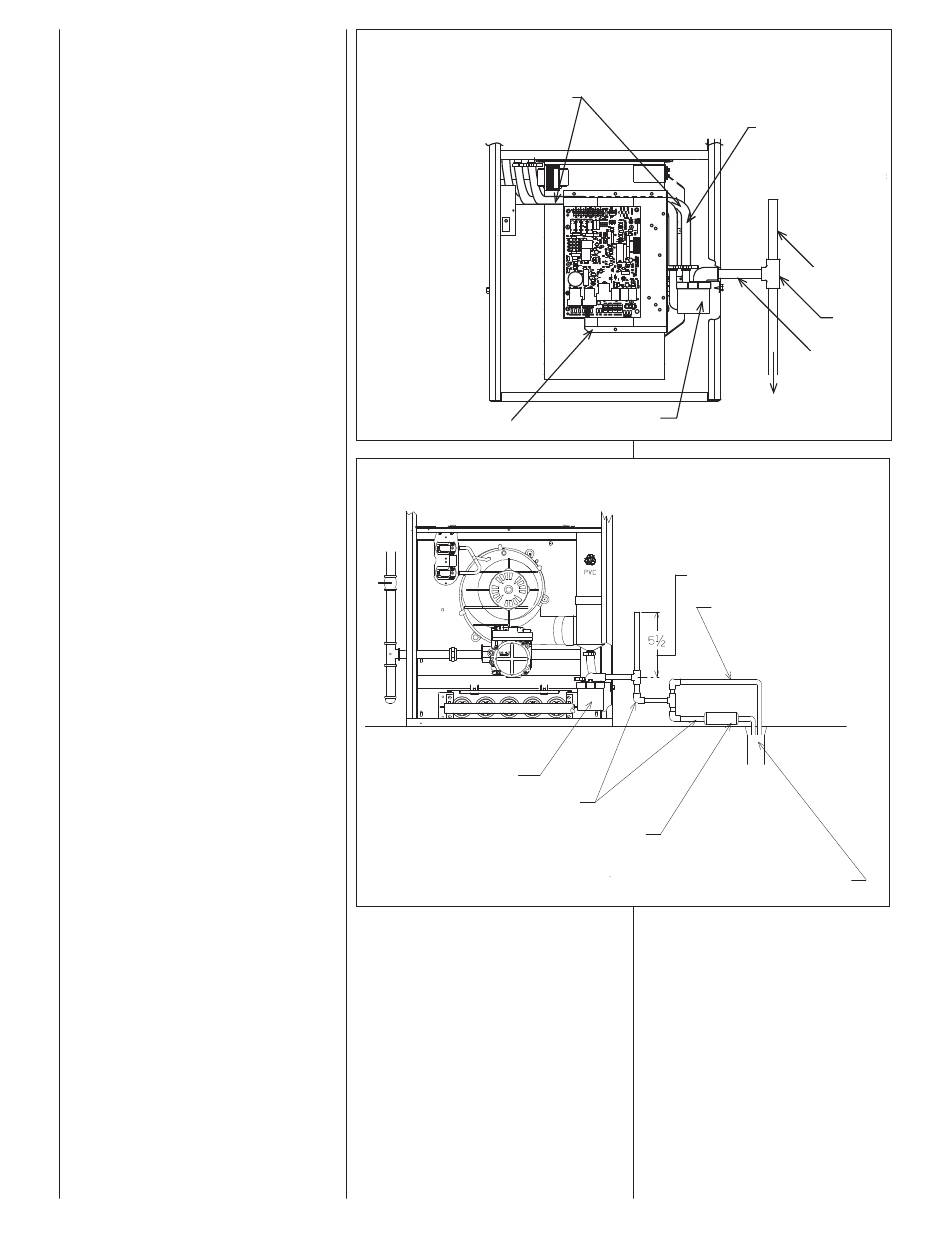

FIGURE 30
TRANSFERT DE CONNEXION DE LA TRAPPE À CONDENSATS À FLUX MONTANT
PENTE D'ÉCOULEMENT DU CONDENSATS
BOÎTIER MÉTALLIQUE DU
BOÎTIER DE CONTRÔLE
FIGURE 31
DRAINAGE DE CONDENSATS POUR FLUX DESCENDANT
PIÈGE À CONDENSATS
((-)XGY-
drainage (voir la Figure 32) et remplacez-le
par l'anneau caoutchouc 2" fourni dans le kit
(-)XGY- H01 de drainage alternatif pour flux
descendant. Enlevez aussi l'anneau 1-5/8"
monté sur le trou de drainage principal et
remplacez-le par le bouchon diamètre 1-5/8"
qui est également fourni dans le kit (-)XGY-
H01 de drainage alternatif pour flux
descendant. A la fois bouchon de trou et
anneau doivent être en place pour assurer
une bonne étanchéité du compartiment de
brûleur. Une longueur de tuyau noir en PCV
de 1/2" est également fournie dans le kit
(-)XGY-H01 de drainage alternatif. Collez
une extrémité de ce tuyau sur le coude du
piège. Coupez le tuyau de façon à ce qu'il
dépasse d'un pouce (2,5 cm) du trou de
drainage alternatif sur le côté gauche du
coffret. Branchez le té en PCV de 1/2" (fourni
(PAS DE COUDES)
TRAPPE À CONDENSATS
CONDUITE DE DRAINAGE
CARTOUCHE DE NEUTRALISATION
(OPTIONNELLE)
VERS SIPHON DE SOL OU POMPE À CONDENSATS
COUPEZ LES CONDUITS
D'ÉVACUATION AUX
DIMENSIONS VOULUES ET
CONNECTEZ-LES AUX
ENTRÉES AU-DESSUS DE
LA TRAPPE À
CONDENSATS
VENTILATION
EXTENSION DE
L'ÉVACUATION
VERS LE SOL
REMARQUE : LES ÉVENTS
DE DRAINAGE DOIVENT
ÊTRE AU-DESSUS DU BEC
DE DRAINAGE DU BOÎTIER
COLLECTEUR.
HAUTEUR MINIMALE
HAUT OUVERT
CONDUITE DE DÉBORDEMENT
(NÉCESSAIRE SEULEMENT QUAND
UNE CARTOUCHE OPTIONNELLE
DE NEUTRALISATION EST UTILISÉE).
avec la chaudière) sur le tuyau avec un
prolongateur montant de 1-3/4". Utilisez le
bouchon de 1-5/8" fourni dans le kit
(-)XGY-H01 de drainage alternatif pour
flux descendant pour boucher le trou de
drainage du côté droit.
IMPORTANT : Ne pas raccorder dans
une conduite de drainage partagée avec
un échangeur de conditionneur d'air situé
au-dessus de la chaudière. Une conduite
de drainage bouchée ou obstruée peut
entraîner un débordement du bac
d'échangeur et inhiber le contrôle de
fermeture de la chaudière sur bouchage
du drainage.
