Méthode 2 (pas représentée)
Une ouverture permanente située
à 12 pouces du haut lorsque le
matériel est à moins 1 pouce des
côtés et de l'arrière et 6 pouces de
l'avant. L'ouverture doit
communiquer directement, ou par
tuyaux horizontaux ou verticaux,
avec les espaces extérieurs, ou le
vide sanitaire ou le grenier
communiquant directement avec
l'extérieur et doit être au minimum
de :
a. 1 pouce carré minimum pour
chaque 3000 BTU/h de puissance
de chauffage et

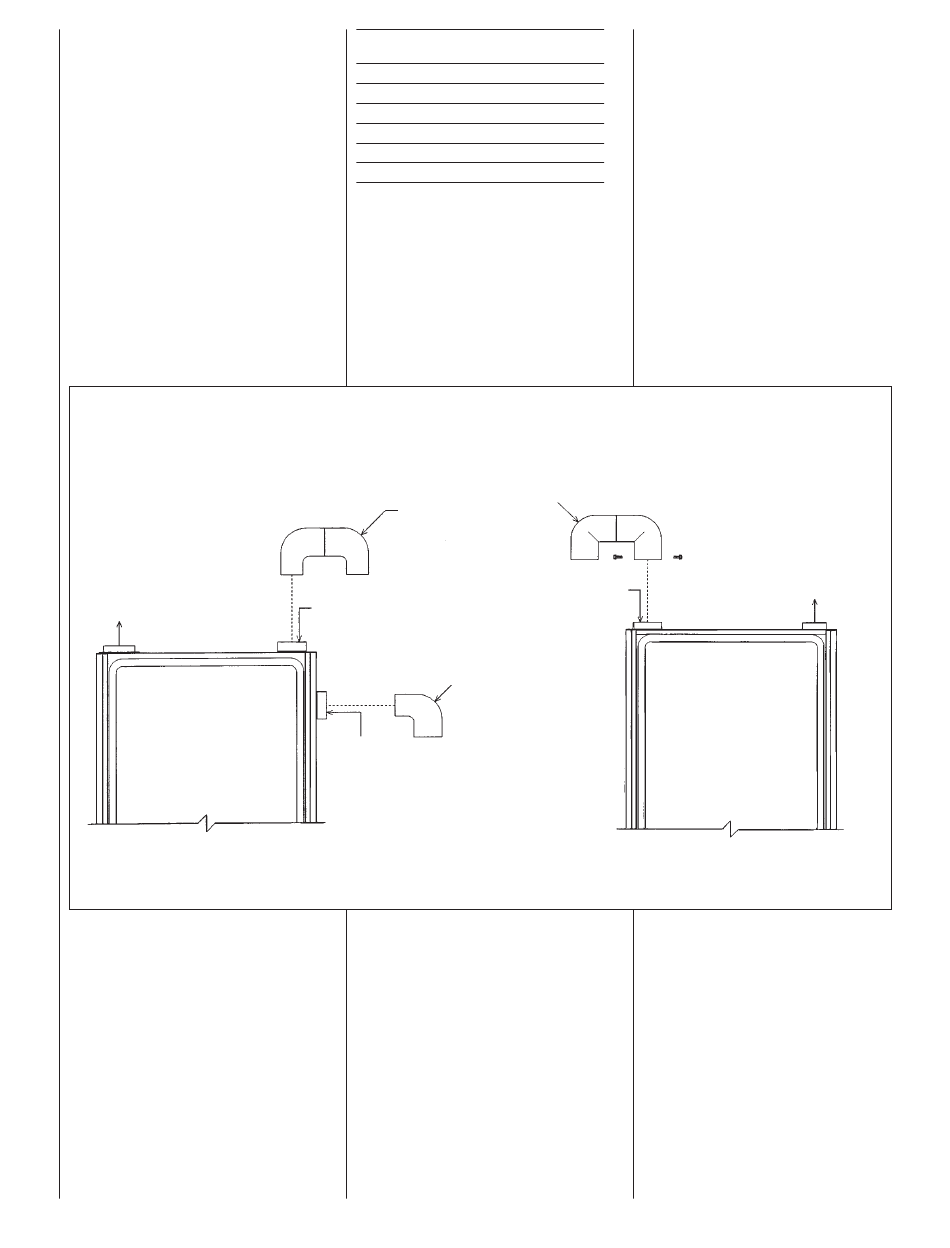

FIGURE 13
RACCORD D'AIR DE COMBUSTION
FLUX VERS LE HAUT
FIXER LE DOUBLE COUDE SUR
L'OUVERTURE D'ARRIVÉE D'AIR DU
HAUT OU LE COUDE À 90° SUR CELLE
DE CÔTÉ POUR ÉVITER UN BLOCAGE
ACCIDENTEL DE L'OUVERTURE
D'ADMISSION. BOUCHER
L'OUVERTURE NON UTILISÉE.
ÉVACUATION
BTUH
Surface libre de
entrée
chaque ouverture
45,000
15.00 pouces carré
60,000
16.67 pouces carré
75,000
25.00 pouces carré
90,000
30.00 pouces carré
105,000
35.00 pouces carré
120,000
40.00 pouces carré
b. au moins la même surface que
tous les connecteurs de ventilation
de l'espace fermé.
Si l'unité est installée dans un espace
muni d'un ventilateur d'aération, vous
devez fournir suffisamment de
ventilation pour éviter de créer une
pression négative.
COUDE DOUBLE
PCV 5 cm (2")
OPTION
DU HAUT
COUDE
VC 5 cm (2")
OPTION
DE CÔTÉ
I337
Les entrées d'air de combustion
Dim. conduit
doivent être absolument libres.
circulair
4"
CONSULTEZ LES CODES LOCAUX
POUR LES BESOINS SPÉCIAUX.
5"
6"
CONNEXION À LA
6"
CHAUDIÈRE
7"
7"
IMPORTANT : Quand de l'air
d'intérieur est utilisé pour la
combustion, l'ouverture d'entrée
d'air de la chaudière doit être
protégée d'un blocage accidentel (voir
la Figure 13).
FLUX VERS LE BAS/HORIZONTAL
COUDE
FIXER UN COUDE DOUBLE SUR LE COLLIER DE
DOUBLE
PRISE D'AIR ET FIXER AVEC DEUX VIS À TÔLE
EN PCV 2"*
POUR ÉVITER UN BLOCAGE ACCIDENTEL DE
L'OUVERTURE D'ENTRÉE D'AIR.
AVANT-TROUS POUR VIS
AIR DE COMBUSTION
*REMARQUE : LORSQUE LA CHAUDIÈRE EST INSTALLÉE EN
POSITION HORIZONTALE, VOUS N'AVEZ BESOIN QUE D'UN COUDE
DE 90°. INSTALLEZ LE COUDE DE MANIÈRE À CE QUE L'EXTRÉMITÉ
OUVERTE POINTE VERS LE BAS.
ÉVACUATION
I336
