EXTRÉMITÉS
CONCENTRIQUES
VENTILATION
VERTICALE/HORIZONTALE
CONCENTRIQUE
KIT Nº (-)XGY-E03A
Ce kit est conçu pour les
entrées/sorties d'air
verticales/horizontales et peut être
utilisé sur les toits et les murs. Vous
devez percer un trou de 5 pouces de
diamètre pour l'installer. Voir la Figure
18 pour une vue d'ensemble. Les
instructions d'installation complètes
sont fournies avec le kit.

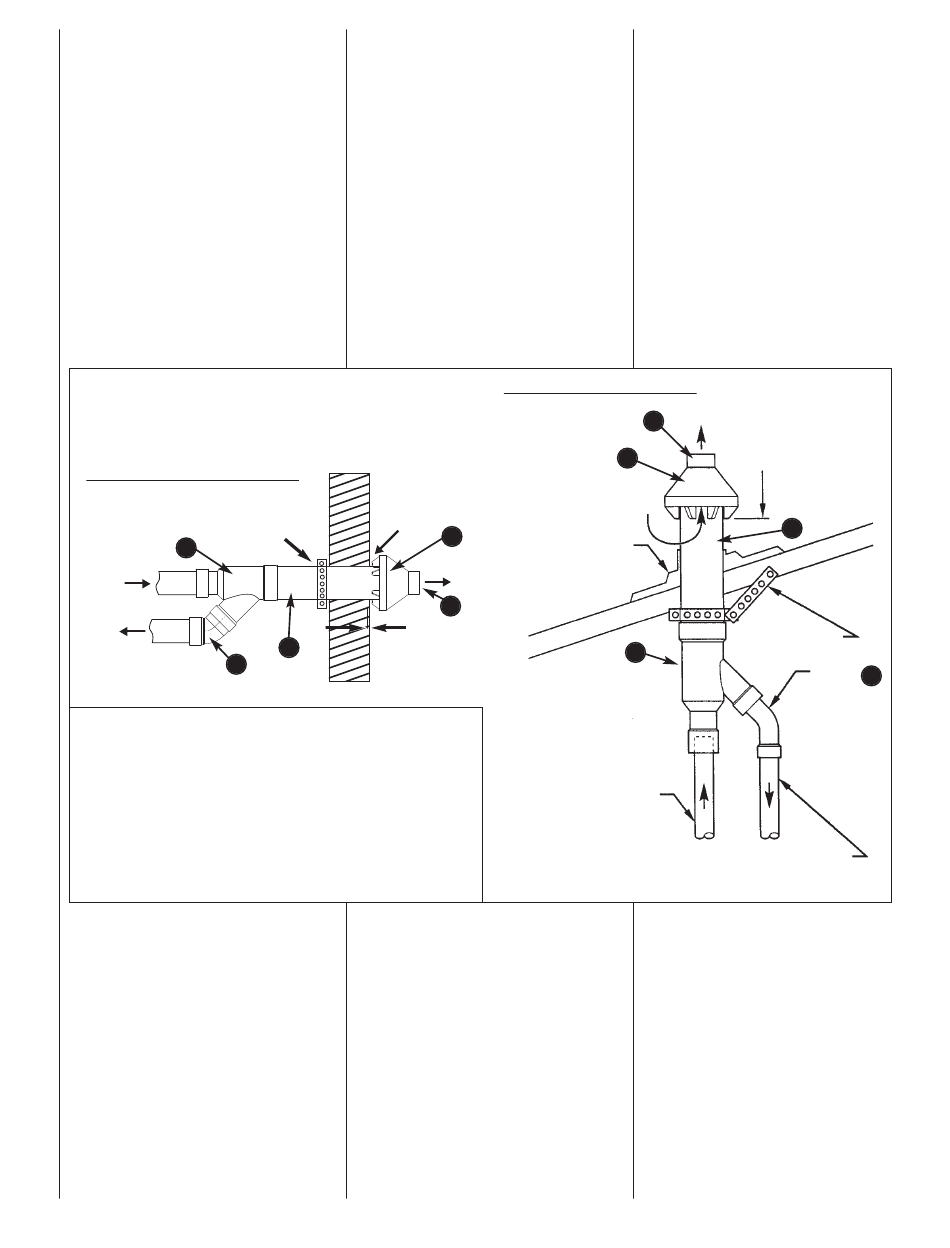

FIGURE 18
KIT DE VENTILATION CONCENTRIQUE :
(-)XGY-E03A
MONTAGE AVEC MUR.
COLLIER NON
FOURNI
VENTILATION
C
DE LA
CHAUDIÈRE
ENTRÉE
D'AIR DE LA
D
CHAUDIÈRE
LÉGENDE DESCRIPTION
A TUYAU PCV 2,5 PO. NORME 40 DE 37,125 PO. DE LONG
B TUYAU PCV 4 PO. NORME 40 DE 24 PO. DE LONG
C CONNEXION CONCENTRIQUE SPÉCIALE 3 X 3 X 4 PO.
D COUDE 3 PO. DE 45º (NON FOURNI)
E CAPUCHON PCV ANTI-PLUIE
26
REMARQUE: La terminaison concentrique
de marque IPEX qui suit (Système 636)
peut s'acheter localement et s'utiliser à la
place du kit livré par l'usine :
Kit concentrique 3" – Référence no. 196006
ENTRÉE D'AIR DE
COMBUSTION
E
SORTIE
A
1 PO. MAXIMUM
B

MONTAGE SUR TOIT

VENTILATION
A
E
AIR DE
COMBUSTION
SABOT/
ÉTANCHÉITÉ
(NON FOURNI)
C
VENTILATION
NOTE : • Le support doit être installé sur
place pour fixer le kit à la structure.
• No screens may be used to cover
combustion air and exhaust.
AU MOINS 12 POUCES
AU-DESSUS DU NIVEAU
DE NEIGE, MAXIMUM DE
24 POUCES AU-DESSUS
DU TOIT
B
SUPPORT
(NON FOURNI)
COUDE
D
(NON
FOURNI)
AIR DE
COMBUSTION
