PROCÉDURES DE MISE EN ROUTE
Pour une chaudière à gaz il faut vérifier le taux
d'allumage, la montée en température et le
fonctionnement une fois l'installation réalisée. Durant
ce processus nous recommandons de garder portes
et fenêtres ouvertes, de désactiver temporairement
les alarmes sur détection de fumée, car les
chaudières peuvent dégager de la fumée résiduelle
et des odeurs à leur fonctionnement initial durant
leur premier cycle de chauffe. Nous faisons notre
possible pour contrôler nos procédés de fabrication,
mais il est possible parfois de subir ce désagrément
pour certaines capacités et certains modèles. Si
vous ne preniez pas ces précautions vous pourriez
avoir un problème venant de la fumée (appel des
pompiers) ou une réclamation pour fumée et odeur
désagréable de la part du client.
INSTRUCTIONS D'ALLUMAGE DIRECT
PAR ÉTINCELLES
Cet appareil est équipé d'un dispositif
d'allumage direct par étincelles. Il allume les
brûleurs principaux chaque fois que le
thermostat de la pièce (fermeture) demande de
la chaleur. Reportez-vous aux instructions
d'allumage de la chaudière.
Au démarrage initial il n'est pas rare que des
odeurs ou fumées ressortent par certaines
bouches d'air de la pièce. Il est recommandé
d'assurer une ventilation convenable en
ouvrant portes et fenêtres avant le démarrage
initial.
La chaudière comporte un manostat à pression
négative qui sert pour la sécurité durant une
demande de chauffe. Le ventilateur à tirage
induit doit tirer une pression négative de
l'échangeur thermique pour faire fermer ce
manostat. Le ventilateur à tirage induit doit
maintenir au moins le point de consigne de
pression négative pour que la chaudière
fonctionne. S'il ne réussit pas à fermer ou
maintenir fermé le manostat de pression
négative, il n'y aura pas de demande de
chauffe.
AVERTISSEMENT
POUR DÉMARRER LA CHAUDIÈRE
1. ASSUREZ-VOUS QUE LE ROBINET DE
COUPURE MANUELLE DU GAZ A BIEN
ÉTÉ MIS EN POSITION FERMÉE
PENDANT AU MOINS CINQ MINUTES.
N'ESSAYEZ PAS D'ALLUMER

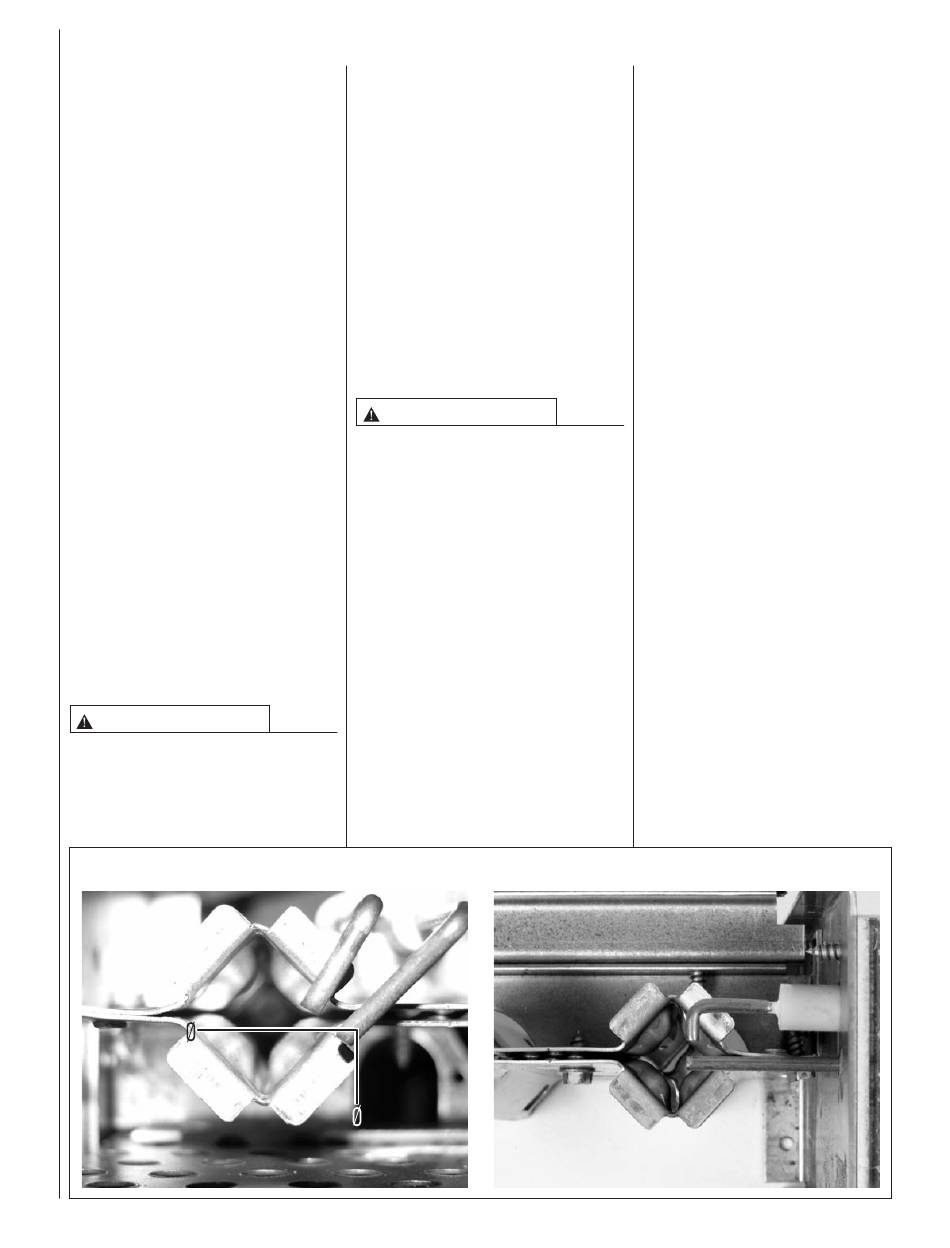

FIGURE 47
EMPLACEMENT OPTIMAL DE L'ALLUMEUR POUR FLUX MONTANT
MANUELLEMENT LES BRÛLEURS
PRINCIPAUX. LA NON-OBSERVATIONN
DE CETTE MISE EN GARDE PEUT
ENTRAÎNER INCENDIE OU EXPLOSION,
AVEC DES DÉGÂTS MATÉRIELS ET DES
BLESSURES GRAVES OU MORTELLES.
2. Positionnez le thermostat sur le réglage le
plus bas.
3. Enlevez le panneau de chaudière.
4. Tournez le bouton de commande de gaz en
position de marche (ON), ou passez le
commutateur de commande de gaz en
position de marche (ON).
5. Remettez soigneusement en place le
panneau de chaudière.
6. Ouvrez l'arrêt manuel d'arrivée de gaz et
rétablissez l'alimentation électrique.
7. Passez le thermostat de la pièce sur
chauffage (Heat) et réglez le point de
consigne de température pour la pièce.
8. Effectuez les points de contrôle de la liste de
vérifications.
AVERTISSEMENT
EN CAS DE SURCHAUFFE OU SI LA
COUPURE DE GAZ NE SE PRODUIT PAS,
COUPEZ MANUELLEMENT L'ARRIVÉE DE
GAZ AU ROBINET DE CONDUITE EN AMONT
AVANT DE COUPER AUSSI L'ALIMENTATION
ÉLECTRIQUE. LA NON-OBSERVATION DE
CETTE MISE EN GARDE PEUT ENTRAÎNER
INCENDIE OU EXPLOSION, AVEC DES
DÉGÂTS MATÉRIELS ET DES BLESSURES
GRAVES OU MORTELLES.
EMPLACEMENT, ALIGNEMENT
ET MISE EN ŒUVRE DE
L'ALLUMEUR
Les défauts d'allumage peuvent résulter d'un
mauvais alignement de l'allumeur provoqué au
cours d'un dépannage ou d'une intervention
réalisée sur le site. Quand il exécute un tâche
sur brûleur, échangeur de température, etc., le
technicien doit vérifier l'alignement de
l'échangeur à étincelles. Un désalignement de
l'allumeur peut provoquer une panne ou un
allumage brutal. L'alignement correct de
l'allumeur est montré sur la Figure 47.
Séquence de fonctionnement avec un
thermostat à étage unique
EMPLACEMENT OPTIMAL DE L'ALLUMEUR
POUR FLUX DESCENDANT /HORIZONTAL
REMARQUE : Le fonctionnement à un
seul étage est déterminé par la position
du cavalier en position P7 sur la carte
de contrôle. Les options possibles sont
de 5 ou 12 minutes pour passer du
premier au second étage (voir la Figure
48).
Ne laissez pas ce cavalier P7 en
position "NONE" quand vous utilisez un
thermostat à étage unique avec la
possibilité
d'étagement dans le temps. Si c'était le
cas la chaudière ne pourrait jamais
passer en chauffage à pleine
puissance (plein feu à 100%).
Pour un fonctionnement à un seul
étage, le "W" du thermostat doit être
relié au "W" du contrôle de chaudière.
Reportez-vous à la section intitulée
"Câblage électrique - Thermostat" pour
trouver le schéma de câblage montrant
comment connecter un thermostat (voir
la Figure 41).
a. Reliez la borne "W" du thermostat à la borne
"W" de la carte IFC. Ne branchez rien sur "W2"
de l'IFC quand vous utilisez un thermostat à un
seul étage.
b. Quand il y a une demande de chauffage, les
contacts "R" et "W" se ferment, et l'IFC lance
une routine d'autocontrôle pour vérifier que les
deux contacts de manostats sont ouverts. Les
contacts d'interrupteurs de limites sont
constamment surveillés.
c. Le moteur de tirage induit démarre à fond
jusqu'à ce que les contacts de manostats de
pression basse et haute se ferment (au
maximum 60 secondes), puis tourne pour une
purge initiale de 30 secondes. Après cette
purge initiale l'allumeur à étincelles est activé
et l'étage supérieur de vanne de gaz s'ouvre,
allumant les brûleurs.
d. Après l'ouverture de la vanne de gaz, le
détecteur à distance de flamme doit confirmer
l'allumage durant une seconde en utilisant le
processus de redressement du courant de la
flamme. Si les brûleurs ne s'allument pas ou si
la flamme n'est pas détectée, le système
entame une nouvelle séquence d'allumage. Il
le fait jusqu'à quatre fois.
