UNITÉS À FLUX
DESCENDANT
1. Positionnez l'unité pour minimiser les
longues sections ou les sections avec
des virages et des coudes.
2. Si le conditionnement de l'air d'été est
désiré, positionnez l'échangeur
intérieur sur le côté d'amenée d'air de
la chaudière. Assurez-vous qu'il n'y a
pas d'air qui pourrait contourner cet
échangeur.
3. Si l'installation se fait sur un sol
combustible, sans utiliser un
plénum d'air conditionné, placez
une base spéciale non combustible
pour plancher (voir le Tableau 1 et la
Figure 9).
AVERTISSEMENT
LA CHAUDIÈRE DANS LE MODE À
FLUX DESCENDANT EST CERTIFIÉE
POUR UNE INSTALLATION SUR
PLANCHER NON COMBUSTIBLE.
UTILISEZ LA BASE SPÉCIALE
SPÉCIFIÉE SUR L'ÉTIQUETTE
D'ESPACEMENTS DE LA CHAUDIÈRE.
LA NON-INSTALLATION DE CETTE
BASE SPÉCIALE PEUT CAUSER
INCENDIE, DÉGÂTS MATÉRIELS,
BLESSURES GRAVES OU
MORTELLES. CETTE BASE SPÉCIALE
EST LIVRÉE DE L'USINE COMME UN
ACCESSOIRE.
4. Branchez la chaudière sur le plénum
d'alimentation en air.
5. Branchez la conduite d'air de reprise
sur l'ouverture pour air de reprise sur
le dessus de l'unité. Rendez le
raccordement étanche à l'air pour
éviter d'entraîner des gaz de
combustion venant d'autres appareils
à combustible proches.
REMARQUE : L'utilisation de la
découpe en reprise d' air n'est pas
autorisée pour les modèles à flux
descendant.
6.
Assurez-vous d'avoir assez de
place pour l'unité de filtrage.
REMARQUE : NE PRENEZ PAS l'air
de reprise dans salle de bains,
cuisine, pièce de la chaudière,
garage, local de services ou lingerie,
ou dans des zones froides.
TABLEAU 1
SOCLES DE PLANCHER NON COMBUSTIBLES
N° de socle
Taille d'armoire
de plancher
(-)XGC-B17
(-)XGC-B21
(-)XGC-B24
14
UNITÉS HORIZONTALES
IMPORTANT : CETTE CHAUDIÈRE
PEUT AUSSI ÊTRE INSTALLÉE
POUR QUE L'AIR DE COMBUSTION
SORTE PAR LA GAUCHE EN
REGARDANT L'AVANT DE L'UNITÉ.
1. Positionnez l'unité pour minimiser les
longues sections ou les sections avec
des virages et des coudes.
2. Si vous voulez utiliser l'air conditionné
pendant l'été, placez le tube intérieur
sur le côté gauche de l'unité. Assurez-
vous que tout l'air passe par ce tube.
3. Branchez la chaudière sur le plénum
d'alimentation en air
4. Connectez le tuyau de retour d'air à
l'ouverture correspondante sur le côté
droit de l'unité. La connexion doit être
étanche pour éviter d'entraîner les gaz
de combustion d'un appareil à gaz
adjacent.
REMARQUE : Dans les configurations
à flux horizontal, la découpe pour air
de reprise n'est pas permise.
5. Assurez-vous d'avoir assez de
place pour l'unité de filtrage.
REMARQUE : NE PRENEZ PAS l'air
de reprise dans salle de bains, cuisine,
pièce de la chaudière, garage, local de
services ou lingerie, ou dans des
zones froides.

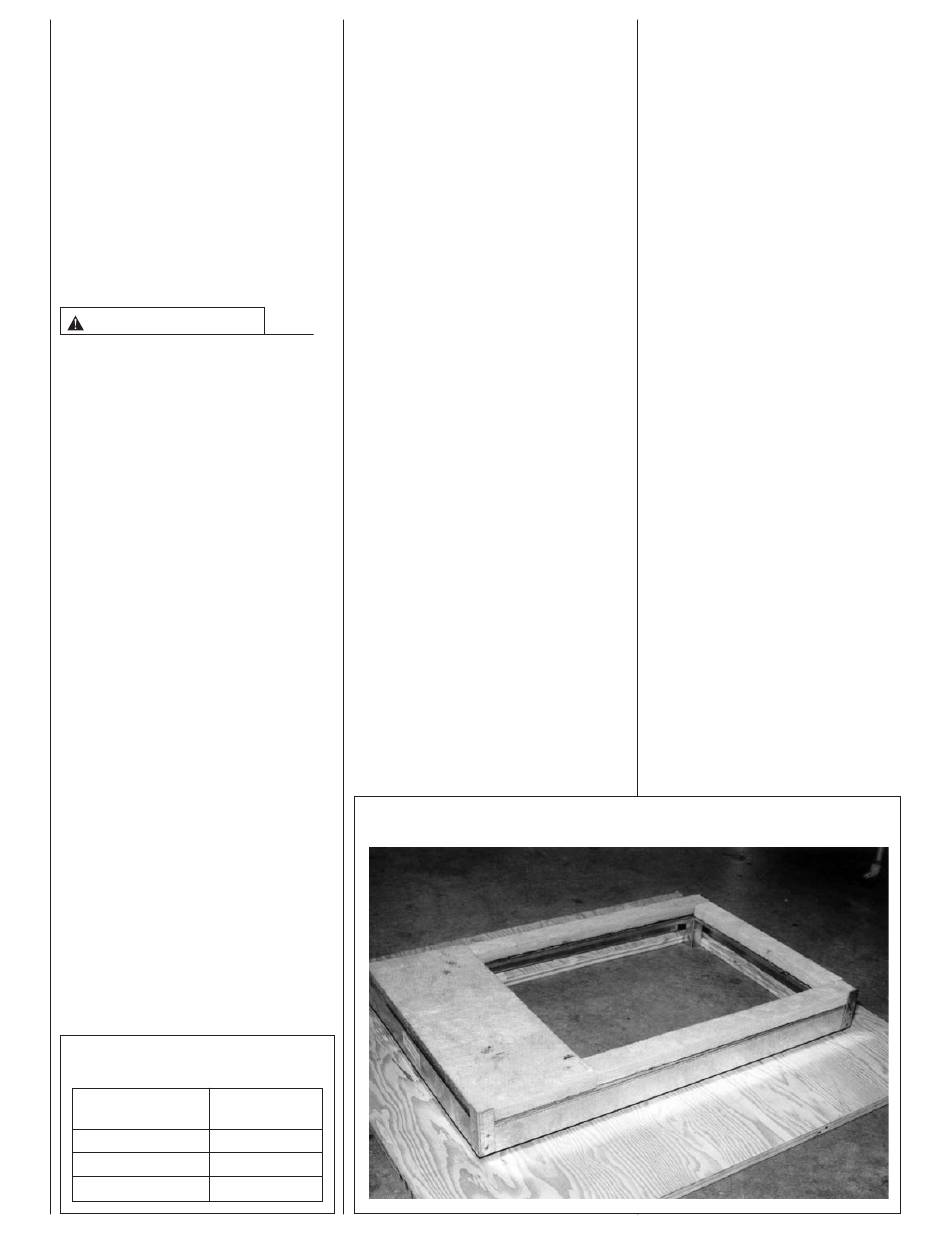

FIGURE 9
SOCLE DE PLANCHER NON COMBUSTIBLE
(pouces)
17
21
24
