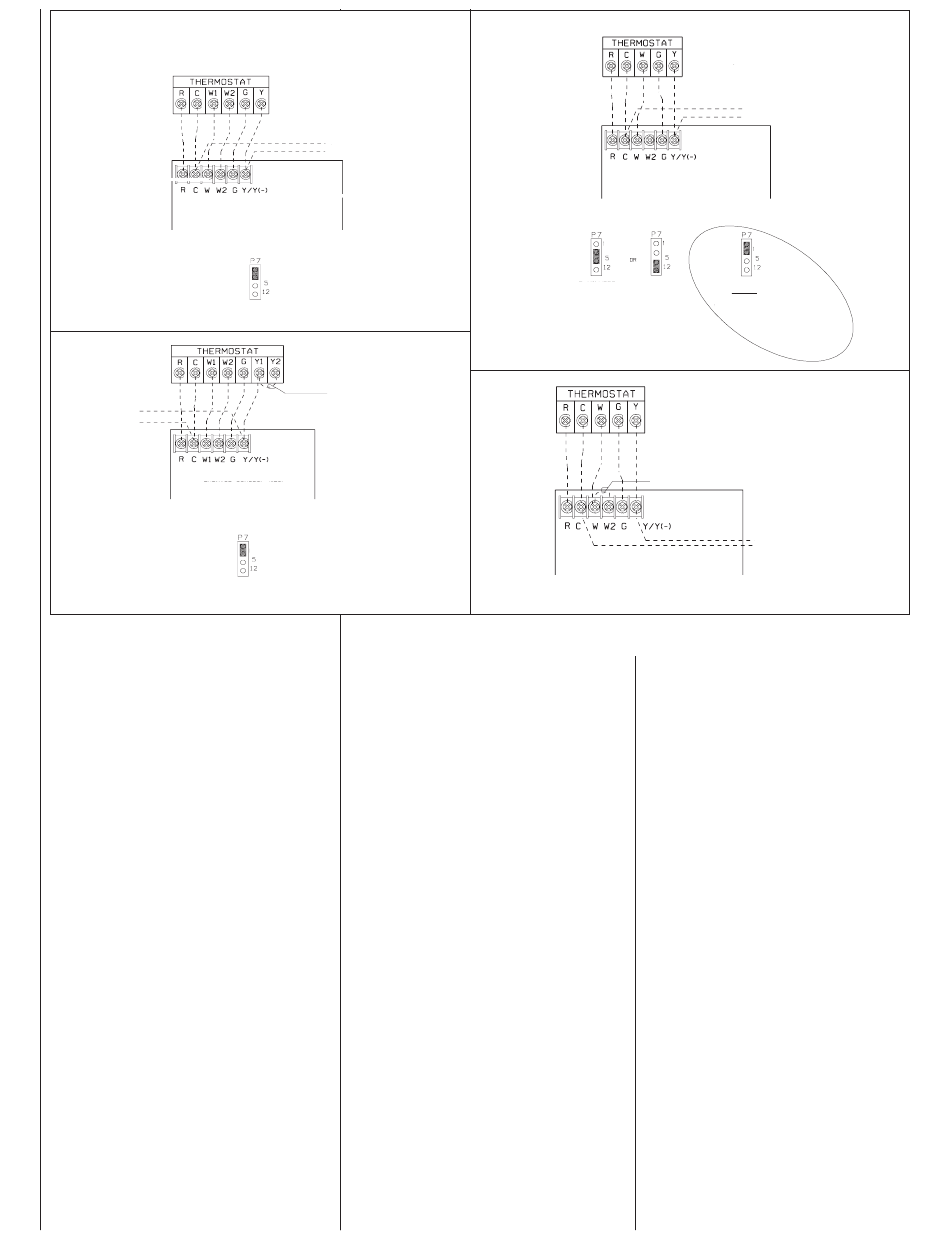

FIGURE 41
Options de câblage de thermostats
CONTRÔLE DE CHAUDIÈRE (IFC)
62-102635-01, 62-102636-01 OU 62-102637-01
P7 SUR CONTRÔLE DE CHAUDIÈRE
2 CHAUFFAGES –
2 HEAT - 1 COOL
1 REFROIDISSEMENT
PAS D'ÉTAGEMENT
(NE PAS UTILISER LES AUTRES RÉGLAGES)
VERS CONTACTEUR DE
REFROIDISSEMENT
CONTRÔLE DE CHAUDIÈRE (IFC)
1
62-102635-01 OU 62-102636-01
P7 SUR CONTRÔLE DE CHAUDIÈRE
2 CHAUFFAGES –
2 REFROIDISSEMENTS
PAS D'ÉTAGEMENT
(NE PAS UTILISER LES AUTRES RÉGLAGES)
THERMOSTAT
REMARQUE ; N'utilisez pas de câblage pour
les commandes de calibre inférieur à 18
AWG. (Se référer au Tableau 9).
Voir en Figure 41 les options de câblage de
thermostat
1
Un thermostat à un ou deux étages peut être
utilisé, cependant un deux étages est recom-
mandé pour une performance optimale.
Installez le thermostat de la pièce en conformité
avec la feuille d'instructions de sa boîte. Faites
passer les fils du thermostat à l'intérieur du
compartiment de commande. Branchez le ther-
mostat comme montré sur le schéma de
câblage. N'installez jamais le thermostat sur un
mur extérieur ou là où il pourrait être influencé
par tirage, tuyaux masqués d'eau chaude ou
froide, dispositifs d'éclairage, radiations de
foyer, rayonnement solaire, lampes, télévision,
radio
ou courants d'air de registres.
Reportez-vous aux instructions emballées avec
le thermostat pour le meilleur réglage d'antici-
pation ou la sélection. Placez le thermostat à
1,5 mètre (5 pieds) du sol.
environ
RÉGLAGES D'ANTICIPATEUR DE
CHALEUR
Si une lecture de courant au niveau du ther-
mostat n'est pas faite, un réglage initial à 0,15
A est recommandé. Ajustez suivant le besoin
pour améliorer le niveau de confort.
THERMOSTAT
(2 CHAUF., 1 REFROID.)
VERS CONTACTEUR DE
REFROIDISSEMENT
AUCUN
THERMOSTAT
(2 CHAUF., 1 REFROID.)
CAVALIER SEULEMENT SI LE
THERMOSTAT N'ACTIVE PAS Y1
QUAND Y2 L'EST (IL N'EST EN
GÉNÉRAL PAS NÉCESSAIRE
CAR LA PLUPART DES
THERMOSTATS LE FONT)
AUCUN
ACCESSOIRES EN OPTION MONTÉS SUR CHANTIER
RELAIS D'ISOLEMENT
IMPORTANT : TOUS LES THER-
MOSTATS PROGRAMMABLES POUR
LA NUIT NE SONT PAS COMPATIBLES
AVEC LE SYSTEME DE CONTROLE
DE LA CHAUDIERE. CERTAINS PEU-
VENT NECESSITER UN RELAIS
D'ISOLEMENT.
Si un relais d'isolement est nécessaire,
installez-le le plus près possible du contrôle
intégré (IFC) de la chaudière. Utilisez un
relais unipolaire unidirectionnel avec un bobi-
nage fonctionnant sous 24 volts. Les contacts
du relais doivent être conçus pour des
charges sous 24 volts.
Contactez une extrémité du bobinage d'ac-
tionnement sur la borne " W " du thermostat.
Branchez l'autre extrémité de la bobine d'ex-
citation sur la borne "C" de la carte de con-
trôle.
Connectez un cavalier de la borne de
bobine reliée au thermostat à l'un des
contacts de relais normalement ouverts.
Connectez l'autre côté des contacts de
relais normalement ouverts sur la borne "W"
de la carte de contrôle si vous utilisez un
thermostat à deux étages. Connectez cet
autre côté des contacts de relais
normalement ouverts sur la borne "W2" de la
carte de contrôle si vous utilisez un
thermostat à un seul étage.
CONTRÔLE DE CHAUDIÈRE (IFC)
62-102635-01, 62-102636-01 OU 62-102637-01
P7 SUR CONTRÔLE DE CHAUDIÈRE
AUCUN
AUCUN
ÉTAGEMENT ÉTAGEMENT
5 MINUTES
12 MINUTES
1 CHAUFFAGE – 1 REFROIDISSEMENT
(OPTION A) ÉTAGEMENT DANS LE TEMPS
AVEC THERMOSTAT À 1 ÉTAGE
(APRÈS CODE DATE F3057 D'AOÛT 2007)
REMARQUE : LA CHAUDIÈRE CHAUFFE À
O
CAVALIER INSTALLÉ SUR LE SITE
CONTRÔLE DE CHAUDIÈRE (IFC)
1 CHAUFFAGE – 1 REFROIDISSEMENT
(OPTION B) 100% DE CHAUFFE EN PERMANENCE, PAS D'ÉTAGEMENT DANS LE TEMPS
Quand le thermostat demande du chauffage,
il alimente la bobine d'excitation en 24 V.
Cela ferme les contacts du relais et fait
passer l'alimentation des bornes 3 et 4 à la
borne "W" sur la carte de contrôle, ce qui
démarre la séquence d'allumage (voir la
Figure 42).
REMARQUE: L'utilisation d'un relais
d'isolation avec la chaudière à deux étages
n'est normalement pas nécessaire
PURIFICATEUR D'AIR
ÉLECTRONIQUE
La tension d'alimentation du purificateur
d'air électronique peut être envoyée à partir
1
de la borne à vis " EAC " et d'une borne à
vis de neutre sur le tableau de commande.
Cela mettra en action le purificateur d'air
électronique à chaque fois que le ventilateur
de circulation d'air sera en fonctionnement.
HUMIDIFICATEUR
La tension d'humidificateur peut être
envoyée à partir de la borne à vis " HUM "
et d'une borne à vis de neutre sur le tableau
de commande. Cela mettra en action l'hu-
midificateur durant la période de chauffe
normale après la mise en marche de la
ventilation.
REMARQUE ; Chacune de ces deux
options ne peut consommer que 1,0 A.
KIT DE DRAINAGE (CÔTÉ GAUCHE)
- (-) XGY-H01 (MODÈLES À FLUX
DESCENDANT SEULEMENT)
Thermostat
(chauffage à un seul étage)
VERS CONTACTEUR DE
REFROIDISSEMENT
AUCUN
W= TOUJOURS PETIT FEU
NE PAS UTILISER CE RÉGLAGE
AVEC THERMOSTAT À UN SEUL
ÉTAGE TEL QUE CÂBLÉ PLUS
HAUT, SINON LA CHAUDIÈRE NE
PASSERA JAMAIS À PLEIN FEU
100% QUAND W EST ACTIVÉ
(QUELQUE SOIT LA POSITION
DU CAVALIER P7)
VERS CONTACTEUR DE REFROIDISSEMENT
.
