Plaats Fill Chamber - Johnson & Johnson DePuy Synthes FMS VUE II Manuel De L'opérateur

1 . Haal de instroomslangen
uit de verpakking en sluit
de drie (3) witte klemmen
op de instroomslangen .
let Op! zorg dat de snelkoppelingspoort open is voordat u de snelkoppelingsslang erin
steekt. Om te openen, duwt u de hendel bovenop de poort omlaag.
5 . Sluit de snelkoppelingsslang van de druksensor aan op de vulkamerpoort van de FMS VUE
II pomp . De aansluiting klikt vast wanneer deze wordt vergrendeld .
6 . Plaats de Fill Chamber (Vulkamer) in de houder onder de druksensoraansluiting
(Afbeelding 6) . Zorg dat de witte klem op de drukkamer is gesloten .
7 . Sluit het pompdeurtje .
4

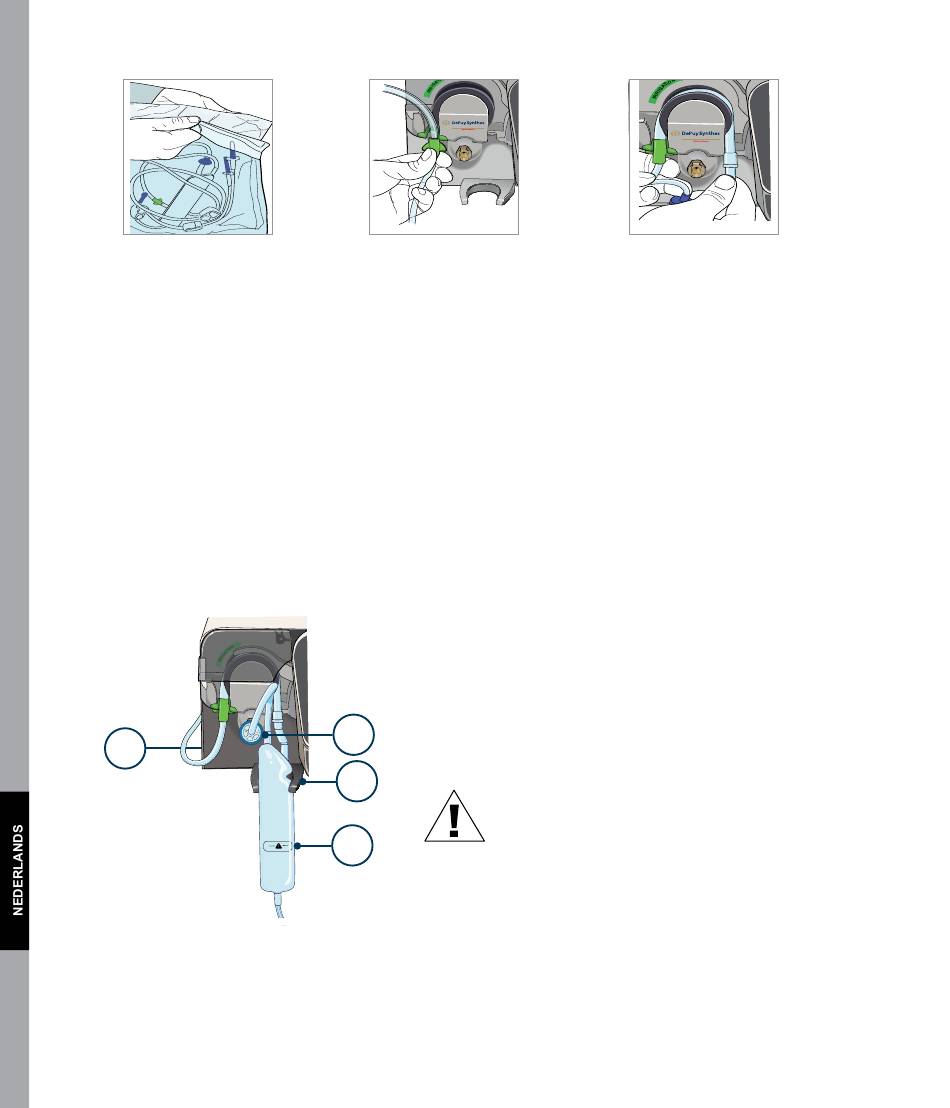

Afbeelding 6. Plaats fill chamber
2 . Til het deurtje
omhoog en plaats de
groene automatische
vergrendeling van de
slang in de
van de automatische
vergrendeling van de
pomp .
1
4
2
3
let Op! Wanneer de fill chamber (vulkamer)
in de houder wordt geplaatst, moet u ervoor
zorgen dat het vulkamersymbool (3) naar
de gebruiker is gericht en dat de slang niet
gedraaid is. verkeerde plaatsing kan ervoor
zorgen dat de slang gedraaid wordt en daarmee
de vloeistofdoorstroming belemmert.
MITEK SPORTS MEDICINE
COMPANIES OF
3 . Plaats en centreer de slang
rond de roller .
4 . Trek voorzichtig aan de slang
om de slangfitting tegenover
groene sleuf
het autoslot vast te klikken
terwijl u spanning op de
slang houdt .
1 Snelkoppelingslang in poort
2 Fill chamber (vulkamer) houder
3 Fill chamber symbool
4
Poortsnelkoppeling
WaarschuWIng! keer de fill
chamber (vulkamer) nooit om.
