Installations- und Betriebsanleitung Panther WA 3032-3300 D
Installation and Operating Instructions Panther WA 3032-3300 D
Manual d'installation et de maintenance Panther WA 3032-3300 D
Elektroanschluss
Die Elektroinstallation darf nur von einem
Fachmann durchgeführt werden.
Bestimmungen nach EMV-Richtlinie
89/336 EWG, sowie die entsprechenden
EN-Normen sind ebenso einzuhalten wie
VDE/ EVU-Richtlinien bzw. örtliche oder
nationale Vorschriften. Der Betreiber des
Drehkolbengebläses hat dem Hersteller
mitzuteilen, wenn elektrische oder
elektromagnetische Störungen aus
seinem Netz zu erwarten sind.
1. Die Spannungs- und Frequenzangaben
auf dem Typenschild müssen mit der
Netzspannung übereinstimmen.
2. Der Antriebsmotor ist nach VDE 0113
gegen Überlastung abzusichern.
3. Zur Prüfung der Drehrichtung, Gebläse
kurz ein- und ausschalten. Bei falscher
Drehrichtung zwei Phasen umpolen.
Von der Motorenseite aus gesehen ist die
Drehrichtung nach rechts, gegen dem
Uhrzeigersinn Fig.7.

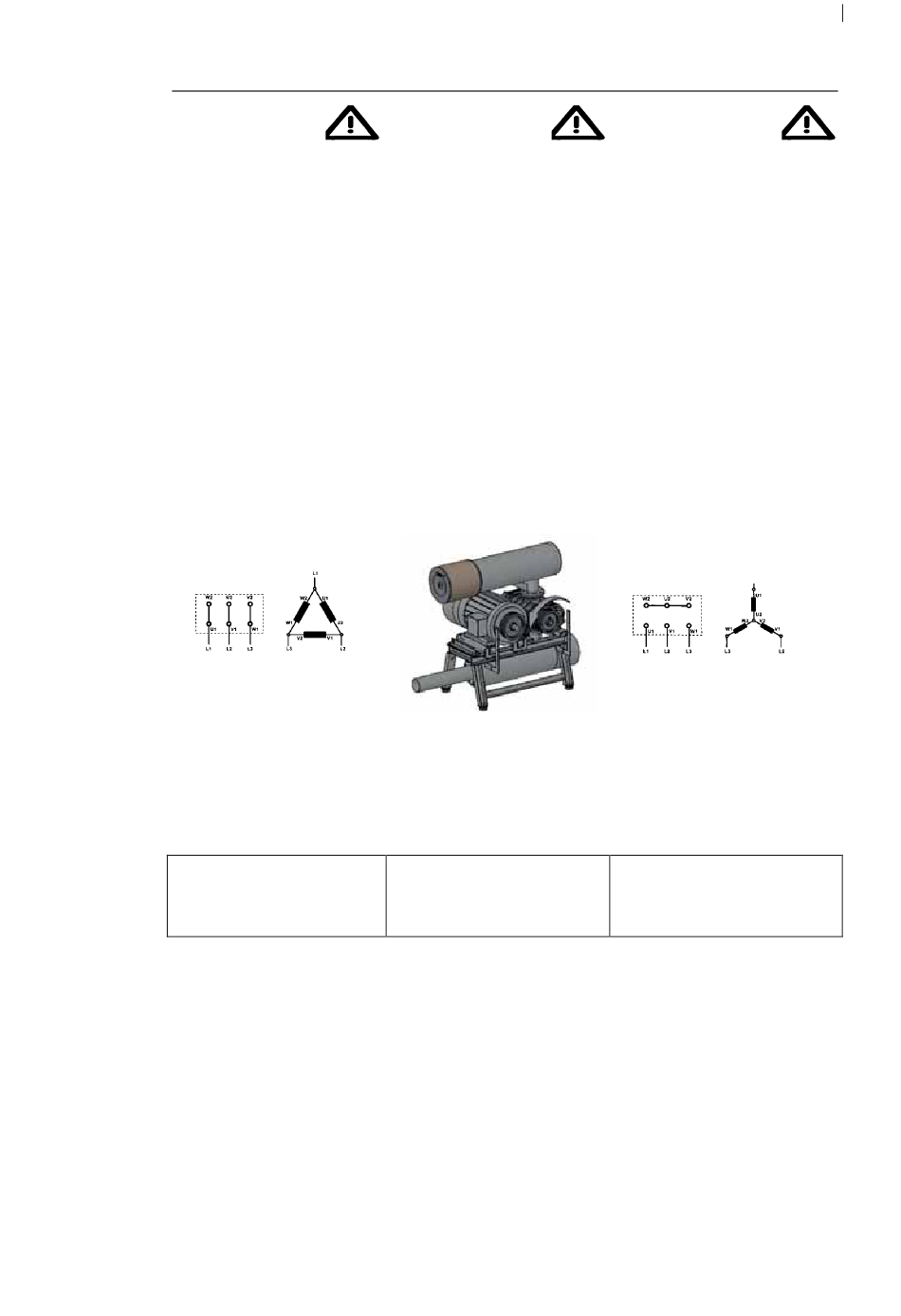

Dreieckschaltung
Triangle connection
Connexion en Triangle
Betriebshinweise
1. Panther Drehkolbengebläse eignen sich
für das Pumpen von Luft und trockenen
Gasen, die weder aggressiv, giftig noch
explosiv sind.
Andere Medien dürfen nicht gefördert
werden. Wenden Sie sich im Zweifelsfall an
Ihre örtliche Busch-Vertretung.
Vorsichtl
Nicht geeignet für aggressive und
explosive Gase, Gasgemische und
Flüssigkeiten.
Electrical connection
Electrical installation may only be carried
out by a specialist.
Regulations following EW Directive 89/336
EWG, low Voltage Directive 73/23 EWG,
and the appropriate EN Standards have to
be applied as well as VDE / EVU
regulations and local or national
regulations. The operator of the Roots
pump has to inform the manufacturer, if
any electric or electromagnetic
interference from his mains is to be
expected.
1.Voltage and frequency on the nameplate
must agree with the supply voltage
2. The drive motor must be protected against
overloads according to VDE 0113.
3. To check the direction of rotation of the
pump, flick the ON/OFF switch. In case of
incorrect direction reverse the polarity of any
two of the electrical phases.
Looking at the motor fan cover, the direction of
rotation is counter clockwise Fig.7.
Fig.7
Operation advice
1. Panther Roots pumps can be used to pump
air or dry gases which are not aggressive,
poisonous or explosive.
Other agents must not be transported. In case
of doubt, please contact your local Busch
Agency.
Attention!
Not to be used with aggressive and
explosive gases, gas mixtures and fluids.
DiBO 43
DATA S H E E T VAC U U M P U M P U N I T
Raccordement électrique
L'installation électrique ne doit être
effectuée que par un spéciaiiste. Lea
directives 89/336/ CEE sur la compatibillité
électromagnetique, 73/ 23/ CEE sur la basse
tension, ainsi que les derectives VDE/ EVU
et les réglementations locales et nationales
doivent être respectées. L'utilisateur de la
pompe Roots doit informer le constructeur,
si le réseau est susceptible de provoquer
des interférences électriques ou
électromagnétiques.
1. La tension et la fréquence sur la plaquette
signalétique doivent correspondre aux
caractéristiques du réseau.
2. Le moteur électrique doit être
protégé contre des surcharges conformément à
VDE 0113.
3. Pour vérifier la direction de rotation de la
pompe, actionnez le bouton Marche/ Arrêt
pendant un court instant. Si le sens de rotation
est mauvais, inversez deux des trois câbles
d'alimentation.
Vu du côté moteur, le sens de rotation est à
gauche (sens anti-horaire) (Fig. 7).
Sternschaltung
Star connection
Connexion en étoile
Conseils d'utilisation
1. Les pompes Roots Panther peuvent être
utilisées pour aspirer del'air ou des gaz secs
qui ne sont, ni agressifs, ni dangereux.
D'autres éléments ne doivent pas être aspirês
par ces pompes. En case de doute, consultez
votre Agence Busch locale.
Attention!
Ne pas utiliser avec des gaz,des mélanges
de gaz ou des liquides agressifs et
explosifs.
E N
7
