UNITÉ DE SUIVI EM
N°
①
②
Procédure d'installation
Étapes
1.
2.
3.
4.
5.
Guide d'utilisation du système Rév. 1.4 Kick, Kick EM Ver. 1.1
①

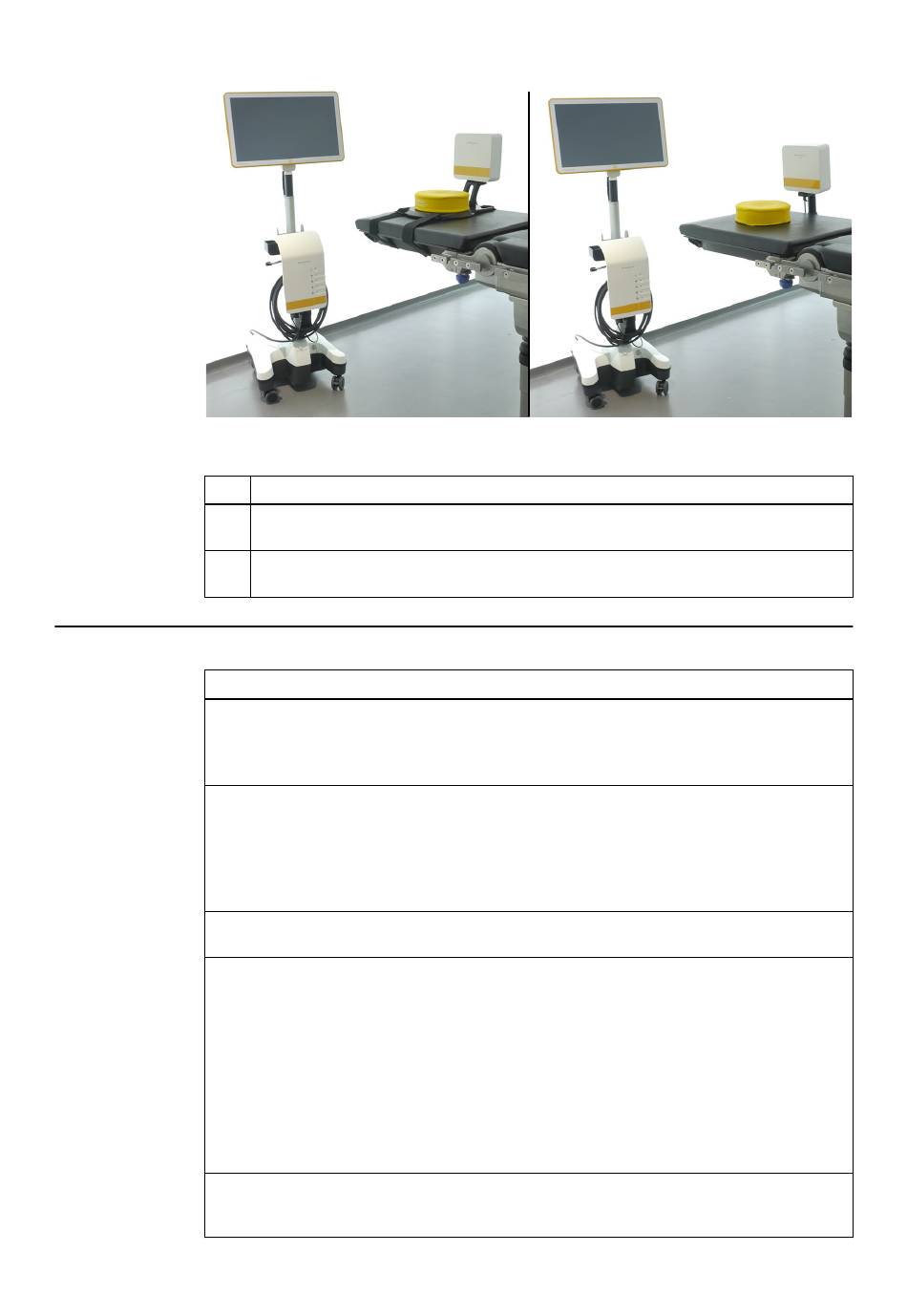

Installation
Générateur de champ EM sur la plaque de fixation et station d'accueil EM sur le sup-
port Kick EM.
Générateur de champ EM sur le bras de positionnement et station d'accueil EM sur le
support Kick EM.
Utilisez le coffret de transport ou le chariot pour moniteur pour déplacer les composants
de l'unité de suivi EM dans le bloc opératoire.
Sortez chaque composant du coffret de transport dans l'ordre dans lequel ils y ont été
placés.
Fixez la plaque de fixation ou le bras de positionnement du générateur de champ EM :
• Plaque de fixation : fixez la plaque de fixation à la table d'opération à l'aide des deux
bandes Velcro. Positionnez la plaque de fixation du générateur de champ EM de sorte
que le réticule se trouve à l'emplacement de la tête du patient.
• Bras de positionnement : fixez le bras de positionnement au rail de la table d'opération
puis serrez comme il convient.
Retirez la partie supérieure du coffret de transport et stockez-la dans un carton ou dans
un endroit propre et sec.
Fixez le générateur de champ EM sur la plaque de fixation ou le bras de positionnement
du générateur de champ EM.
• Plaque de fixation : insérez la pièce de fixation dans l'interface de fixation correspon-
dante. Vous entendez un clic dès que le générateur de champ EM est correctement
fixé. Assurez-vous que la bande jaune sur le générateur de champ EM est face au pa-
tient une fois l'assemblage effectué.
• Bras de positionnement : basculez le levier de verrouillage vers l'avant pour déverrouil-
ler puis insérez la pièce de fixation dans l'interface de fixation correspondante. Bascu-
lez le levier de verrouillage vers l'intérieur pour verrouiller le générateur de champ EM
en place.
Faites courir le câble sur le sol en dehors du passage du personnel du bloc opératoire.
Sortez la station d'accueil EM de la partie inférieure du coffret de transport (à moins de
l'avoir stockée sur le support Kick EM) puis raccordez-y les cordons d'alimentation et les
câbles de données.
Figure 33
②
83
