ASSEMBLAGE, TRANSPORT ET RANGEMENT
7.1.2

Assemblage du chariot pour moniteur

Procédure d'assemblage
Étapes
1.
2.
3.
4.
REMARQUE : vous trouverez des descriptions détaillées de chaque étape dans cette section.
Fixer le montant
Étapes
1.
2.
3.
Guide d'utilisation du système Rév. 1.4 Kick, Kick EM Ver. 1.1
Insérez le montant du moniteur dans la base du chariot pour moniteur.
Fixez le câble du moniteur en haut du montant du moniteur.
Fixez le moniteur sur le montant du moniteur.
Fixez le câble du moniteur sur le moniteur.
①
Soulevez le levier de fixation du montant ③.
Tout en dégageant le câble du moniteur ②, faites glisser l'extrémité inférieure du montant
du moniteur dans la base du chariot pour moniteur ①.
Rabattez soigneusement le levier de fixation du montant.
②

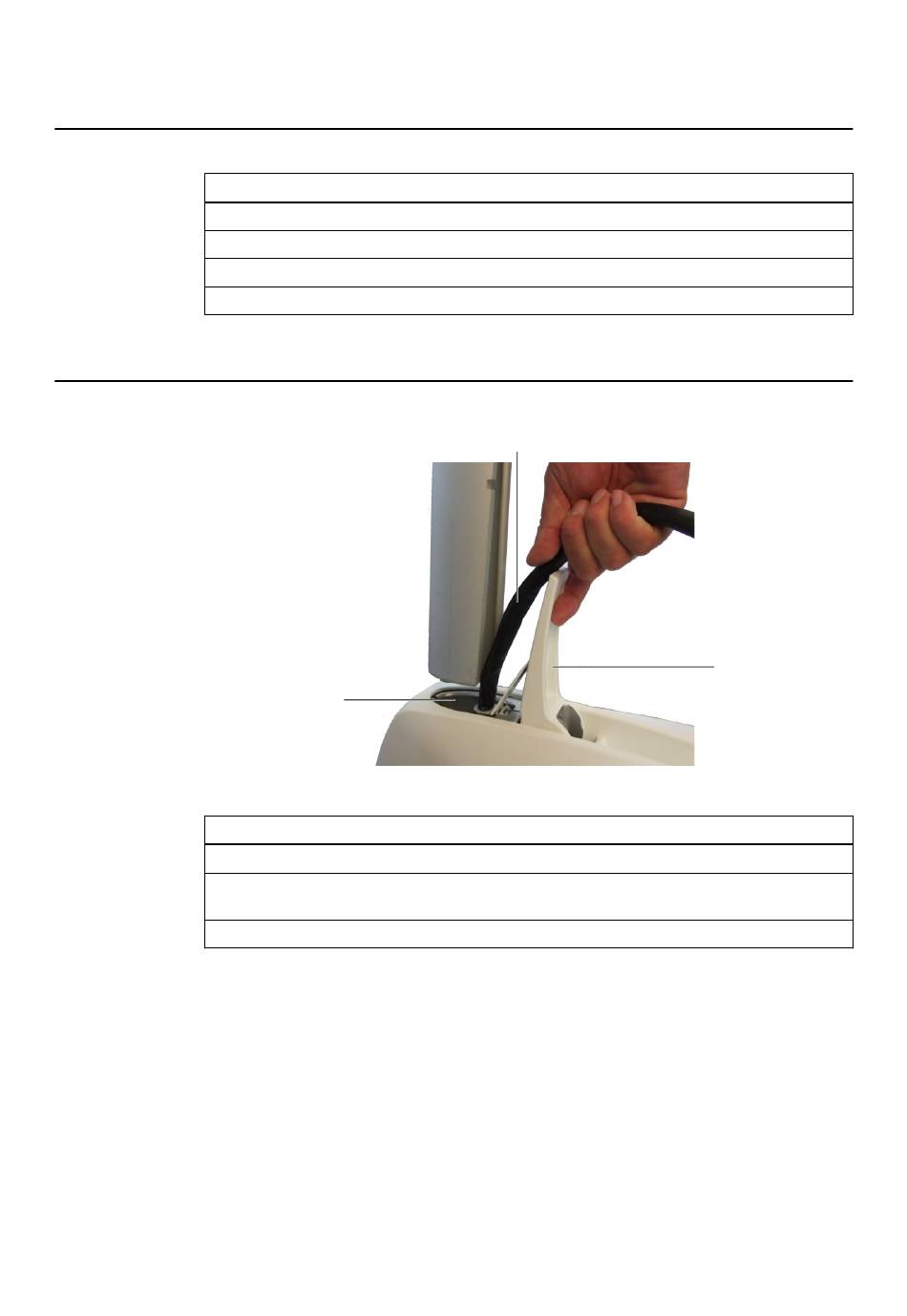

Figure 53
③
