Branchement et débranchement des composants de l'unité de suivi EM
5.2.2
Station d'accueil EM

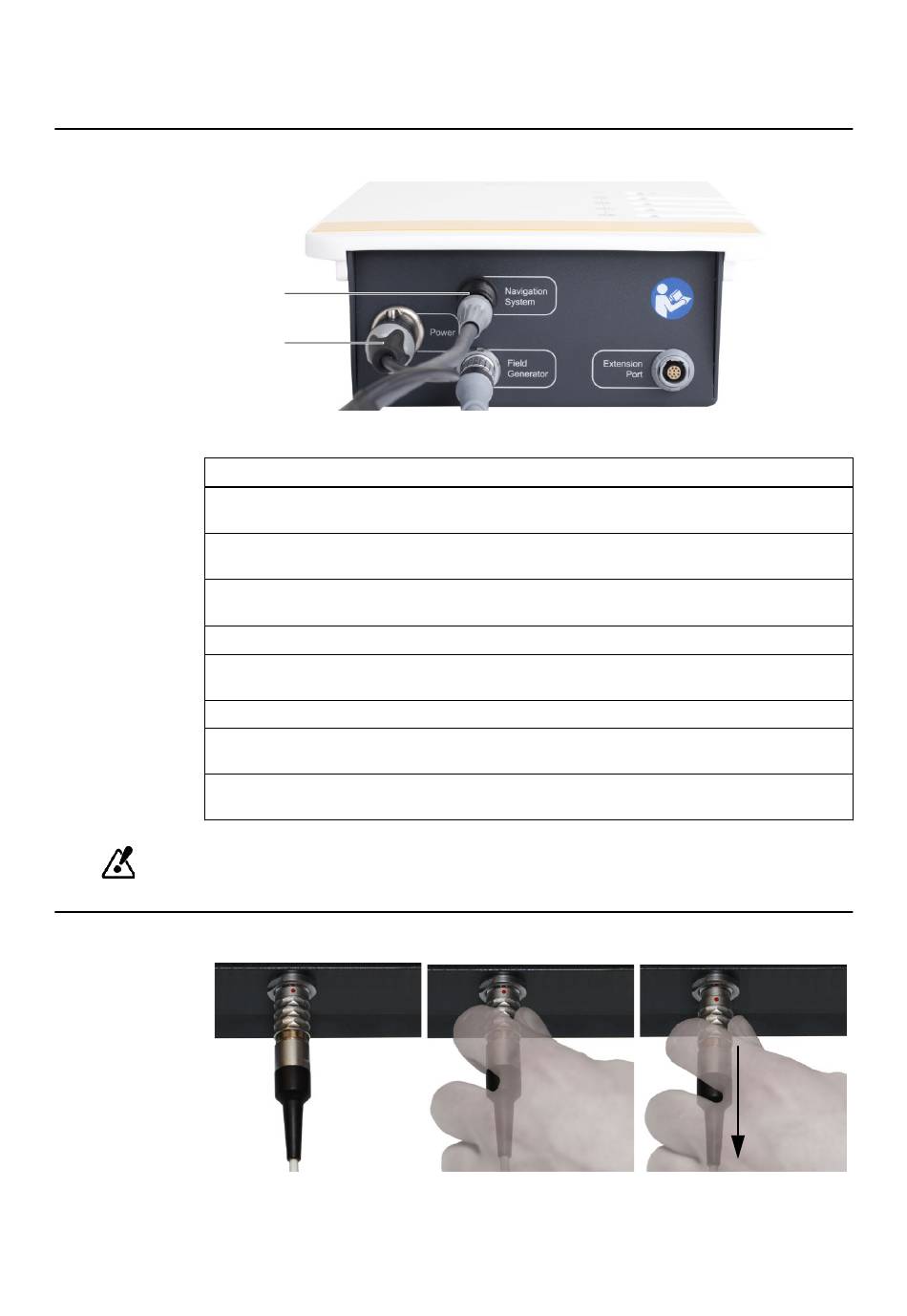

Procédure de connexion
Étapes
1.
2.
3.
4.
5.
6.
7.
8.
L'alimentation électrique EM doit être hors tension avant tout branchement ou
débranchement des cordons d'alimentation et des câbles du générateur de champ EM.
Débrancher les câbles de la station d'accueil EM
78
②
①
Assurez-vous que le chariot pour moniteur et l'alimentation électrique EM sont hors ten-
sion.
Branchez la fiche de données du câble EM au port du système de navigation sur la sta-
tion d'accueil EM ②.
Branchez la fiche secteur du câble EM au port d'alimentation électrique sur la station
d'accueil EM ①.
Branchez l'unité de suivi EM au port de l'unité de suivi EM sur le chariot pour moniteur.
Tirez délicatement sur le câble à chaque extrémité pour vérifier que le mécanisme de ver-
rouillage fonctionne.
Branchez le câble d'alimentation secteur au chariot pour moniteur et à la prise murale.
Branchez le câble d'alimentation secteur à l'alimentation électrique EM et à la prise mura-
le.
Mettez le système sous tension en mettant sous tension l'alimentation électrique EM et le
chariot pour moniteur.
①
Figure 28
②
Figure 29
Guide d'utilisation du système Rév. 1.4 Kick, Kick EM Ver. 1.1
③
