Branchement et débranchement des composants de l'unité de suivi EM
5.2.3
Instruments EM
Précautions
Ne placez pas les câbles des instruments EM à moins de 30 mm du câble du générateur de
champ EM. Si vous les placez si près l'un de l'autre, surtout parallèles, il se peut que le
câble des instruments EM subisse des interférences électromagnétiques susceptibles de
compromettre la précision du suivi.
Ne tirez pas sur les câbles lorsque vous retirez les instruments EM de la station d'accueil
EM.
Brancher les instruments EM et l'adaptateur pour instrument EM
Lorsque vous branchez ou débranchez les instruments EM, stabilisez la station d'accueil EM en
la maintenant d'une main afin d'éviter tout déplacement involontaire.
Étapes
1.
2.
3.
REMARQUE : les instruments EM disponibles sont décrits dans le Guide d'utilisation des
instruments correspondant.
80
①

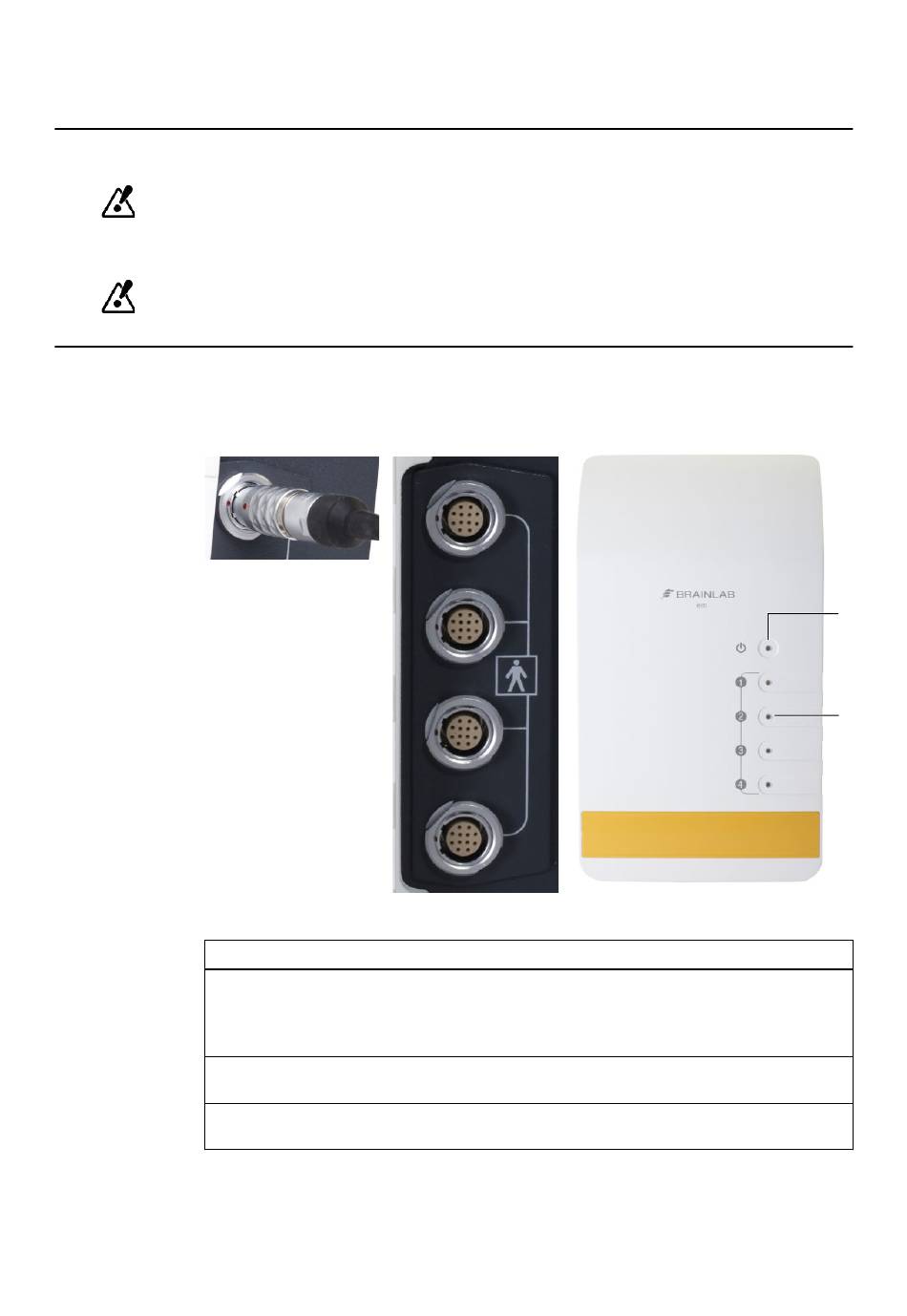

Veillez à ce que le marqueur rouge de la fiche soit bien en face du marqueur rouge de la
prise ①.
Branchez l'instrument EM à un port d'instrument EM libre ② (côté droit de la station
d'accueil EM ③), il doit s'encliqueter.
Si la station d'accueil EM est sous tension (voyant LED d'alimentation ④ allumé), le
voyant LED de statut de l'instrument correspondant s'allume en couleur ambre ⑤.
Une fois que le logiciel reconnaît que l'instrument EM est valide, la couleur du voyant
LED passe d'ambre à vert.
②
Figure 31
Guide d'utilisation du système Rév. 1.4 Kick, Kick EM Ver. 1.1
③
④
⑤
