ASSEMBLAGE, TRANSPORT ET RANGEMENT
Étapes
1.
2.
3.
Fixer le support Kick EM au chariot pour moniteur Kick
Étapes
1.
2.
Guide d'utilisation du système Rév. 1.4 Kick, Kick EM Ver. 1.1
Tout en maintenant le cadre du moniteur et la poignée du moniteur, faites glisser cette
dernière sur l'extrémité du montant du moniteur ①.
Un clic se fait entendre au niveau du levier de déverrouillage lorsque le moniteur est bien
fixé.
Ouvrez le cache situé à l'arrière du moniteur ②.
Fixez le câble du moniteur sur le moniteur et fixez les goupilles de verrouillage ③.
Une fois la fixation effectuée, fermez le cache situé à l'arrière du moniteur ②.

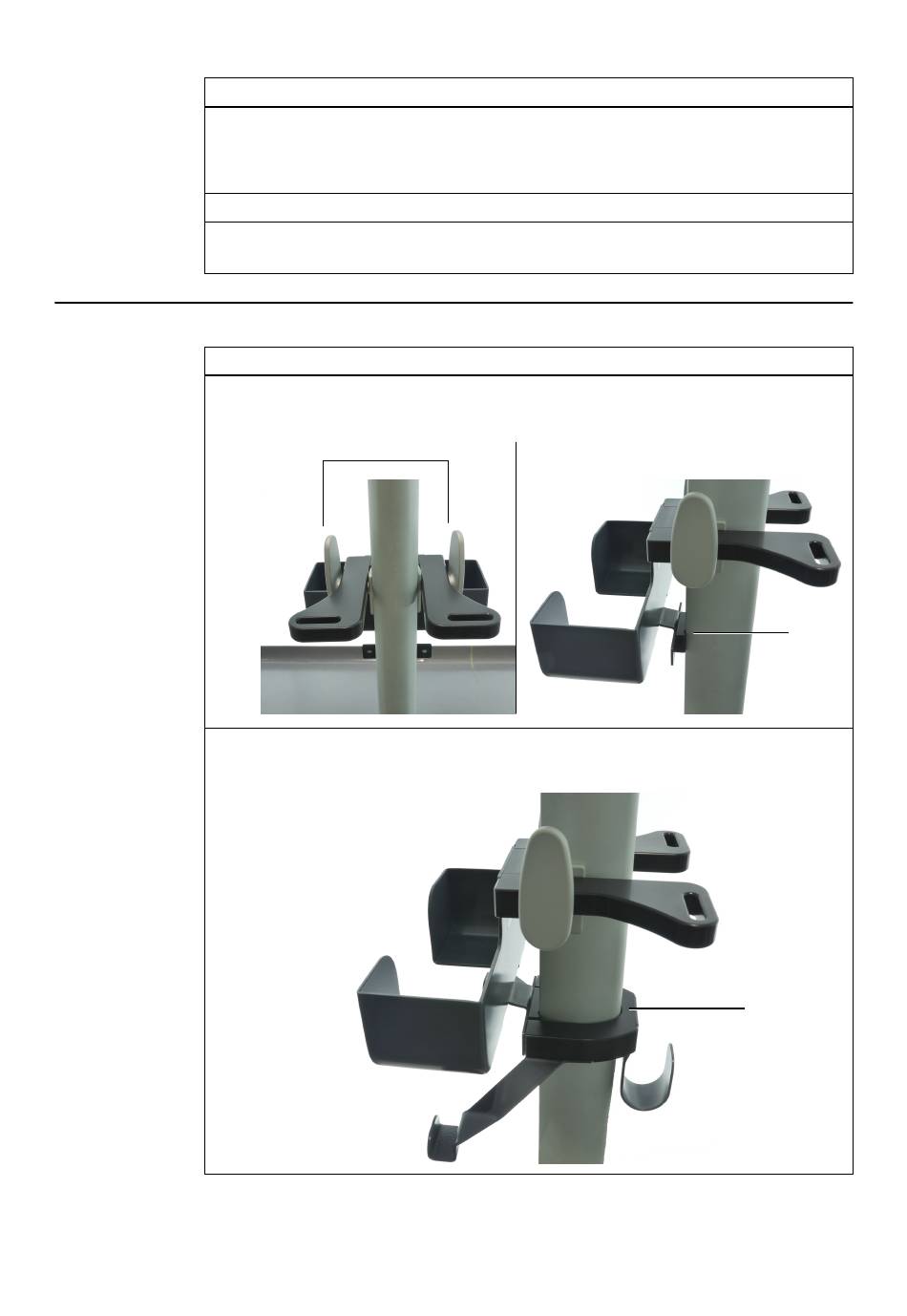

Placez la partie supérieure du support Kick EM sur les crochets ① du montant du moni-
teur Kick. Ce faisant, vérifiez le positionnement des rainures du support à l'arrière du
montant du moniteur ②.
①
Fixez la partie inférieure ③ du support Kick EM. Il doit y avoir suffisamment de friction
entre les deux composants pour maintenir temporairement en place l'extrémité inférieure
du support.
②
③
107
