Composants
N°
⑤
⑥
⑦
⑧

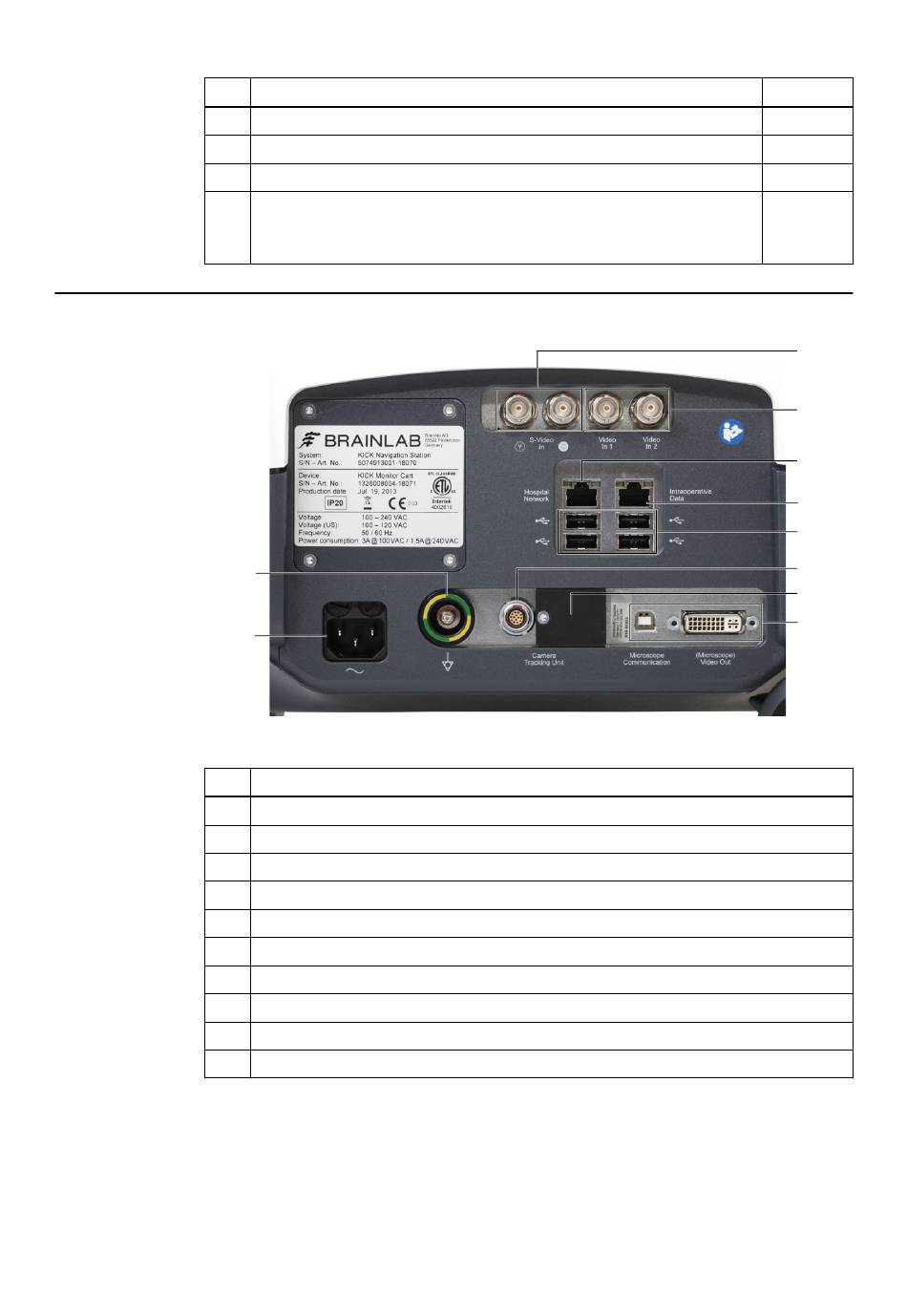

Panneau de connexion
N°
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
REMARQUE : le port de l'unité de suivi inutilisé est couvert. N'essayez pas de le découvrir. Si un
port d'unité de suivi supplémentaire se révèle nécessaire, contactez le support technique de
Brainlab. Pour plus d'informations sur les connexions, voir page 44.
38
Composant
Câble du moniteur
Crochets pour câbles
Bouton Veille
Base du chariot pour moniteur, comprenant :
• Ordinateur médical
• Panneau de connexion
②
①
Composant
Alimentation secteur
Équipotentialité
S-Video In (Entrée S-vidéo)
Video In (Entrée vidéo)
Hospital Network (Réseau hôpital)
Intraoperative data (Données peropératoires)
USB
Unité de suivi (chariot pour caméra ou unité de suivi EM)
Connecteur de la caméra pour la mise à niveau Kolibri
Microscope et Sortie vidéo
Figure 6
Guide d'utilisation du système Rév. 1.4 Kick, Kick EM Ver. 1.1
Voir
Page 114
Page 50
Page 91
Page 38
