WING W100-200
WING E100-200
WING C100-200

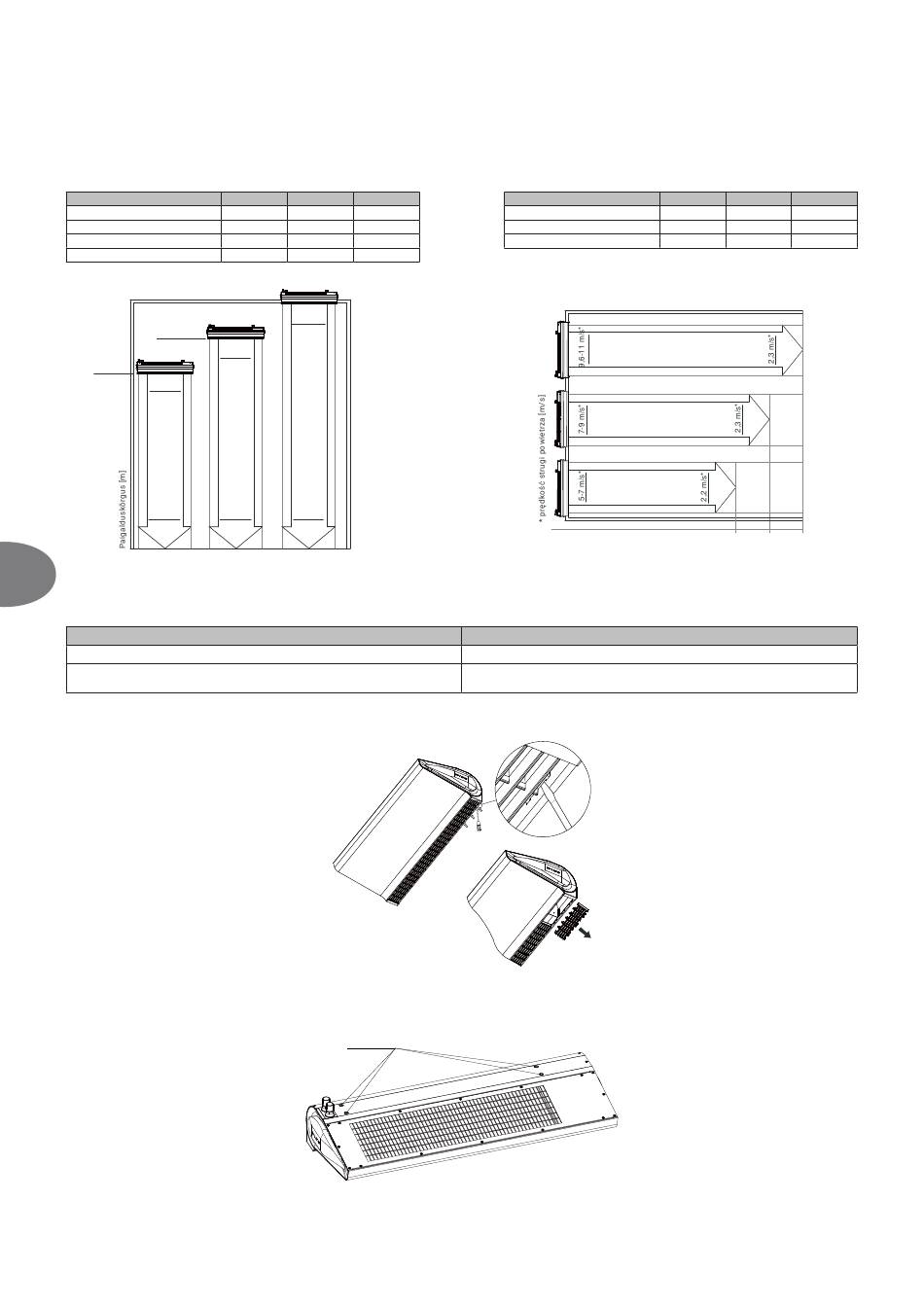

Zasięg strumienia powietrza - wysokość montażu
- montaż poziomy: WING W, E, C
bieg wentylatora
wysokość montażu [m]
WING W100, W150, W200
WING E100, E150, E200
WING C100, C150, C200
H2
H1
5-7 m/s*
2,2 m/s*
PL
* Õhuvoolu kiirus [m/s]
UWAGA! Wydajność grzewcza powinna być dostosowana do temperatury wewnątrz pomieszczenia, siły oraz kierunku wiatru na zewnątrz. Głównym kryterium regulowania mocy grzewczej
jest temperatura wewnątrz pomieszczenia w pobliżu drzwi. Przy zastosowaniu termostatu pomieszczeniowego WING 100-200 będzie załączał ogrzewanie w zależności od ustawionej
temperatury. Regulując ręcznie moc grzewczą, należy kierować się odczuciem komfortu cieplnego wewnątrz pomieszczenia.
UWAGA! Należy uwzględnić dodatkowe czynniki wpływające na pracę urządzenia.
Czynniki niekorzystnie wpływające na działanie kurtyny
drzwi lub okna stale otwierane wewnątrz pomieszczenia mogące powodować przeciągi
stały i otwarty dostęp do klatek schodowych przez pomieszczenie, efekt cugu
kominowego
3.1. MONTAŻ / DEMONTAŻ KRATKI WYLOTOWEJ
Aby zdemontowć kratkę wtlotową należy przy użyciu wkrętaka delikatnie podważyć jej zaczepy i odciągnąć do dołu. Po zamontowaniu urządzenia i podłączeniu go do sieci elektrycznej
zamontować pokrywy przez zakliknięcie na zaczepach.
3.2. MONTAŻ URZĄDZENIA
Urządzenie może być montowane bezpośrednio do dowolnej konstrukcji wsporczej, która zapewni stabilne i pewne zamocowanie lub poprzez uchwyty montażowe dostępne w opcji.
Dla montażu bezpośredniego wykorzystać gwintowane tuleje (M8) w górnej obudowie kurtyny.
UWAGA! Minimalna odległość pomiędzy urządzenie a sufitem powinna wynosić 0,1m.
III II I
H3 H2 H1
3.7 2.9 2.3
3.7 2.9 2.3
4.0 2.9 2.3
H3
9,6-11 m/s*
7-9 m/s*
2,3 m/s* 2,3 m/s*
M8
- montaż pionowy: WING W, C
bieg wentylatora
szerokość montażu [m]
WING W100, W150, W200
WING C100, C150, C200
zasięg strugi powietrza [m]
Czynniki korzystnie wpływające na działanie kurtyny
zastosowanie nad drzwiami od strony zewnętrznej markiz, daszków, itp.
zastosowanie drzwi obrotowych
8
III II I
H3 H2 H1
3.7 2.9 2.3
4.0 2.9 2.3
H1 H2 H3
