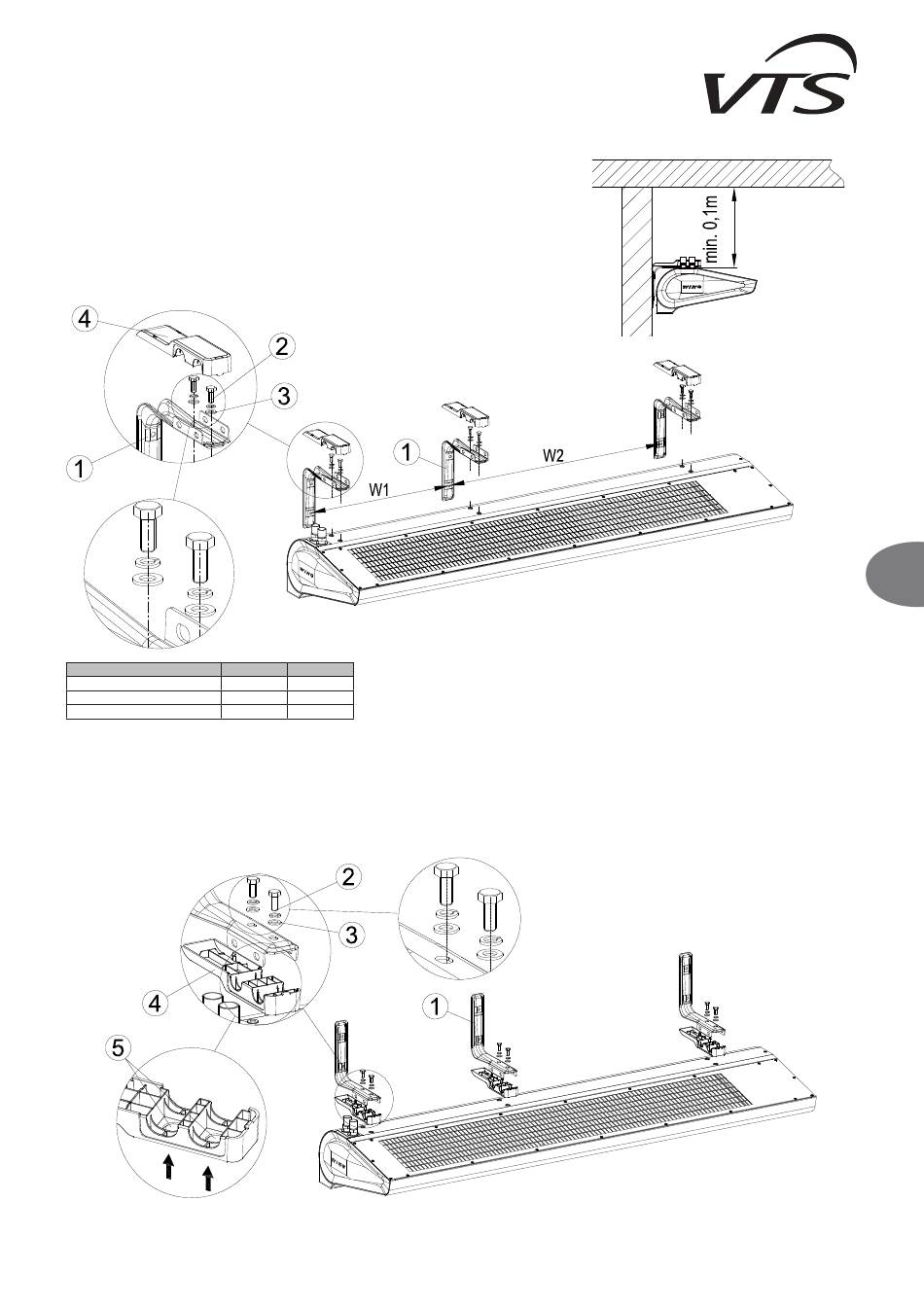

3.2.1. MONTAJ PE ORIZONTALĂ CU MÂNERE DE INSTALARE.
Perdeaua de aer WING 100-200se poate monta orizontal pe perete în două moduri:
VARIANTA I: Asamblarea mânerelelor cu brațele orientate în jos. În această opțiune ar trebui mai întâi sa insurubati manerele pe
perete (1), cu intervale de W1 pentru o perdea de 1m (există 2 console de fixare) și W1, W2 pentru 1.5m si perdea de 2m (există 3
console de fixare), astfel încât brațele mânerelor sunt aliniate.
ATENŢIE! Distanţa minimă dintre unitate şi tavan trebuie să fie de 0,1m
W1 [mm]
WING W, E, C100
WING W, E, C150
WING W, E, C200
VARIANTA II: Instalarea mânerelor cu bratele orientate în sus.
Montajul consta in fixarea consolelor de unitate (1). Pentru a fixa consolele de perdeaua de aer, cu carcasa suspendata, fixati gaurile (5) din exterior in suprafata de montaj ($) folosind un ciocan si un
surub. Fixati capacele de console (1). Fixati consolele de unitate folosind suruburi M8x20mm (2) si saibe (3).
Aceasta varianta de montaj ofera posibilitatea montarii consolelor pe unitate in primul rand, si apoi fixarea intregului ansamblu pe perete.
ATENTIE! Distanţa minimă dintre unitate şi tavan trebuie să fie de 0,1m.
W2 [mm]
772 -
507 772
921 910
