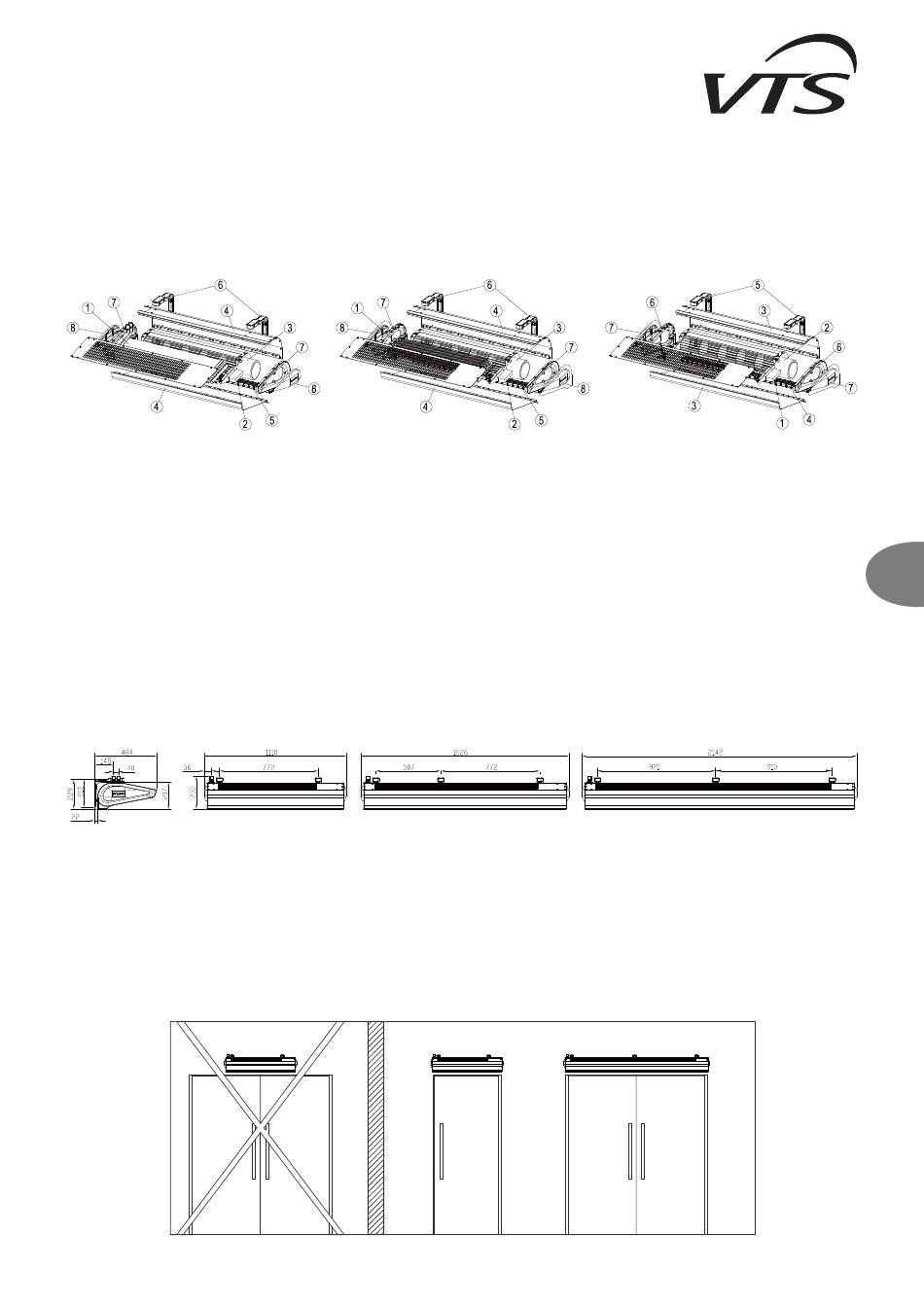

2.3. ĮRENGINIO KONSTRUKCIJA (WING 100-200 W, E, C)
WING W100-200 – VANDENINĖ ORO UŽUOLAIDA
1. Šilumokaitis
2. Valdymo sistema
3. Skersinis ventiliatorius
4. Korpusas
5. Išėjimo grotelės
6. Montavimo laikikliai
7. Šoniniai antgaliai
8. Šoninis dangtis
1. VANDENINIS ŠILDYTUVAS - ŠILUMOKAITIS: maksimalūs šilumokaičių šilumnešio parametrai yra 95 °C, 1,6 MPa. Aliuminio ir vario konstrukciją sudaro variniai vamzdžiai ir aliuminės lamelės.
Prijungimas vamzdynui (skerspjūvis - 3/4) yra viršutinėje korpuso dalyje. Optimaliai parinktas vandens šilumokaitis pritaikytas dirbti trijomis pozicijomis: horizontaliai ir vertikaliai, su išvestais
vamzdžiai nukreiptais į viršų ir apačią. Atitinkamas hidraulinių jungčių laidas įgalina užuolaidą montuoti tiesiai šalia sienos kaip įmanoma arčiau durų rėmo. Oro užuolaida su vandeniniu šildytuvu
generuoja galią nuo 4 iki 47 kW.
ELEKTRINIS ŠILDYTUVAS: kiekviena elektrinė užuolaida susideda iš 6 elektrinių šildytuvų nuo 670 W iki 2950 W, priklausomai nuo užuolaidos dydžio. Šildytuvai yra sujungti į dvi sekcijas,
2 ir 4 kW užuolaidai 1 m; 4 ir 8 kW užuolaidai 1,5 m; 6 ir 9 kW užuolaidai 2 m. Šildytuvo sekcija yra prijungta "žvaigždės" jungimu prie elektros energijos tiekimo 3x400V. Yra galimybė 2 kW
šildytuvą prijungti prie 1x230V elektros energijos tiekimo. Techniniu sprendimu dėka ir sienoje montuojamo valdiklio pagalba, kiekvienos užuolaidos šildytuvas gali dirbti dvejomis programomis,
pavyzdžiui: WING E100 užuolaida - nustatymas 1): šildymo programa 1-2 kW, šildymo programa 2-4 kW, nustatymas 2): programa 1-4 kW, programa 2-6 kW, taip pat analogiškai likusių dydžių
užuolaidoms. Programos pakeitimas yra vaizduojamas diagramoje ir susideda iš kabelio jungimo kontroleryje WING/VOLCANO arba HMI-WING EC. Šildymo programa yra priklausoma nuo
ventiliatoriaus greičio nustatymo.
2. VALDYMO SISTEMA: ji yra įrengta kartu su išorinių prijungimų gnybtų bloku X0 užuolaidai WING W100-200 ir X1 bloku užuolaidai E100-200 prijungimui sieninio valdiklio, kaip ir vožtuvo su
pavara užuolaidai WING W100-200. WING oro užuolaidos gali būti papildomai įrengtos kartu su sieniniu WING/VOLCANO arba HMI-WING EC. valdikliu. WING/VOLCANO valdiklis turi trijų
pozicijų šildymo jungiklį. Vandeninės užuolaidos atveju, kad garantuoti tinkamą vandens vožtuvo veikimą, šildymo jungiklis turi būti nustatymas į poziciją II (centrinė) – kitu atveju vožtuvas
neatsidarys. WING E100-200 sistema yra įrengta kartu su apsaugos įrenginiu – saugikliais – 230 V AC grandinėje.
3. HORIZONTLUS VENTILIATORIUS: maksimali eksploatavimo temperatūra yra 95°C, nominalioji įtampa yra 230 V/50 Hz. Variklio apsaugos klasė yra IP20, sandarumo klasė - F. Horizontalus
ventiliatorius naudojamas įrenginyje su iškilaus profilio mentelėmis ir impelerio kontūras iš plastiko įgalina gauti oro našumą iki 4600 m
buvo sujungta su valdymo sistema, todėl padidėjo eksploatavimo saugumas. Dėl optimalios variklio galios, WING užuolaida taupo energiją ir yra ilgaamžė.
4. KORPUSAS: pagamintas iš metalo, atsparaus temperatūrai iki 95°C.
5. MONTAVIMO RANKENOS: WING kronšteinų paprastu, greitu ir estetišku montavimu, montuoti galima ant sienos tiek horizontaliai, tiek vertikaliai. Prie užuolaidos pritvirtinta
(neprivalomas) nuo 2 iki 4 montavimo rankenų (priklausomai nuo varianto (ilgio). Elektros laidų ir vandens kanalų prijungimai specialiai suprojektuoti taip, kad negadintų įrenginio
bendros estetinės vertės. Pavadinimu WING vadinami 1, 1,5 ir 2 m ilgio įrenginiai, kuriuos reikalui esant galima papildomai jungti tiek horizontaliai, tiek vertikaliai, kad būtų gauti
skirtingi oro padavimo variantai: iš kairės į dešinę ir atvirkščiai. Oro srauto veikimo zona iki 4 m.
SVARBU! Vertikalioje pozicijoje galima montuoti užuolaidas su vandeniniu šildytuvu arba šaltas užuolaidas (be šildytuvo). Užuolaidos su elektriniu šildytuvu gali būti montuojamos tik
horizontalioje pozicijoje.
2.4. PAGRINDINIAI MATMENYS (DEFENEDER 100-200 WHN, EHN)
3. ĮRENGIMAS
DĖMESIO!
● Įrengimo vieta privalo būti tinkamai parinkta atsižvelgiant į apkrovimo (apkrovų) arba virpesių atsiradimo galimybes.
● Prieš pradedant bet kokius įrengimo arba priežiūros darbus būtina išjungti maitinimą ir apsaugoti nuo pakartotino įsijungimo.
● Hidrauliniame įrenginyje patartina naudoti filtrus. Prieš pradedant hidraulinių vamzdžių prijungimą (ypač maitinančių) prie įrenginio, patartina išvalyti/ praplauti įrenginį nuleidžiant keletą litrų
vandens.
DĖMESIO!
Oras yra išpučiamas iš uždangos dideliu greičiu išilgai angos sudarydamas apsauginę oro užtvarą. Norint gauti maksimalų uždangos našumą, įrenginiai turi padengti visą durų angos plotį.
UŽDANGOS ĮRENGIMO METU PATARTINA ATSIŽVELGTI Į TOKIUS PARAMETRUS:
● Durų rėmo plotis turi būti mažesnis arba lygus paduodamo oro srauto pločiui.
WING E100-200 – ELEKTRINĖ ORO UŽUOLAIDA
1. Elektros šildytuvai
2. Valdymo sistema
3. Skersinis ventiliatorius
4. Korpusas
5. Išėjimo grotelės
6. Montavimo laikikliai
7. Šoniniai antgaliai
8. Šoninis dangtis
KLAIDINGAI
WING C100-200 - ŠALTA ORO UŽUOLAIDA
³ /h. Elektrinio variklio valdymas ir apvijos terminė apsauga
TEISINGAI
151
1.Valdymo sistema
2.Skersinis ventiliatorius
3.Korpusas
4.Išėjimo grotelės
5.Montavimo laikikliai
6.Šoniniai antgaliai
7.Šoninis dangtis
