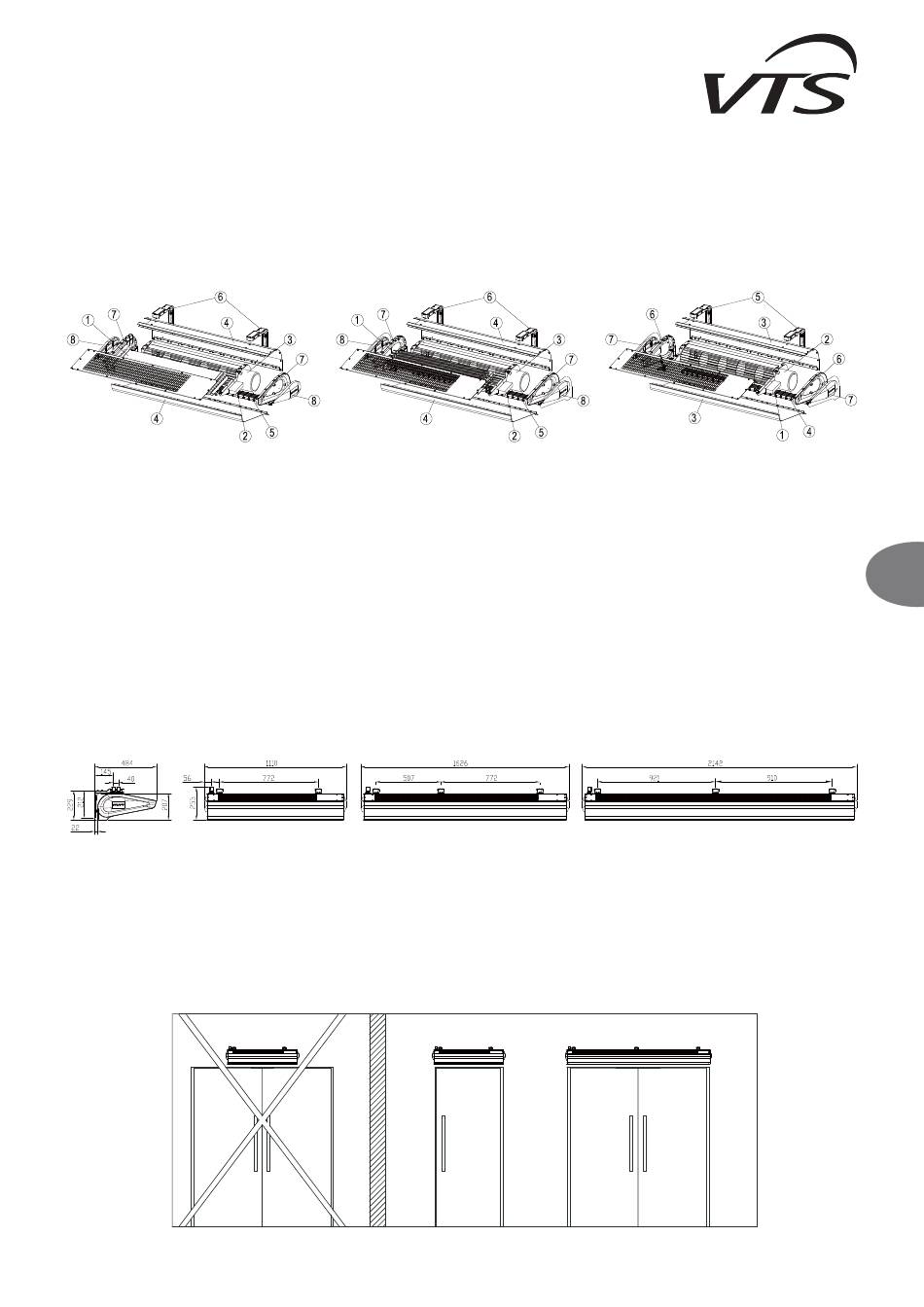

2.3. KONSTRUKCIJA (WING 100-200)
WING W100-200
– GAISA AIZKARS AR ŪDENS SILDĪTĀJU
1. Siltummainis
2. Vadības sistēma
3. Transversālais ventilators
4. Korpuss
5. Izplūdes režģis
6. Montāžas turētāji
7. Sānu uzlika
8. Sānu vāks
1. ŪDENS SILDĪTĀJS – SILTUMMAINIS: Siltummaiņa siltumnesēja maksimālie parametri: 95 °C, 1,6 MPa. Alumīnija un vara konstrukcija sastāv no vara serpentīncaurulēm un alumīnija
plātnītēm. Savienošanas kolektors (¾'' ārējā vītne) atrodas korpusa augšdaļā. Optimāli izvēlēts ūdens siltummainis ir pielāgots darbam trīs pozīcijās: horizontāli un vertikāli, ar augšupvērstām un
lejupvērstām īscaurulēm. Piemērota hidraulisko savienojumu pievadlīnija ļauj aizkaru uzstādīt tieši pie sienas pēc iespējas tuvāk durvju rāmim. Gaisa aizkars ar ūdens sildītāju rada no 8 līdz 28
kW lielu jaudu.
ELEKTRISKAIS SILDĪTĀJS: katru elektrisko aizkaru veido 6 elektriskie sildītāji, kuru jauda atkarībā no aizkara izmēra ir no 670 W līdz 2950 W. Sildītāji ir savienoti divās 2 un 4 kW sekcijās
1 m aizkaram, 4 un 8 kW sekcijās 1,5 m aizkaram un 6 un 9 kW sekcijās 2 m aizkaram. Sildīšanas sekcija ir savienota 3x400 V energoapgādi zvaigznes slēgumā. 1 m aizkaram ir iespējams
nodrošināt 1x230 V energoapgādi 2kW sildītājam.
Šādi tehniskie risinājumi un pie sienas uzstādīts regulators dod iespēju katra aizkara sildītājam darboties divās sildīšanas programmās, piem., aizkaram WING E100 – variants 1): sildīšanas
programma 1 – 2 kW, sildīšanas programma 2 – 4 kW, variants 2): programma 1 – 4 kW, programma 2 – 6 kW, un analogi pārējiem aizkara izmēriem. Programmas maiņa tiek parādīta shēmā
un ir kabeļa slēdzī vadības ierīcē WING/VOLCANO vai HMI-WING EC.
Sildīšanas programma nav atkarīga no ventilatora ātruma iestatījuma.
2. VADĪBAS SISTĒMA: aprīkota ar izvadu savienotājspaiļu blokā X0 ierīcei WING W100-200 un X1 blokā ierīcei WING E100-200 savienošanai ar regulatoru, kas ir uzstādāms pie sienas, kā arī ar
vārsta piedziņas mehānismu ierīcei WING W100-200.
Gaisa aizkarus WING papildus var aprīkot ar vadības ierīci WING/VOLCANO vai HMI-WING EC, ko uzstāda pie sienas. Regulatoram WING/VOLCANO ir trīspozīciju sildīšanas pārslēgs.
Savukārt ūdens aizkariem, lai garantētu ūdens vārsta pareizu funkcionēšanu, sildīšanas pārslēgs jāiestata pozīcijā II (centrālajā) – citādi vārsts neatvērsies.
WING E100-200 sistēmā ir aizsargierīce drošinātāja formā 230 V AC ķēdē.
3. HORIZONTĀLS VENTILATORS: maksimālā darba temperatūra ir 95 °C, nominālais spriegums ir 230 V/50 Hz. Motora aizsardzības līmenis ir IP20, izolācijas klase F. Ierīcē lieto horizontālo
ventilatoru ar uzlabotu lāpstiņu profilu, un no plastmasas veidotā lāpstiņriteņa ģeometrija dod iespēju iegūt līdz 4600 m³/h lielu gaisa ražīgumu. Elektromotora regulēšana, kā arī tinuma termiskā
aizsardzība ir apvienota ar vadības sistēmu, kas garantē lielāku ekspluatācijas drošību. Motora optimālās jaudas dēļ aizkars WING ir energoekonomiska un izturīga ierīce.
4. KORPUSS: Izgatavots no augstvērtīga plastmasas materiāla, kas spēj izturēt līdz 95°C augstu temperatūru.
5. MONTĀŽAS TURĒTĀJI: WING raksturo vienkārša, ātra un estētiska montāža, ko var veikt pie sienas gan horizontālā, gan vertikālā pozīcijā. Aizkaram ir no 2 līdz 3 montāžas
turētājiem (kā papildu piederumi) atkarībā no konkrētā varianta (garuma). Elektrisko vadu un ūdens kanālu savienojumi ir īpaši projektēti tā, lai saglabātu ierīces kopējās estētiskās
vērtības. Nosaukums WING ietver 1, 1,5 un 2 m garas ierīces, kuras vajadzības gadījumā var papildus pievienot horizontālā un vertikālā pozīcijā, lai iegūtu dažādus gaisa padeves
variantus: no kreisās puses uz labo pusi un pretēji. Gaisa plūsmas darbības rādiuss ir līdz 4 metriem.
SVARĪGI! Vertikālas uzstādīšanas iespēja ir tikai aukstajam aizkaram un aizkaram ar ūdens sildītāju. Aizkari ar elektrisko sildītāju var tikt uzstādīti tikai horizontālā pozīcijā.
2.4. GABARĪTA IZMĒRI (WING E, W, C 100-200)
3. MONTĀŽA
SVARĪGI!
● Rūpīgi jāizvēlas uzstādīšanas vieta, ņemot vērā potenciālās slodzes un vibrācijas.
● Pirms visiem uzstādīšanas un tehniskās apkopes darbiem jāatvieno energoapgāde un jānodrošina aizsardzība pret tās nejaušu ieslēgšanu.
● Hidrauliskajā sistēmā ir ieteicams izmantot filtrus. Pirms hidraulisko cauruļvadu (it īpaši pievadcauruļu) pievienošanas ir ieteicams sistēmu attīrīt/izskalot, izlaižot vairākus litrus ūdens.
SVARĪGI!
No aizkara gaiss tiek izpūsts lielā ātrumā visā atveres virsmas garumā, tādējādi radot aizsargbarjeru. Lai nodrošinātu aizkara maksimālo efektivitāti, gaisa aizkari nedrīkst pārklāt visu durvju
ailas platumu.
UZSTĀDOT AIZKARU, IR IETEICAMS ŅEMT VĒRĀ ŠĀDUS PARAMETRUS:
Durvju rāmja platumam jābūt mazākam vai vienādam ar pievadītā gaisa plūsmu.
NEPAREIZI
WING E100-200
– GAISA AIZKARS AR ELEKTRISKAJIEM SILDĪTĀJIEM
1. Elektriskie sildītāji
2. Vadības sistēma
3. Transversālais ventilators
4. Korpuss
5. Izplūdes režģis
6. Montāžas turētāji
7. Sānu uzlika
8. Sānu vāks
169
WING C100-200
– AUKSTAIS GAISA AIZKARS
1 Vadības sistēma
2. Transversālais ventilators
3. Korpuss
4. Izplūdes režģis
5. Montāžas turētēji
6. Sānu uzlika
7. Sānu vāks
PAREIZI
