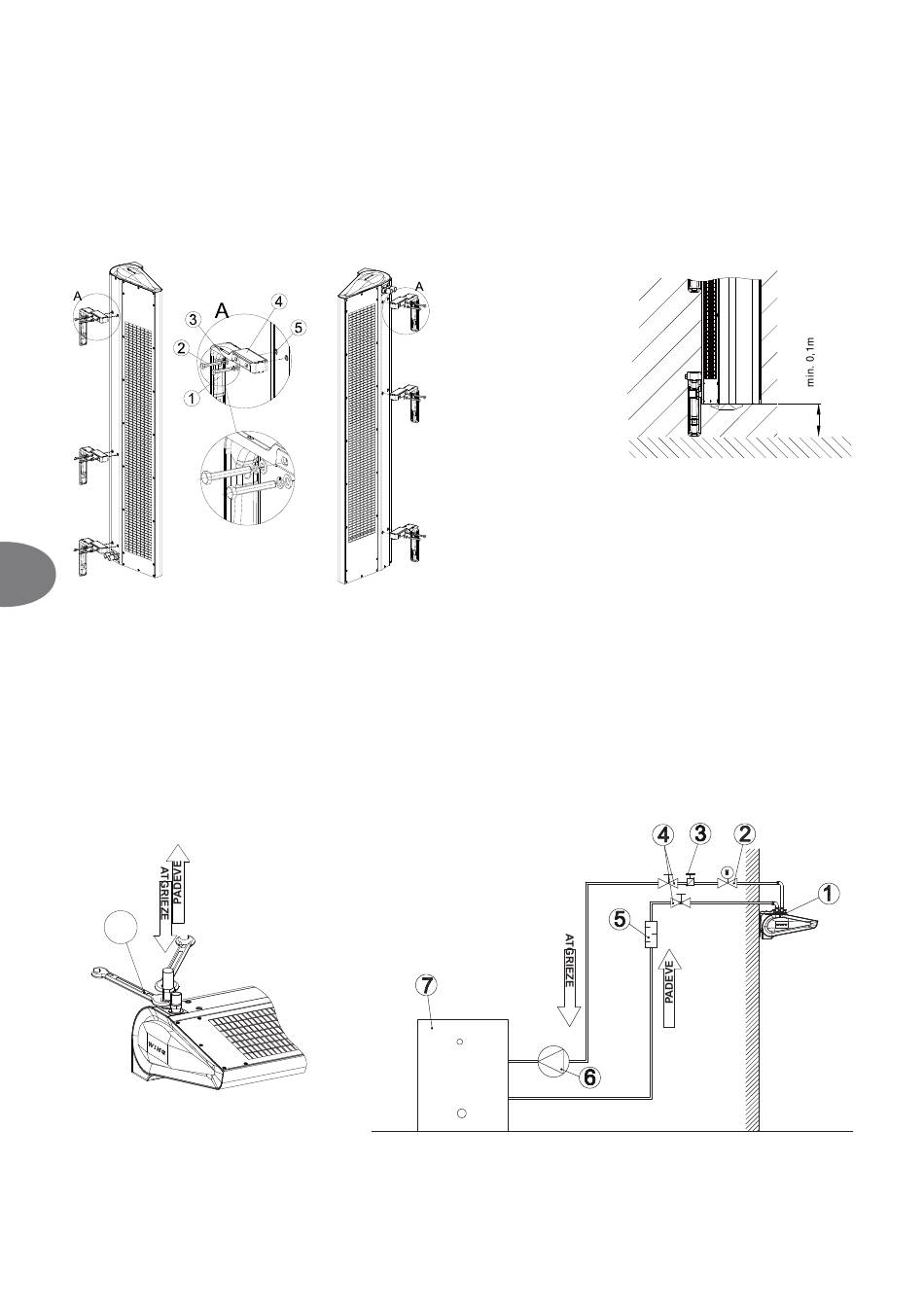

3.2.2. VERTIKĀLA MONTĀŽA, IZMANTOJOT MONTĀŽAS TURĒTĀJUS.
WING ir iespējams uzstādīt pie sienas vertikāli abās durvju pusēs (ar motoru apakšā vai augšā).
Šim variantam nav svarīgi, vai turētāji vispirms tiek pieskrūvēti pie iekārtas un pēc tam viss mezgls kopā tiek pieskrūvēts pie sienas, vai vispirms turētāji tiek piestiprināti pie sienas un pēc tam aizkars
tiek pieskrūvēts pie turētājiem.
Vertikālai montāžai lietojamas M8x70 skrūves (neietilpst VTS piegādes komplektācijā). Jāpieskrūvē 2 vai 3 kronšteini ar skrūvēm caur plakano paplāksni (3), lai skrūves uzmavas uzstādītu korpusa
augšdaļā.
SVARĪGI! Vertikālas uzstādīšanas gadījumā starp ierīci un grīdu jānodrošina minimālais attālums (150 mm), lai būtu piekļuve ūdens serpentīncaurules caurpūtes savienojumam un kabeļu
savienotājam.
LV
SVARĪGI! Ierīce ir paredzēta tikai ekspluatācijai sausās telpās. Tāpēc īpaša uzmanība jāpievērš ūdens tvaika kondensācijai uz motora elementiem, jo tas nav piemērots darbībai mitrā vidē.
SVARĪGI! Gaisa aizkari WING 100-200 nav paredzēti uzstādīšanai:
● ārpus telpām;
● mitrās telpās;
● telpās, kas ir iekļautas sprādzienbīstamas vides kategorijā;
● telpās ar ļoti augstu putekļainību;
● telpās ar agresīvu atmosfēru (jo siltummainī un elektriskajos sildītājos ir vara un alumīnija konstrukcijas elementi).
SVARĪGI! Gaisa aizkari WING 100-200 EH nav paredzēti uzstādīšanai piekargriestos.
3.3. MONTĀŽAS UN UZSTĀDĪŠANAS NORĀDĪJUMI
SILTUMNESĒJA PIEVIENOŠANA
Horizontālās un vertikālās montāžas gadījumā durvju labās puses siltummainis izvada gaisu automātiski. Veicot sānu montāžu ar lejupvērstām īscaurulēm siltummaiņa atgaisošanai jānoņem sānu
uzliktnis. Jāatskrūvē skrūves (1) apkārt uzliktnim, un uzliktnis jānoņem. Vārsts ar šļūteni atrodas zem uzliktņa.
SVARĪGI! Piepildot hidraulisko sistēmu, īpaša uzmanība jāpievērš savienojumu hermētiskumam. Jāpārliecinās, ka ūdens, kas tek no nehermētiska savienojuma, nenonāk elektromotorā (vertikālas
montāžas gadījumā)
SVARĪGI! Hidrauliskajā sistēmā ir ieteicams izmantot filtrus. Pirms hidraulisko cauruļvadu (it īpaši pievadcauruļu) pievienošanas ir ieteicams sistēmu attīrīt/izskalot, izlaižot vairākus litrus ūdens.
1
HIDRAULISKĀS SISTĒMAS PIEMĒRS
1. WING 100-200
2. VĀRSTS AR PIEDZIŅU
3. ATGAISOTĀJS
4. SLĒGVĀRSTS
5. FILTRS
6. CIRKULĀCIJAS SŪKNIS
7. BOILERS
