WING W100-200
WING E100-200
WING C100-200

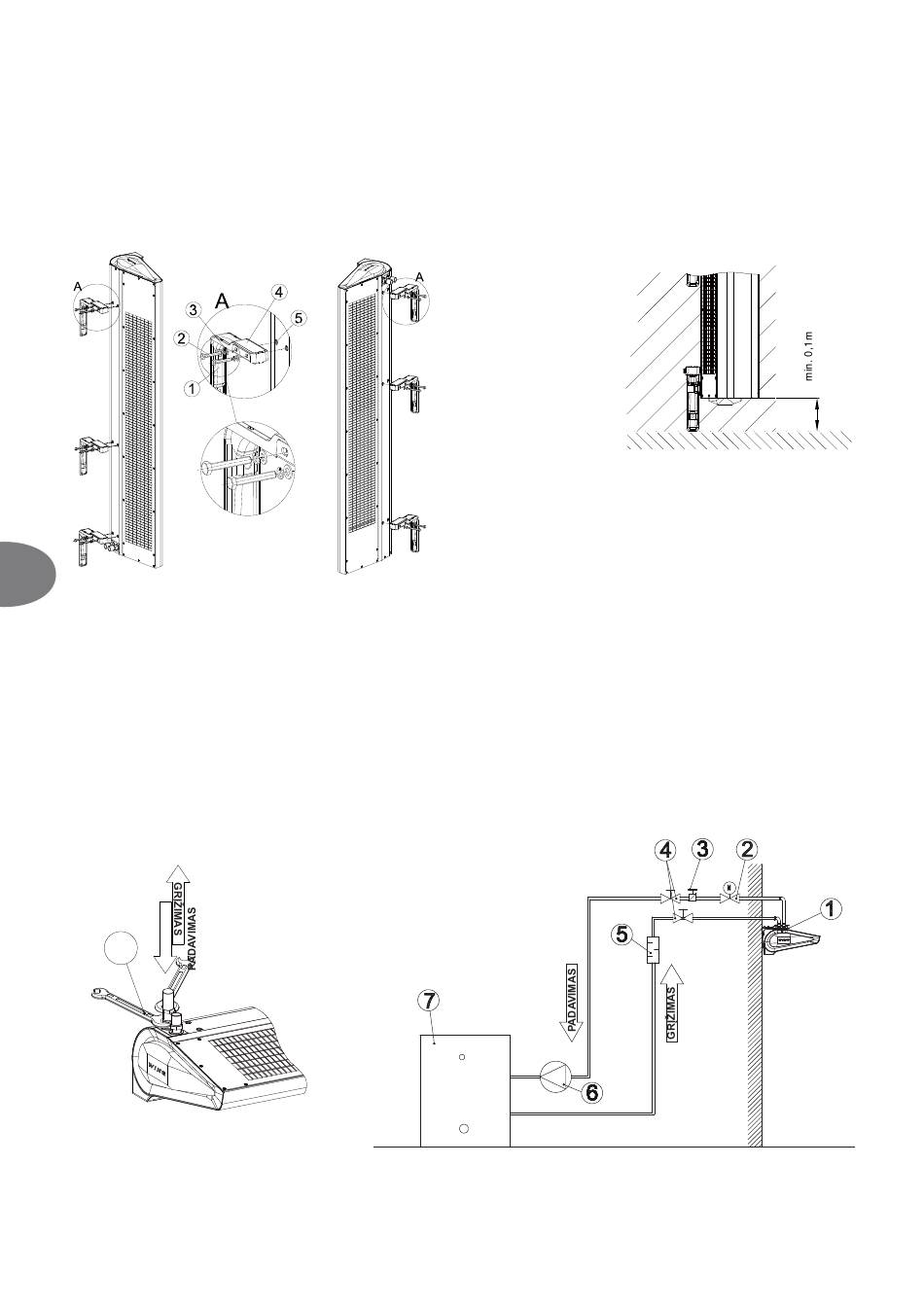

3.2.2. VERTIKALUS MONTAVIMAS
„WING" galima sumontuoti ant sienos vertikaliai abiejose vartų pusėse (kai variklis apačioje arbe viršuje).
Šio montavimo būdo atveju nesvarbu, ar pirmiausia prisuksite rankenas prie įrenginio ir tada prisuksite visą įrenginį prie sienos, ar pirmiausia prisuksite rankenas prie sienos ir tada prisuksite
užuolaidą prie rankenų.
Atliekant vertikalų montavimą naudoti M8x70 (neįeina į VTS pristatymo komplektaciją) varžtus. Prisukite 2 ar 3 laikiklius naudojant varžtus, pereinant per plokščias poveržles (3), į sriegines įvores
sumontuotas viršutinėje stovo dalyje.
DĖMESIO: Montuojant vertikaliai minimalus atstumas tarp įrenginio ir grindų turi būti 150 mm prieigai prie šilumokaičio bei kabelio pajungimų.
LT
DĖMESIO! Įrenginys yra skirtas darbui tik sausose patalpose, dėl to būtina atkreipti ypatingą dėmesį į vandens garų kondensacijos ant variklio elementų pavojų, kuris nėra pritaikytas darbui
drėgnoje aplinkoje.
DĖMESIO! Oro užuolaidos WING 100-200 nėra skirtos įrengti:
● išorėje,
● drėgnose patalpose,
● patalpose, kuriose yra sprogimo pavojus,
● patalpose, kurios yra labai dulkėtos,
● patalpose turinčiose agresyvią aplinką (dėl varinių ir aliuminio konstrukcinių elementų šilumokaičio ir elektros šildiklių).
DĖMESIO! Oro užuolaidos WING E100-200 nėra skirtos įrengti ant pakabinamųjų lubų.
3.3. MONTAVIMO/ PALEIDIMO REKOMENDACIJOS
ŠILUMNEŠIO PAJUNGIMAS
renginėjant šilumos tiekimo vamdyną būtina užtikrinti sandarumą sistemoje. Tiesiamų vamzdynų svoris neturi apkrauti šildytuvo jungčių.
DĖMESIO! Pildydami hidraulinę sistemą, atkreipkite ypatingą dėmesį sujungimų sandarumą. Įsitikinkite, kad vanduo, ištekantis iš nesandaraus sujungimo, nepatektų į elektrinį variklį
(montuojant vertikaliai).
DĖMESIO! Hidrauliniame įrenginyje patartina naudoti filtrus. Prieš pajungiant hidraulinius laidus (ypač maitinimo) prie įrenginio patartina įrenginį išvalyti/praplauti, nuleidžiant keletą litrų
vandens.
1
HIDRAULINIO ĮRENGINIO PAVYZDYS
1. WING 100-200 WHN
2. VOŽTUVAS SU SERVO MECHANIZMU
3. ORO ŠALINIMO VOŽTUVAS
4. UŽDAROMASIS VOŽTUVAS
5. FILTRAS
6. CIRKULIACINIS SIURBLYS
7. KATILAS
