Caractéristiques de base du Multivan (ML1**)
(toutes motorisations)
H101-M Hauteur maximale du véhicule
H110 Hauteur du véhicule, capot arrière ouvert
H202 Hauteur d'ouverture de la carrosserie
W206 Largeur max. possible du capot arrière
W120-1 Largeur du véhicule, portes avant ouvertes
W114-L Coordonnées du rétroviseur extérieur côté conducteur sur l'axe Y
W114-R Coordonnées du rétroviseur extérieur côté passager avant sur l'axe Y
H61-1 Garde au toit effective – 1
H61-2 Garde au toit effective – 2
H61-3 Garde au toit effective – 3
* ML3 – mesure sous charge, état chargé
** ML1 – mesure sous charge, état non chargé
*** La taille de pneus autorisée varie en fonction de la motorisation et du poids total autorisé en charge.
2.1.2 Angle d'attaque/de fuite et angle de crête

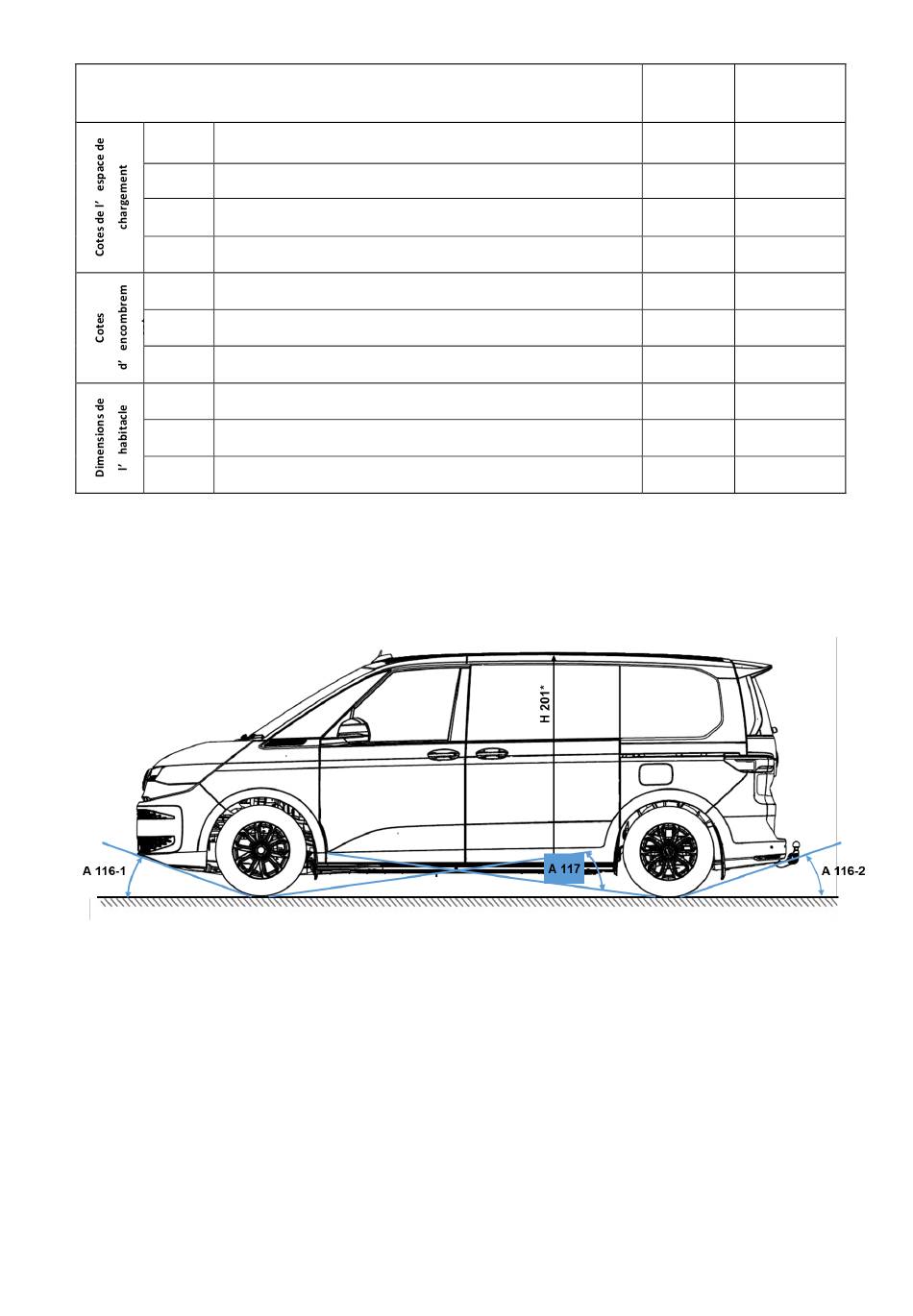

Fig. 1 : cotes du véhicule Multivan court + long à titre d'exemple (conformément à la norme DIN70020, partie 1)
Les valeurs d'angle d'attaque / de fuite (A116) et d'angle de crête (A117) figurent dans le tableau « Caractéristiques de base » (voir le
chapitre 2.1.1.1).
Volkswagen Véhicules Utilitaires – Directives de carrosserie - Édition d'avril 2023
re rangée de sièges
e rangée de sièges
rangée de sièges
e
2 Caractéristiques techniques pour la planification
Multivan Multivan long
[mm] [mm]
1 907 1907
2 143 2146
1 169 1169
1312 1312
3804 3804
1 123 1123
1 123 1123
1024 1024
1001 1001
975 975
Le Multivan – Page 29 sur 95
