Avertissement
Ne jamais fixer de câbles électriques supplémentaires ou
d'autres conduites sur le câblage existant (par ex. conduites
de freinage, conduites de carburant ou câbles), sinon les
supports de série risquent d'être soumis à des sollicitations
excessives. Trouver une solution de fixation propre.
2.5.2.2 Circuits électriques secondaires
Les circuits électriques secondaires doivent être protégés par rapport au circuit principal par des fusibles appropriés.
Tous les câbles doivent présenter une section correspondant à la charge électrique. Ils doivent être protégés contre les arrachements et
contre l'exposition aux chocs et à la chaleur.
En cas de pose de câbles non protégés par un fusible dans la zone de la batterie, ceux-ci doivent être protégés par des flexibles (par ex.
aramide / Kevlar) similaires à ceux employés en série.
En cas de besoin, un justificatif sur les sources d'approvisionnement des flexibles de protection peut être fourni.
Veuillez nous contacter à ce propos (voir les chapitres 1.2.1.1 « Contact en Allemagne » et 1.2.1.2 « Contact international »).
Concernant les superstructures et les transformations avec dispositifs de commutation électromagnétiques (comme des relais, des
interrupteurs électromagnétiques, des contacteurs et des électrovannes), ceux-ci doivent être pourvus de diodes de protection intégrées
(diodes de récupération de self-induction) pour écarter les crêtes de tension parasite du réseau de bord et des calculateurs. En cas
d'absence de diodes de protection, celles-ci doivent être équipées en deuxième pose antiparallèlement à la bobine de commande.

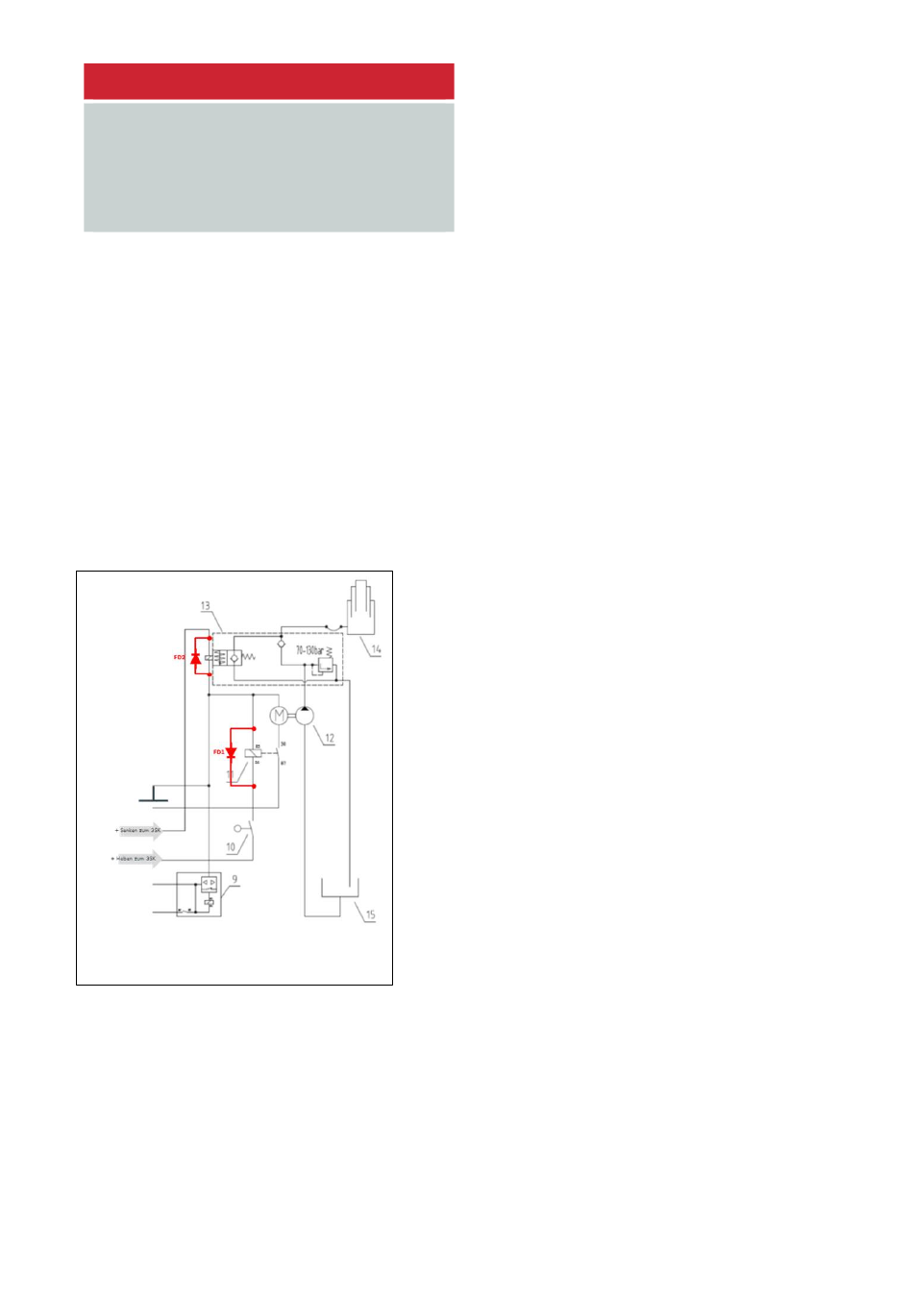

Fig. 1 : exemple de circuit de commande de benne basculante
11 – Soupape basculante électrohydraulique
12 - Pompe hydraulique avec moteur
13 - Relais moteur (lever la benne)
FD1 - Diode de récupération de self-induction relais moteur
FD2 - Diode de récupération de self-induction soupape basculante
Volkswagen Véhicules Utilitaires – Directives de carrosserie - Édition d'avril 2023
2 Caractéristiques techniques pour la planification
Le Multivan – Page 52 sur 95
