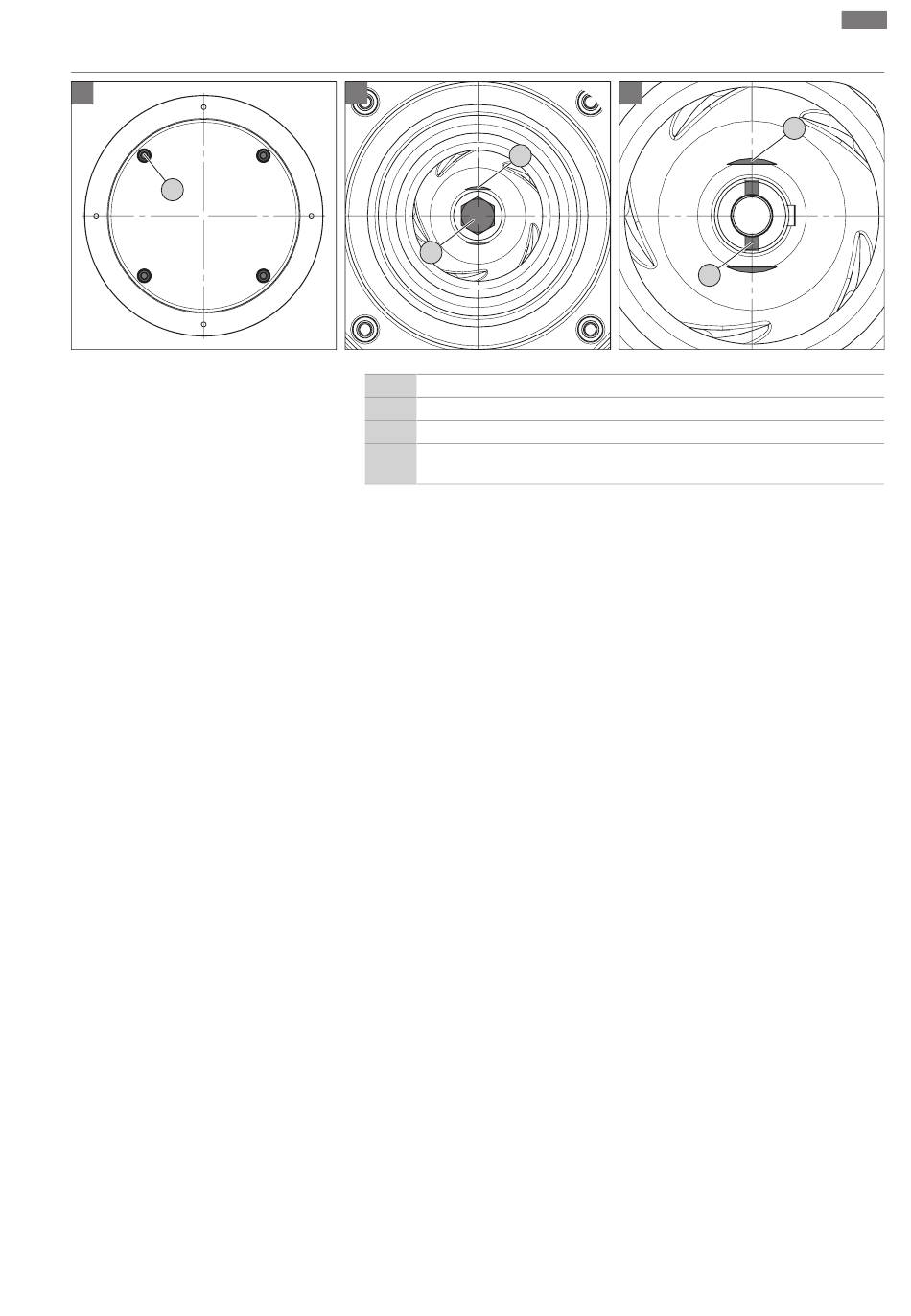

Fig. 8: Допълнително настройте процепа на работното колело
Инструкция за монтаж и експлоатация Wilo-Padus PRO
All manuals and user guides at all-guides.com
Ремонтни работи
2
3
1 Гайки за закрепване на смукателен филтър с фундаментна плоча
2 Равна повърхност за блокиране на работното колело
3 Гайка за закрепване на работното колело
Настройка на езика: Жлеб на регулиращия болт за вкарване на гаечния
4
ключ
‡
Помпата е демонтирана.
‡
Помпата е основно почистена.
‡
Наличен е специален инструмент (Гаечен ключ е включен в комплекта на
доставката).
1. Развийте четирите шестостенни гайки на фундаментната плоча и ги свалете с
шайбата.
2. Извадете смукателния филтър с фундаментната плоча.
3. Блокирайте работното колело напр. с гаечен ключ.
4. Развийте гайката за закрепване на работното колело.
5. Свалете гайката и шайбата.
6. Поставете специалния инструмент (гаечен ключ) в жлеба на регулиращия
болт.
7. Завъртете специалния инструмент по посока на часовниковата стрелка,
докато работното колело опре в смукателния вход.
8. Завъртете специалния инструмент четвърт оборот обратно на часовниковата
стрелка.
9. Поставете шайбата и завийте гайката.
10.Затягане на гайката:
⇒ Padus PRO M05: Макс. въртящ момент на задвижване: 30 Nm!
⇒ Padus PRO M08: Макс. въртящ момент на задвижване: 35 Nm!
11.Освободете блокирането на работното колело.
12.Завъртане на работното колело на ръка. Работното колело не трябва да
опира или да се стърже.
13.Поставете смукателния филтър с фундаментната плоча.
14.Завийте четирите шестостенни гайки с шайба и затегнете. Макс. въртящ
момент на задвижване: 20 Nm!
▶ Процепът на работното колело е коригиран.
