fi
10.1 Juoksupyörän raon säätäminen
1
1

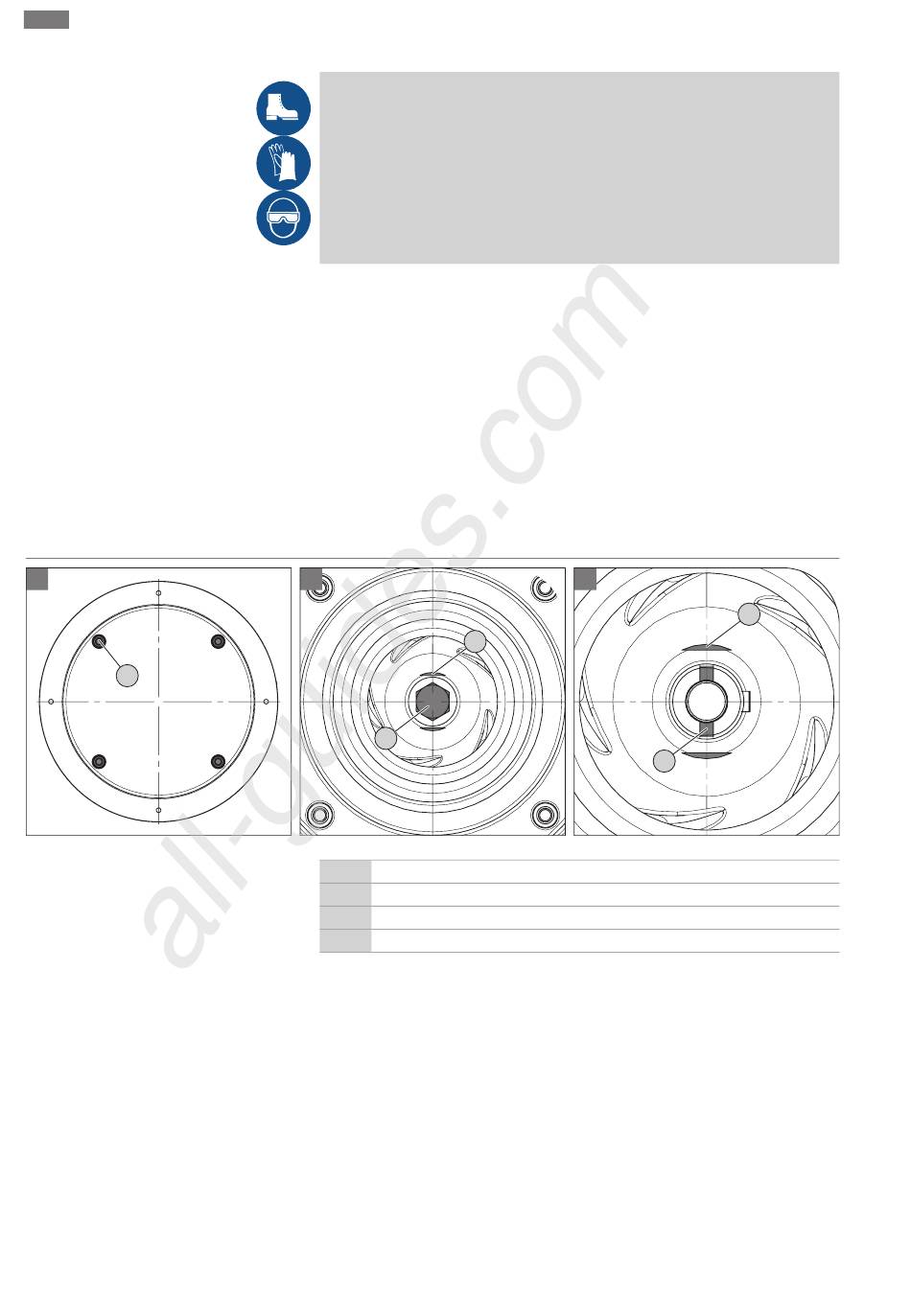

Fig. 8: Juoksupyörän raon säätäminen
256
All manuals and user guides at all-guides.com
Korjaustyöt
VAROITUS
Suojavarusteiden käyttämättä jättämisestä aiheutuvien käsi-, jalka- tai
silmävammojen vaara!
Työskentelyn aikana on (vakavien) loukkaantumisten vaara. Käytä seuraavia
suojavarusteita:
• viiltosuojatut suojakäsineet
• turvajalkineet
• suljetut suojalasit
Ennen korjaustöiden aloittamista seuraavien edellytyksien tulee täyttyä:
▪ Pumppu on jäähtynyt ympäristölämpötilaan.
▪ Pumppu on kytketty jännitteettömäksi ja varmistettu niin, että sitä ei voi kytkeä
epähuomiossa päälle.
▪ Pumppu on puhdistettu huolellisesti ja (tarvittaessa) desinfioitu.
Korjaustöitä koskee yleisesti seuraava:
▪ Aineen ja käyttöaineen ulos valuvat tipat on otettava heti talteen!
▪ O-renkaat, tiivisteet ja ruuvilukitteet on aina vaihdettava!
▪ Noudata liitteen kiristysmomentteja!
▪ Voimankäyttö on ehdottomasti kiellettyä näissä työvaiheissa!
Kun pumpataan hankaavia aineita, juoksupyörä voi kulua. Sen myötä pumpun virtaama
heikkenee. Jotta pumpun kulumista voidaan tasata, juoksupyörän ja imuyhteen välistä
rakoa voidaan säätää.
2
3
1 Imusihdin ja pohjalaatan kiinnitysmutterit
2 Tasopinnat juoksupyörän lukitsemiseen
3 Hattumutteri juoksupyörän kiinnitykseen
4 Välyksen säätö: Säätöruuvin ura kiintoavainta varten
‡
Pumppu on purettu.
‡
Pumppu on puhdistettu huolellisesti.
‡
Erikoistyökalu saatavilla (kiintoavain, sisältyy toimitukseen).
1. Avaa imusihdin neljä kuusiomutteria pohjalaatasta ja ota ne aluslevyineen pois.
2. Vedä imusihti ja pohjalevy pois.
3. Lukitse juoksupyörä esim. kiintoavaimella.
4. Avaa juoksupyörän kiinnityksen hattumutteri.
5. Ota hattumutteri aluslevyineen pois.
6. Aseta erikoistyökalu (kiintoavain) säätöruuvin uraan.
7. Käännä erikoistyökalua myötäpäivään, kunnes juoksupyörä osuu imuyhteeseen.
8. Käännä erikoistyökalua neljänneskierros vastapäivään.
9. Aseta aluslevy paikalleen ja kierrä päälle hattumutteri.
3
2
2
4
