6.5.2.1 Проверка сопротивления изоля-
ции обмотки электродвигателя
6.5.3 Подсоединение трехфазного
электродвигателя
PE U V
M 3~

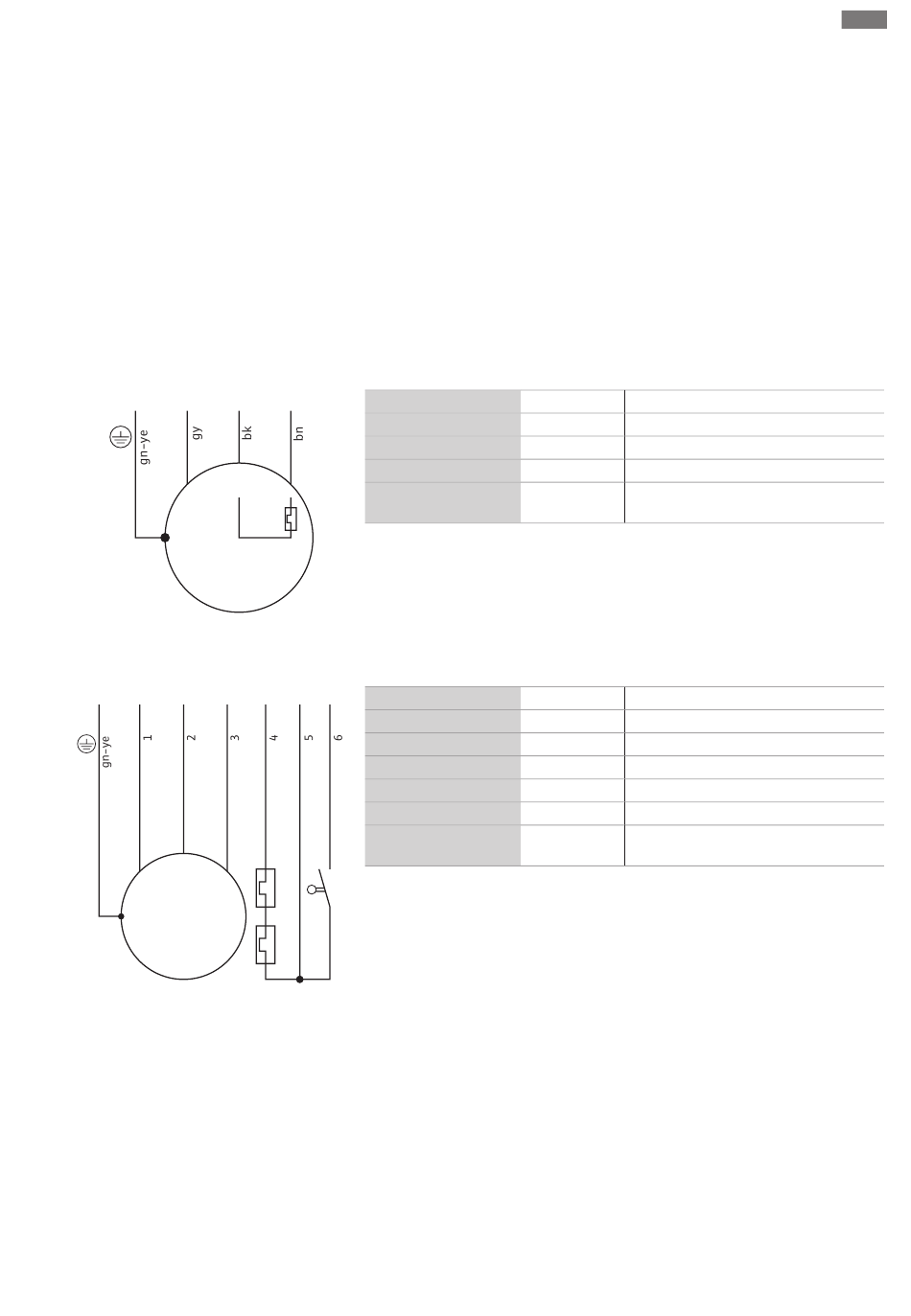

Fig. 4: Схема подсоединения трехфазного
электродвигателя без штекера и поплавка
PE U V W
M 3~
Fig. 5: Схема подсоединения трехфазного
электродвигателя со штекером и поплав-
ком
6.5.4 Настройка защиты электродви-
гателя
6.5.4.1 Прямой пуск
6.5.5 Устройство плавного пуска
Инструкция по монтажу и эксплуатации Wilo-Padus PRO
All manuals and user guides at all-guides.com
Монтаж и электроподключение
Измерить сопротивление изоляции с помощью прибора для проверки изоляции
(измерительное напряжение постоянного тока = 1000 В). Придерживаться следу-
ющих значений:
▪ При первом вводе в эксплуатацию: сопротивление изоляции не должно быть
меньше 20 МОм.
▪ При дальнейших измерениях: значение должно составлять более 2 MОм.
УВЕДОМЛЕНИЕ! У электродвигателей со встроенным конденсатором обмотку
перед проверкой следует замкнуть накоротко!
УВЕДОМЛЕНИЕ! Для правильного направления вращения необходимо наличие
поля правого вращения.
УВЕДОМЛЕНИЕ! Отдельные жилы обозначены в соответствии со схемой элек-
трических подсоединений. Жилы не отрезать! Нет каких-либо дополнитель-
ных способов распознавания жил на схеме электрических подсоединений.
Стандартное исполнение без штекера и поплавка
W
Цвет жилы
Серый (gy)
Черный (bk)
Коричневый (bn)
Зеленый/желтый (gn-
ye)
Кабель электропитания имеет свободные концы. Подсоединение к электросети
выполняется путем подсоединения кабеля электропитания к прибору управле-
ния. Подсоединение к электросети всегда должен выполнять электрик!
Исполнение A со штекером и поплавком
T1 T2 S1
Жила
1
2
3
4, 5
6
Зеленый/желтый (gn-
ye)
Кабель электропитания оснащен CEE-штекером переключателя фаз. Для подсо-
единения к сети штекер вставляется в розетку. Штекер не имеет защиты от за-
топления. Установить розетку с защитой от затопления! Учитывать информа-
цию о классе защиты (IP) штекера.
ОПАСНО! При подсоединении насоса непосредственно к прибору управления
электрическое подсоединение должно выполняться электриком!
Защиту электродвигателя необходимо настраивать в зависимости от выбранного
типа включения.
При полной нагрузке защитный выключатель электродвигателя настраивается на
расчетный ток (см. фирменную табличку). В режиме неполной нагрузки рекомен-
дуется настраивать защитный выключатель электродвигателя на 5 % выше изме-
ренного тока в рабочей точке.
Подключение к устройству плавного пуска невозможно!
Обозначение Клемма
U L1
V L2
W L3
Земля PE
Обозначение Клемма
U L1
V L2
W L3
T1, T2 Контроль обмотки электродвигателя
S1 Поплавковый выключатель
PE Земля
