10.1 Naknadno namještanje razmaka
radnog kola
1
1
Fig. 8: Naknadno namještanje razmaka radnog kola
Upute za ugradnju i uporabu Wilo-Padus PRO
All manuals and user guides at all-guides.com
Popravci
UPOZORENJE
Ozljede ruku, stopala ili očiju zbog nenošenja zaštitne opreme!
Tijekom rada postoji opasnost od (teških) ozljeda. Nosite sljedeću zaštitnu opremu:
• Rukavice za zaštitu od posjekotina
• Sigurnosna obuća
• Zatvorene naočale
Prije početka popravaka sljedeći preduvjeti moraju biti ispunjeni:
▪ Pumpa je ohlađena na temperaturu okoline.
▪ Pumpu odvojite od napona i osigurajte od neovlaštenog ponovnog uključivanja.
▪ Pumpa je temeljito očišćena i (eventualno) dezinficirana.
Za popravke općenito vrijedi:
▪ Odmah pokupite kapljice medija i pogonskog sredstva!
▪ Okrugli brtveni prsteni, brtve i sigurnosne podloške za vijke moraju se uvijek zamijeniti!
▪ Pritom obratite pozornost na zatezne momente u prilogu!
▪ Strogo je zabranjena primjena sile kod tih radova!
Pri transportu abrazivnih medija može doći do trošenja na radnom kolu. Time se
smanjuje prijenosni radni učin pumpe. Da bi se trošenje na radnom kolu uravnotežilo,
razmak između radnoga kola i usisnoga nastavka može se naknadno namjestiti.

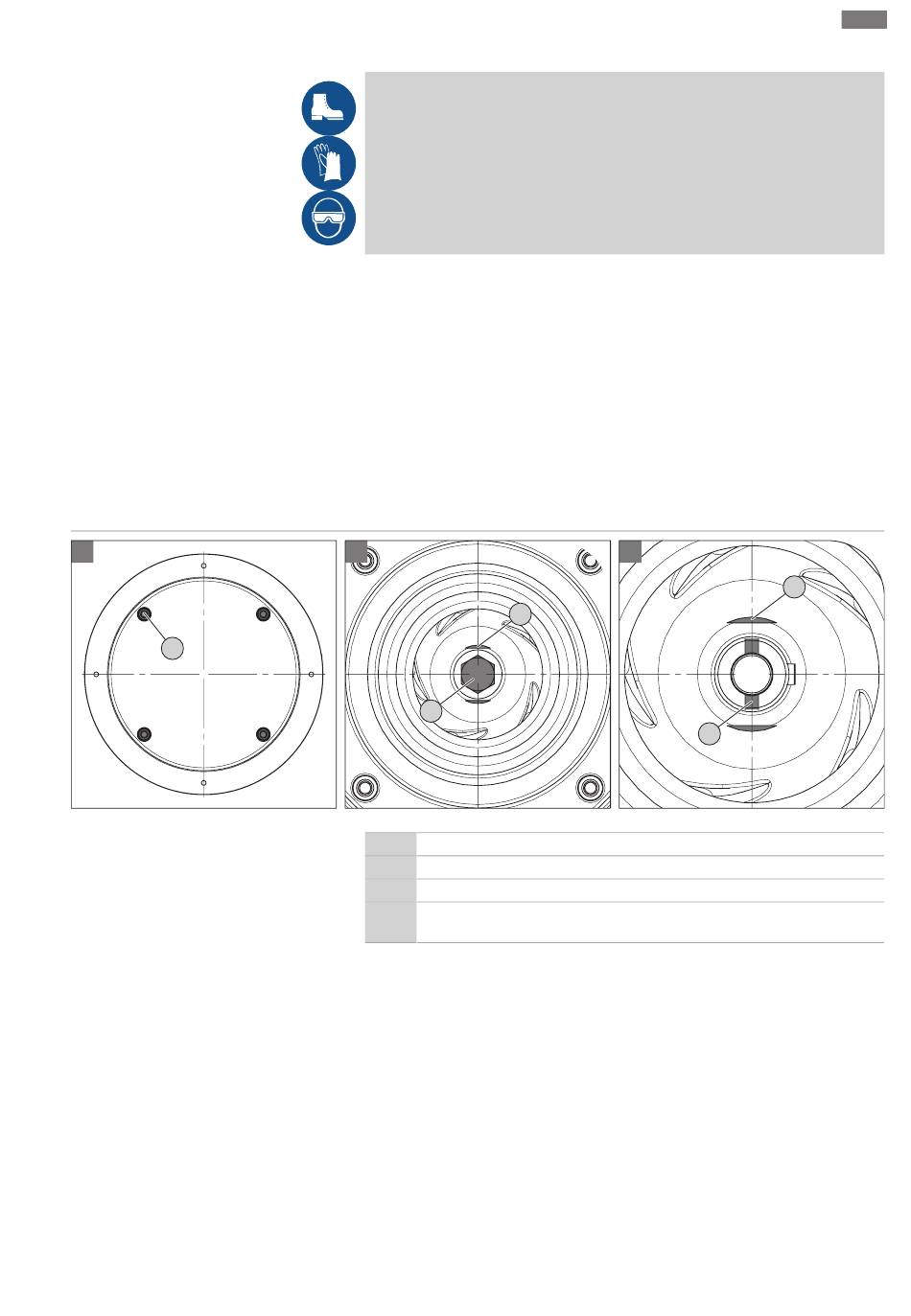

2
3
1 Učvrsne matice usisnog sita s pločom postolja
2 Ravne površine za blokiranje radnog kola
3 Zaobljena matica za učvršćenje radnog kola
Naknadno namještanje proreza: Utor izvršnog vijka za uvođenje viličastog
4
ključa
‡
Pumpa je izvađena.
‡
Pumpa je temeljito očišćena.
‡
Dostupan poseban alat (viličasti ključ, sadržan u opsegu isporuke).
1. Otpustite četiri šesterobridne matice na ploči postolja i skinite s pločom.
2. Skinite usisno sito s pločom postolja.
3. Blokiranje radnog kola, npr. viličastim ključem.
4. Otpustite zaobljenu maticu za učvršćenje radnog kola.
5. Skinite zaobljenu maticu i ploču.
6. Uvedite poseban alat (viličasti ključ) u utor izvršnog vijka.
7. Vrtite poseban alat u smjeru kazaljke na satu sve dok radno kolo ne udari o usisni
nastavak.
8. Poseban alat okrenite jednu četvrtinu u smjeru suprotnom od smjera kazaljke na
satu.
3
2
hr
2
4
