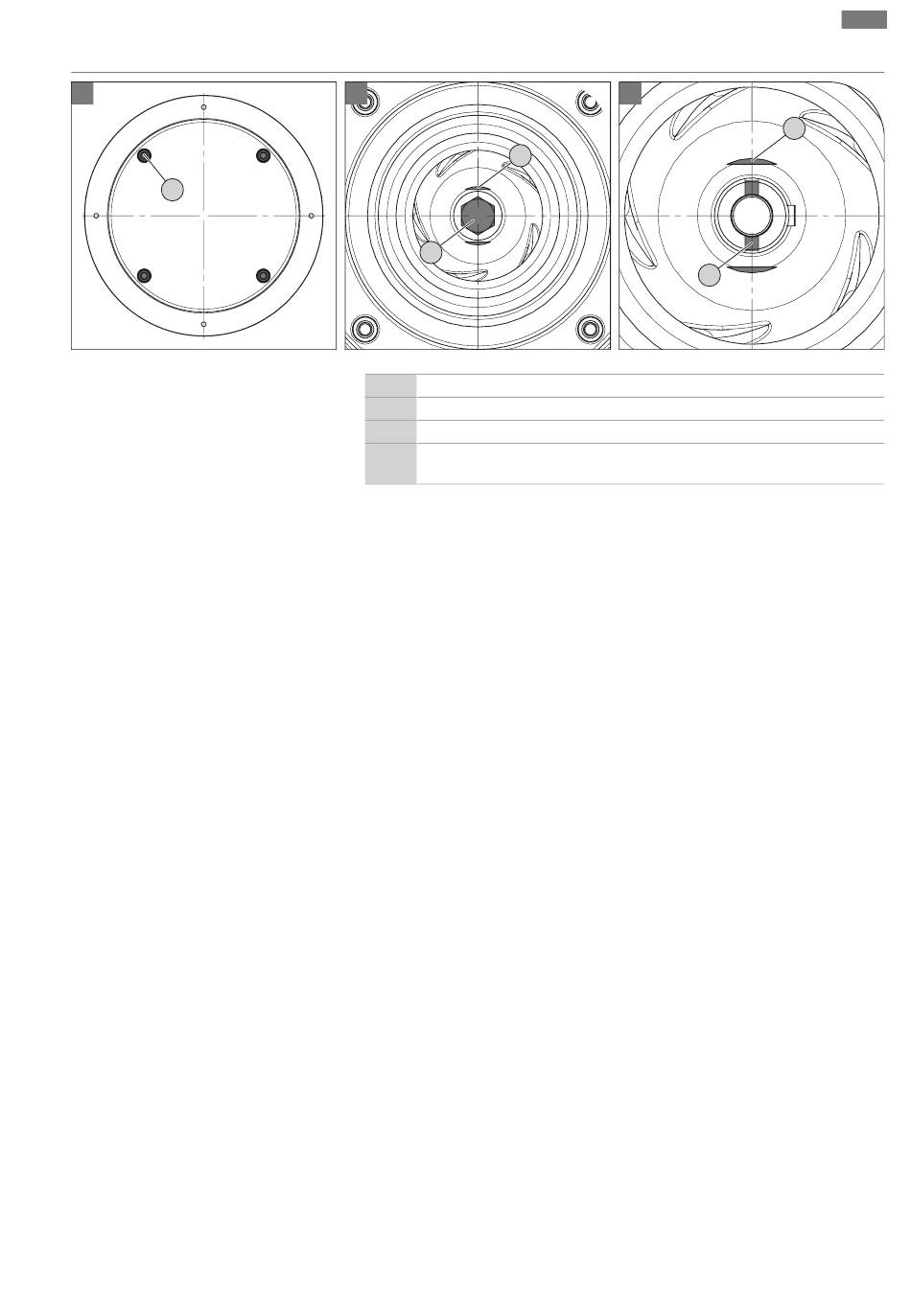

Fig. 8: Корректировка зазора рабочего колеса
Инструкция по монтажу и эксплуатации Wilo-Padus PRO
All manuals and user guides at all-guides.com
Ремонтные работы
2
3
1
Крепежные гайки фильтра на всасывающем патрубке с опорной рамой
2
Торцовые поверхности для фиксации рабочего колеса
3
Колпачковая гайка для крепления рабочего колеса
Регулировка зазора: паз установочного винта для вставки рожкового
4
ключа
‡
Насос демонтирован.
‡
Насос основательно очищен.
‡
Имеется специальный инструмент (рожковый ключ, входит в комплект по-
ставки).
1. Открутите четыре шестигранные гайки на опорной раме и снимите вместе с
шайбой.
2. Снимите фильтр на всасывающем патрубке с опорной рамой.
3. Зафиксируйте рабочее колесо, например, гаечным ключом.
4. Отпустите колпачковую гайку, фиксирующую рабочее колесо.
5. Снимите колпачковую гайку и шайбу.
6. Вставьте специальный инструмент (рожковый ключ) в паз установочного
винта.
7. Поворачивайте специальный инструмент по часовой стрелке, пока рабочее
колесо не упрется возле всасывающего патрубка.
8. Поверните специальный инструмент на четверть оборота против часовой
стрелки.
9. Вставьте шайбу и колпачковую гайку.
10.Затяжка колпачковой гайки.
⇒ Padus PRO M05: макс. крутящий момент затяжки: 30 Н·м.
⇒ Padus PRO M08: макс. крутящий момент затяжки: 35 Н·м.
11.Отпустите крепление рабочего колеса.
12.Проверните рабочее колесо от руки. Рабочее колесо не должно цепляться и
затирать.
13.Вставьте фильтр на всасывающем патрубке с опорной рамой.
14.Накрутите четыре шестигранные гайки с шайбой и затяните. Макс. крутящий
момент затяжки: 20 Н·м.
▶ Зазор рабочего колеса откорректирован.
