6.5.1 Verkonpuoleinen suojaus
6.5.2 Huoltotyöt
6.5.2.1 Moottorin käämityksen
eristysvastuksen tarkastus
6.5.3 3-vaihevirtamoottorin liitäntä
PE U V
M 3~

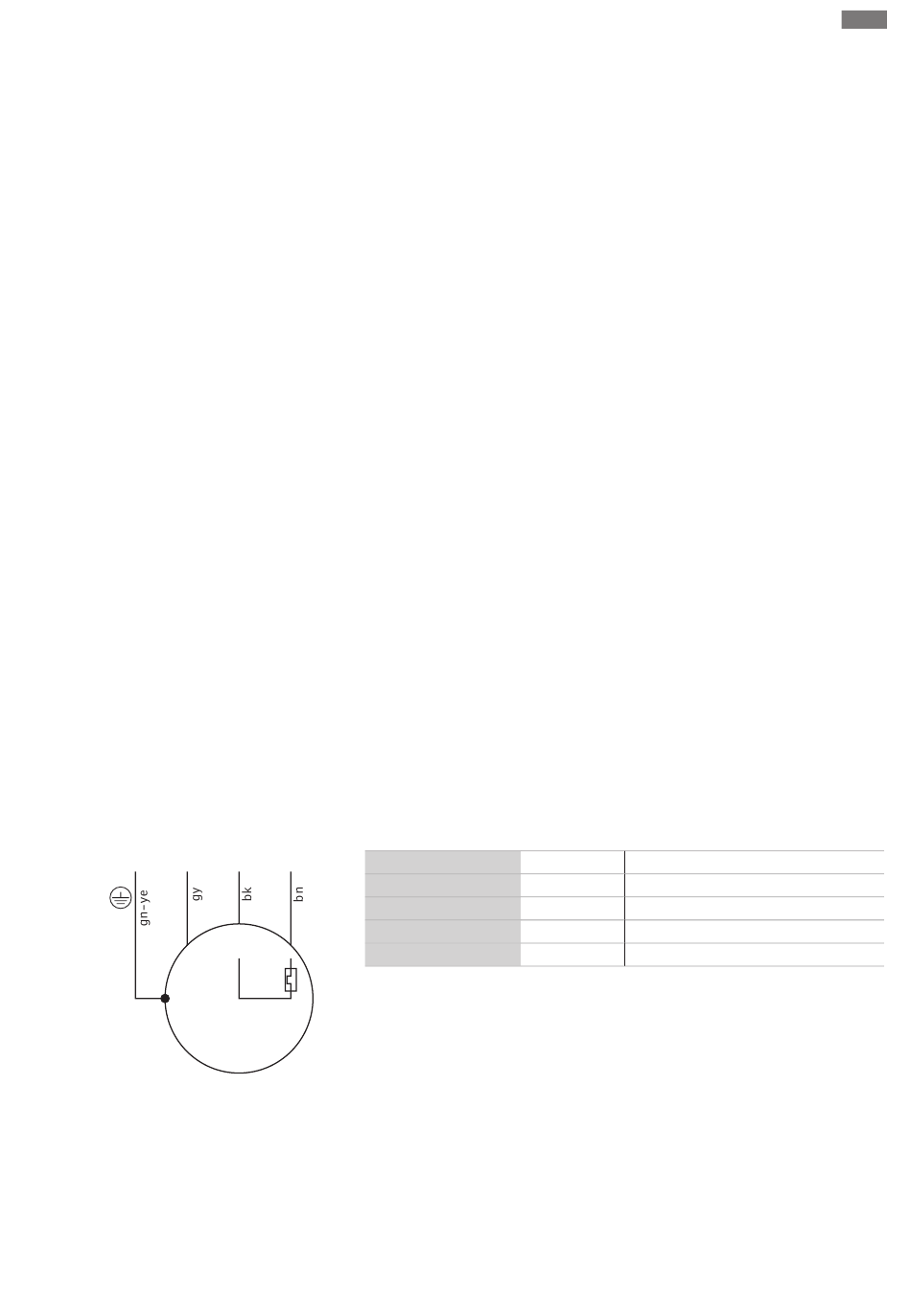

Fig. 4: Ilman pistoketta ja uimuria olevan 3-
vaihevirtamoottorin liitäntäkaavio
Asennus- ja käyttöohje Wilo-Padus PRO
All manuals and user guides at all-guides.com
Asennus ja sähköliitäntä
▪ Teholähde verkon puolella 3-vaihevirtamoottoreille, joissa on oikealle kääntyvä
kiertokenttä.
▪ Liitäntäkaapeli on asennettava paikallisten määräyksien mukaan ja liitettävä johtimien
käytön mukaisesti.
▪ Liitä valvontalaite ja tarkista sen toiminto.
▪ Maadoitus suoritetaan paikallisten määräyksien mukaisesti.
Katkaisin
Katkaisimen koko ja kytkentäominaisuudet riippuvat liitetyn tuotteen nimellisvirrasta.
Noudata paikallisia määräyksiä.
Moottorin suojakytkin
Jos tuotteessa ei ole pistoketta, asiakkaan on hankittava moottorin suojakytkin!
Vähimmäisvaatimuksena on terminen rele / moottorin suojakytkin
lämpötilakompensaatiolla, erotuskäynnistymisellä ja uudelleenkäynnistyksen estolla
kansallisten säädösten mukaisesti. Herkkiin sähköverkkoihin suositellaan asiakkaan
hankittavien ylimääräisten suojavarusteiden asennusta (esim. ylijännite-, alijännite- tai
vaihevikarele jne.).
Vikavirtasuojakytkin (RCD)
Noudata paikallisten sähköyhtiöiden määräyksiä! Vikavirtasuojakytkimen käyttöä
suositellaan.
Jos henkilöt voivat joutua kosketuksiin tuotteen ja johtavien nesteiden kanssa, suojaa
liitäntä vikavirtasuojakytkimellä (RCD).
Tarkista moottorin käämityksen eristysvastus ennen asennusta. Jos mitatut arvot
poikkeavat vaatimuksista, moottoriin tai liitäntäkaapeliin voi olla päässyt kosteutta.
Pyydä vikatapauksessa neuvoja asiakaspalvelusta.
Tarkasta eristysvastus eristysvastusmittarilla (mittaustasajännite = 1000 V). Seuraavia
arvoja on noudatettava:
▪ Ensimmäisessä käyttöönotossa: Eristysvastus ei saa olla alle 20 MΩ.
▪ Myöhemmissä mittauksissa: Arvon on oltava yli 2 MΩ.
HUOMAUTUS! Integroidulla kondensaattorilla varustetuissa moottoreissa
käämitykset on oikosuljettava ennen tarkastusta!
HUOMAUTUS! Jotta pyörimissuunta on oikea, kiertokentän on pyörittävä oikealle.
HUOMAUTUS! Yksittäiset johtimet on merkitty liitäntäkaavion mukaan. Älä katkaise
johtimia! Johdinmerkintöjen ja liitäntäkaavion välillä ei ole muuta järjestystä.
Vakiomalli ilman pistoketta ja uimuria
W
Johtimen väri
harmaa (gy)
musta (bk)
ruskea (bn)
vihreä/keltainen (gn-ye) Maa
Liitäntäkaapeli on varustettu vapailla kaapelinpäillä. Liitäntä sähköverkkoon tapahtuu
liittämällä liitäntäkaapeli säätölaitteeseen. Anna sähköliitäntä aina sähköalan
ammattilaisen tehtäväksi!
Nimitys Liitin
U L1
V L2
W L3
PE
