6.5.2 Underhållsarbeten
6.5.2.1 Kontroll av motorlindningens
isolationsmotstånd
6.5.3 Anslutning trefasmotor
PE U V
M 3~

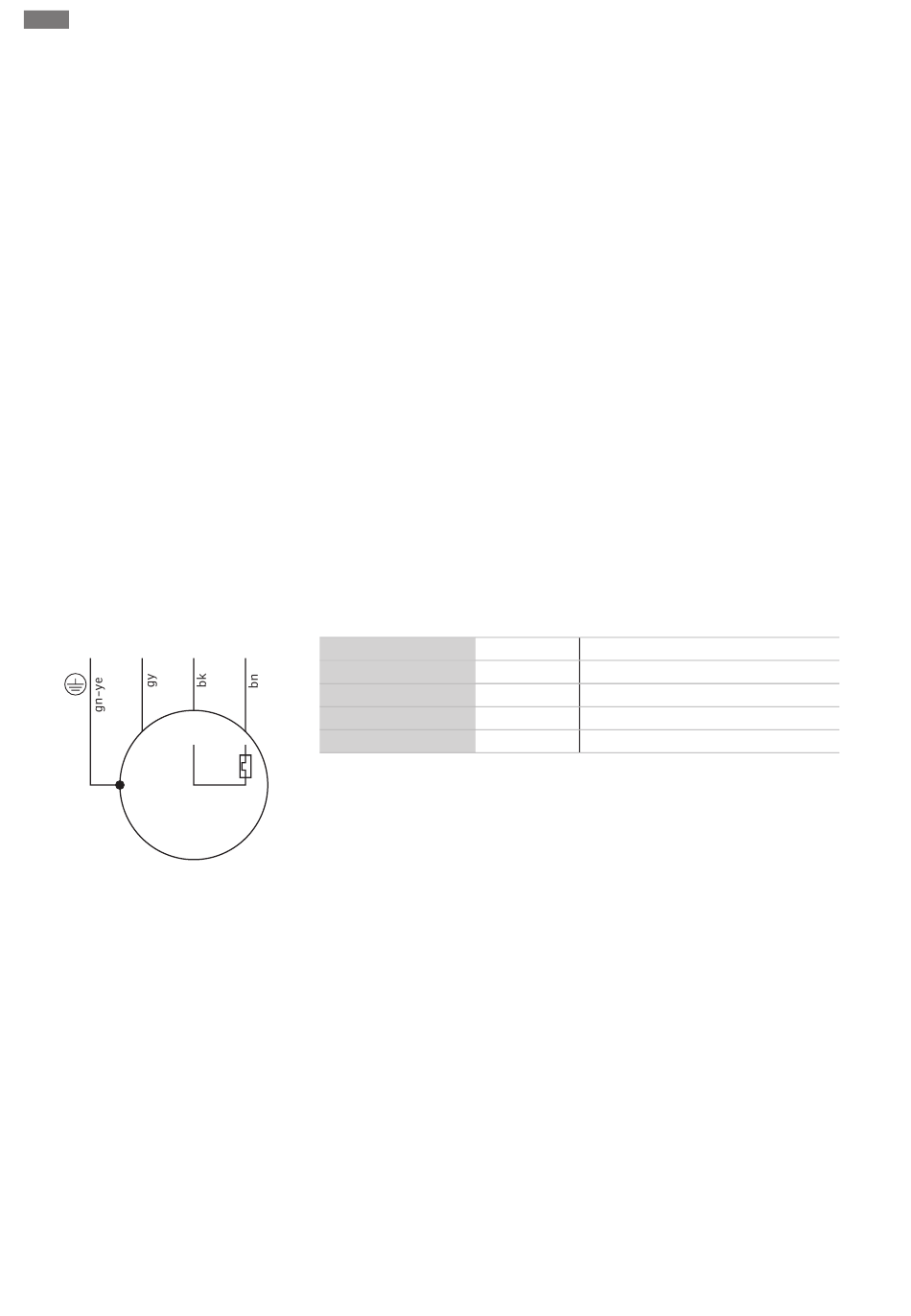

Fig. 4: Anslutningsschema trefasmotor utan
stickkontakt och flottör
738
All manuals and user guides at all-guides.com
Installation och elektrisk anslutning
Motorskyddsbrytare
Ordna en motorskyddsbrytare på platsen för produkter utan stickkontakt! Minimikravet
är ett termiskt relä/en motorskyddsbrytare med temperaturkompensering,
differentialutlösning och återinkopplingsspärr enligt lokala föreskrifter. Vid känsliga
elnät rekommenderas ytterligare skyddsanordningar på platsen (t.ex. överspännings-,
underspännings- eller fasavbrottsrelä osv.).
Jordfelsbrytare med en utlösningsström (RCD)
Följ föreskrifterna från det lokala elförsörjningsbolaget! Vi rekommenderar att en
jordfelsbrytare med en utlösningsström används.
Säkra anslutningen med en jordfelsbrytare med en utlösningsström (RCD) om
människor kan komma i kontakt med produkten och ledande vätskor.
Kontrollera motorlindningens isoleringsresistans före installationen. Om de uppmätta
värdena avviker från riktlinjerna kan fukt ha trängt in i motorn eller anslutningskabeln.
Kontakta Wilos kundsupport vid fel.
Mät isolationsmotståndet med en isoleringsmätare (mätspänning (likspänning) = 1
000 V). Håll följande värden:
▪ Vid första idrifttagning: isolationsmotståndet får inte underskrida 20 MΩ.
▪ Vid ytterligare mätningar: värdet måste vara större än 2 MΩ.
OBS! Kortslut lindningarna på motorer med integrerad kondensator före kontrollen!
OBS! För rätt rotationsriktning måste rotationsfältet vara högerroterande.
OBS! De enskilda ledarna är markerade enligt anslutningsschemat. Kapa inte ledare!
Det finns ingen ytterligare samordning mellan ledarbeteckning och
anslutningsschema.
Standardutförande utan stickkontakt och flottör
W
Ledarfärg
Grå (gy)
Svart (bk)
Brun (bn)
Grön/gul (gn-ye)
Anslutningskabeln är utrustad med fri kabelände. Anslutningen till elnätet upprättas
genom att anslutningskabeln ansluts till automatikskåpet. Låt alltid en kvalificerad
elektriker utföra elektriska anslutningar!
Beteckning Plint
U L1
V L2
W L3
Jord PE
WILO SE 2019-10
