Wilo Padus PRO M08L/T039-540/A Notice De Montage Et De Mise En Service page 228

et
10.1 Tööratta pilu seadistamine
1
1

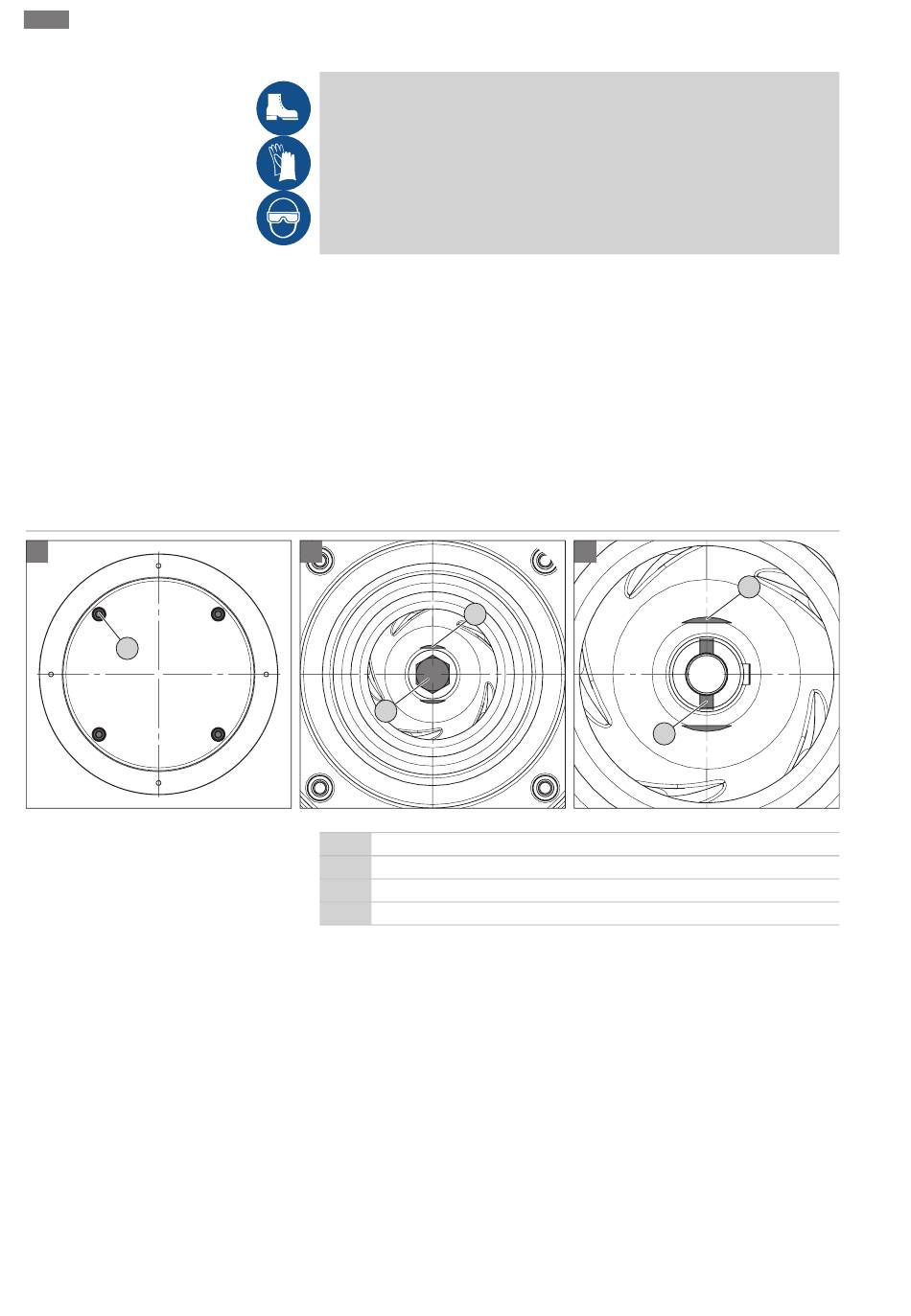

Fig. 8: Tööratta pilu seadistamine
228
All manuals and user guides at all-guides.com
Remonditööd
HOIATUS
Puuduva kaitsevarustuse tõttu võib saada käe-, jala- või silmavigastusi!
Töö ajal esineb (raskete) vigastuste oht. Kandke alljärgnevat kaitsevarustust:
• kaitsekindad lõikevigastuste vältimiseks
• turvajalatsid
• suletud kaitseprillid
Enne remonditööde tegemist peavad olema täidetud järgmised tingimused.
▪ Pump on jahtunud keskkonnatemperatuurini.
▪ Lülitage pump pingevabaks ning kindlustage kogemata sisselülitamise vastu.
▪ Pump on põhjalikult puhastatud ja (vajaduse korral) desinfitseeritud.
Remonditööde puhul kehtib üldiselt järgmine:
▪ Vedelike ja töövedelike tilgad tuleb kohe kokku pühkida!
▪ Rõngastihendid, tihendid ja keermetihendid tuleb alati asendada!
▪ Pöörake tähelepanu lisas ära toodud pingutusmomentidele!
▪ Nende tööde juures on jõu kasutamine rangelt keelatud!
Abrasiivsete vedelike pumpamisel võib tööratas kuluda. Seeläbi langeb pumpa
töövõimsus. Tööratta kulumise kompenseerimiseks saab tööratta ja imiava vahelist pilu
reguleerida.
2
3
1 Alusplaadiga imikurna kinnitusmutrid
2 Tööpinnad tööratta kinnitamiseks
3 Tööratta kinnituse kübarmutter
4 Pilu seadistamine: seadekruvi soon harkvõtme sisestamiseks
‡
Pump on demonteeritud.
‡
Pump on põhjalikult puhastatud.
‡
Eritööriist on olemas (harkvõti, sisaldub tarnekomplektis).
1. Vabastage alusplaadil neli kuuskantmutrit ja eemaldage koos seibiga.
2. Tõmmake imikurn koos alusplaadiga ära.
3. Fikseerige tööratas, nt mutrivõtmega.
4. Vabastage tööratta kinnituse kübarmutter.
5. Eemaldage kübarmutter ja seib.
6. Sisestage eritööriist (harkvõti) seadekruvi soonde.
7. Keerake eritööriista päripäeva, kuni tööratas puudutab imiava.
8. Keerake eritööriista veerand pööret vastupäeva.
9. Pange seib peale ja keerake kübarmutter otsa.
10.Pingutage kübarmutrit:
3
2
2
4
WILO SE 2019-10
