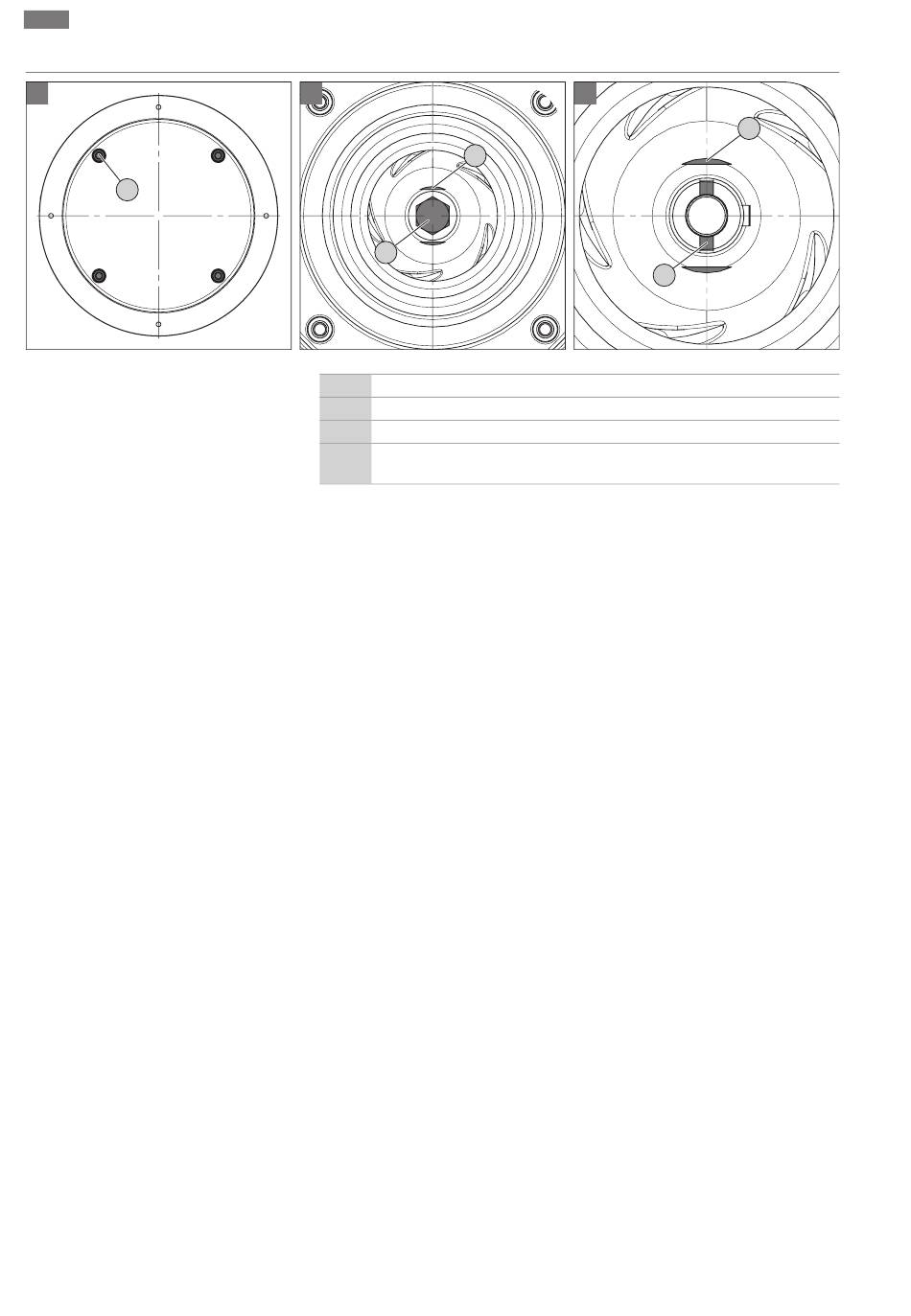

Fig. 8: Regolare la distanza della girante
374
All manuals and user guides at all-guides.com
Interventi di riparazione
2
3
1 Dadi di fissaggio griglia di aspirazione con basamento
2 Superfici piane per l'arresto della girante
3 Dado a cappello per fissaggio girante
Regolazione della distanza: scanalatura della vite di registro per l'inserimento
4
della chiave a forcella
‡
Pompa smontata.
‡
Pompa accuratamente pulita.
‡
Utensile speciale presente (chiave a forcella compresa nella fornitura).
1. Allentare i quattro dadi esagonali presso il basamento e rimuovere unitamente alla
rondella.
2. Rimuovere la griglia di aspirazione con il basamento.
3. Bloccare la girante, ad es. con una chiave fissa.
4. Allentare il dado a cappello per il fissaggio della girante.
5. Rimuovere dado a cappello e rondella.
6. Introdurre l'utensile speciale (chiave a forcella) nella scanalatura della vite di regi-
stro.
7. Ruotare l'utensile speciale in senso orario fino a quando la girante non poggia sulla
bocca aspirante.
8. Ruotare l'utensile speciale di un quarto di giro in senso antiorario.
9. Montare la rondella e avvitare il dado a cappello.
10.Serrare il dado a cappello:
⇒ Padus PRO M05: Coppia di serraggio max.: 30 Nm!
⇒ Padus PRO M08: Coppia di serraggio max.: 35 Nm!
11.Rimuovere il blocco della girante.
12.Ruotare manualmente la girante. La girante non deve né battere né strisciare.
13.Applicare la griglia di aspirazione con il basamento.
14.Avvitare e serrare i quattro dadi esagonali unitamente alla rondella. Coppia di ser-
raggio max.: 20 Nm!
▶ Distanza della girante corretta.
3
2
2
4
