10.1 Efterjustering af pumpehjulsspal-
te
1
1
Fig. 8: Efterjustering af pumpehjulsspalte
Monterings- og driftsvejledning Wilo-Padus PRO
All manuals and user guides at all-guides.com
Reparationer
ADVARSEL
Hånd-, fod- eller øjenlæsioner som følge af manglende personlige vær-
nemidler!
Under arbejdet er der fare for (alvorlige) kvæstelser. Brug følgende personlige vær-
nemidler:
• Sikkerhedshandsker mod skæreskader
• Sikkerhedssko
• Lukkede beskyttelsesbriller
Før reparationsarbejderne påbegyndes, skal følgende forudsætninger være opfyldt:
▪ Pumpen er kølet ned til den omgivende temperatur.
▪ Spændingsforsyningen til pumpen er afbrudt, og spændingen er sikret mod utilsigtet
genindkobling.
▪ Pumpen er grundigt rengjort og (eventuelt) desinficeret.
Ved reparationsarbejder gælder generelt:
▪ Lækager af pumpemedie og forbrugsmiddel opsamles straks!
▪ O-ringe, pakninger og skruelåseindretninger skal altid skiftes ud!
▪ Overhold tilspændingsmomenterne i bilaget!
▪ Det er strengt forbudt at anvende unødigt voldsomme kræfter ved dette arbejde!
Ved pumpning af slibende pumpemedier kan der ske slid på pumpehjulet. Derved falder
pumpens pumpeydelse. For at udjævne sliddet på pumpehjulet, kan spalten mellem
pumpehjulet og sugestudsen efterjusteres.
2
3

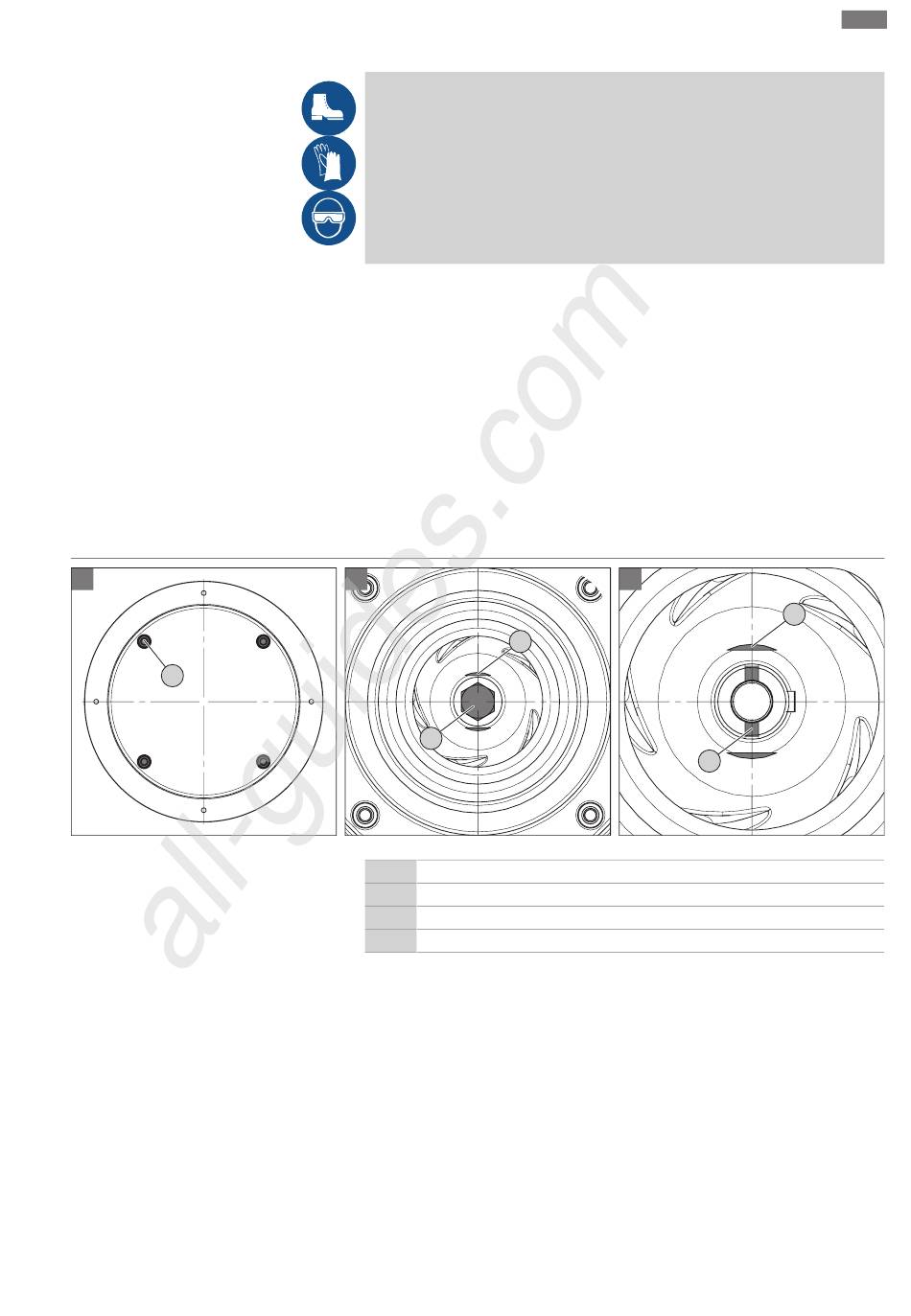

1 Fastgøringsmøtrikker sugesi mit bundplade
2 Planflader til låsning af pumpehjulet
3 Hættemøtrik til fastgørelse af pumpehjul
4 Efterjustering af spalte: Justeringsskruens not til indføring af gaffelnøglen
‡
Pumpen er afmonteret.
‡
Rengør pumpen grundigt.
‡
Specialværktøj forefindes (gaffelnøgle er indeholdt i leveringsomfanget).
1. Løsn fire sekskantmøtrikker på bundpladen, og tag dem af sammen med skiven.
2. Træk sugesien med bundpladen af.
3. Lås pumpehjulet f.eks. med en gaffelnøgle.
4. Løsn hættemøtrikken til fastgørelse af pumpehjul.
5. Tag hættemøtrik og skive af.
6. Før specialværktøjet (gaffelnøgle) ind i justeringsskruens not.
7. Drej specialværktøjet med uret, indtil pumpehjulet støder imod sugestudsen.
8. Drej specialværktøjet en kvart omgang mod uret.
9. Sæt skiven på, og skru hættemøtrikken i.
3
2
