PE U V W
M 3~

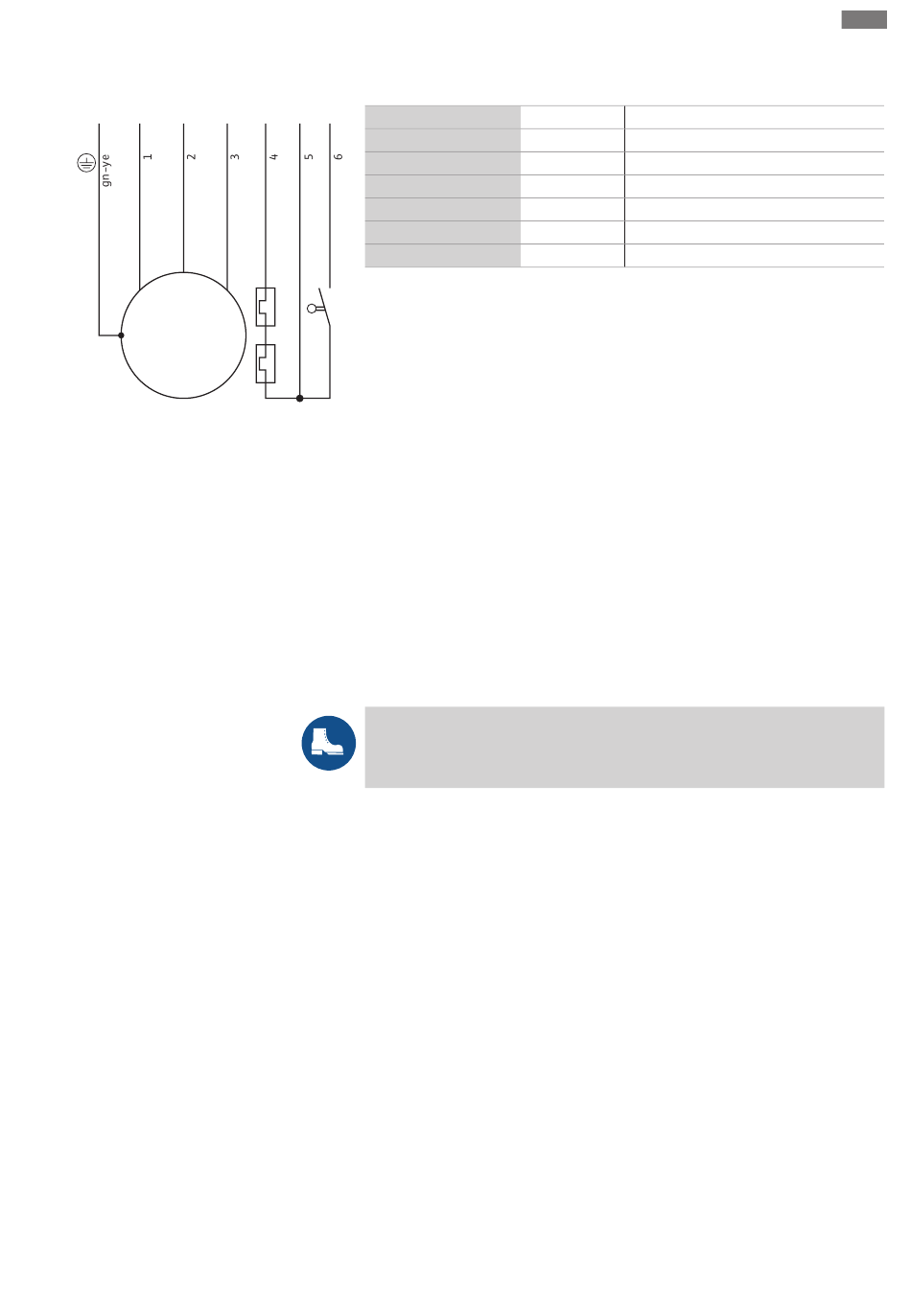

Fig. 5: Priključna shema trofaznog motora s
utikačem i plovkom
6.5.4 Postavljanje zaštite motora
6.5.4.1 Izravno uključivanje
6.5.5 Meki zalet
6.5.6 Pogon s pretvaračem frekvencije
7 Puštanje u pogon
7.1 Kvalifikacija osoblja
7.2 Korisnikove obveze
7.3 Kontrolna lampica smjera
okretanja (samo kod trofaznih
motora)
Upute za ugradnju i uporabu Wilo-Padus PRO
All manuals and user guides at all-guides.com
Puštanje u pogon
Izvedba „A" s utikačem i plovkom
T1 T2 S1
Žila
1
2
3
4, 5
6
Zelena/žuta (gn-ye)
Priključni je kabel opremljen CEE utikačem za zamjenu faza. Priključivanje na strujnu
mrežu odvija se uticanjem utikača u utičnicu. Utikač nije siguran od preplavljivanja.
Utičnicu montirajte tako da je sigurna od preplavljivanja! Poštujte podatke o stupnju
zaštite (IP) utikača.
OPASNOST! Ako se pumpa priključuje izravno na uključni uređaj, električar mora
obaviti električno priključivanje!
Zaštita motora mora biti namještena ovisno o odabranoj vrsti uključenja.
U slučaju punog opterećenja namjestite zaštitnu sklopku motora na nazivnu struju (vidi
tipsku pločicu). U slučaju rada s djelomičnim opterećenjem preporučuje se namjestiti
zaštitnu sklopku motora 5 % iznad izmjerene struje u radnoj točki.
Priključivanje na uređaj za meki zalet nije moguće!
Rad na pretvaraču frekvencije nije dopušten.
UPOZORENJE
Ozljede stopala zbog nenošenja zaštitne opreme!
Tijekom rada postoji opasnost od (teških) ozljeda. Nosite zaštitnu obuću!
▪ Električni radovi: Električne radove mora obavljati električar.
▪ Rukovanje/upravljanje: Osoblje za posluživanje mora biti podučeno o načinu
funkcioniranja čitavog postrojenja.
▪ Spremite upute za ugradnju i uporabu uz pumpu ili na za to predviđenom mjestu.
▪ Upute za ugradnju i uporabu staviti na raspolaganje na jeziku koji osoblje razumije.
▪ Osigurati da je svo osoblje s razumijevanjem pročitalo upute za ugradnju i uporabu.
▪ Sve sigurnosne naprave i sklopovi za isključenje u nuždi na strani postrojenja aktivni su i
ispitana je njihova besprijekorna funkcija.
▪ Pumpa je namijenjena za primjenu u zadanim pogonskim uvjetima.
Tvornički je ispitan i namješten ispravan smjer vrtnje pumpe za desno okretno polje.
Priključivanje se vrši prema podatcima u poglavlju „Električni priključak".
Provjera smjera vrtnje
Električar kontrolira okretno polje na mrežnom priključku uređajem za ispitivanje
okretnog polja. Za ispravan smjer vrtnje na mrežnom priključku treba postojati desno
okretno polje. Pumpa nije odobrena za pogon na lijevom okretnom polju! OPREZ! Ako
se smjer vrtnje provjerava probnim radom, treba se pridržavati uvjeta okruženja i
radnih uvjeta!
Pogrešan smjer vrtnje
Pri pogrešnom smjeru vrtnje zamjenjuju se dvije faze na mrežnome priključku.
Naziv Stezaljka
U L1
V L2
W L3
T1, T2 Nadzor namotaja motora
S1 Sklopka s plovkom
PE Uzemljenje
hr
