1) Effectuez TOUTES les étapes de la
section 4 "Préparation du véhicule"
2) Accédez au connecteur de contrôle
de l'ordinateur
Type rectangulaire
• Ouvrez le couvercle articulé du
connecteur.
• Certains connecteurs utilisent une
graisse spéciale sur les contacts pour
éviter la corrosion. Ne l'essuyez pas!
Type circulaire
• Retirez le couvercle protecteur en
caoutchouc du connecteur.
3) Mettez le
contact MAIS
NE DÉMARREZ
PAS LE
MOTEUR

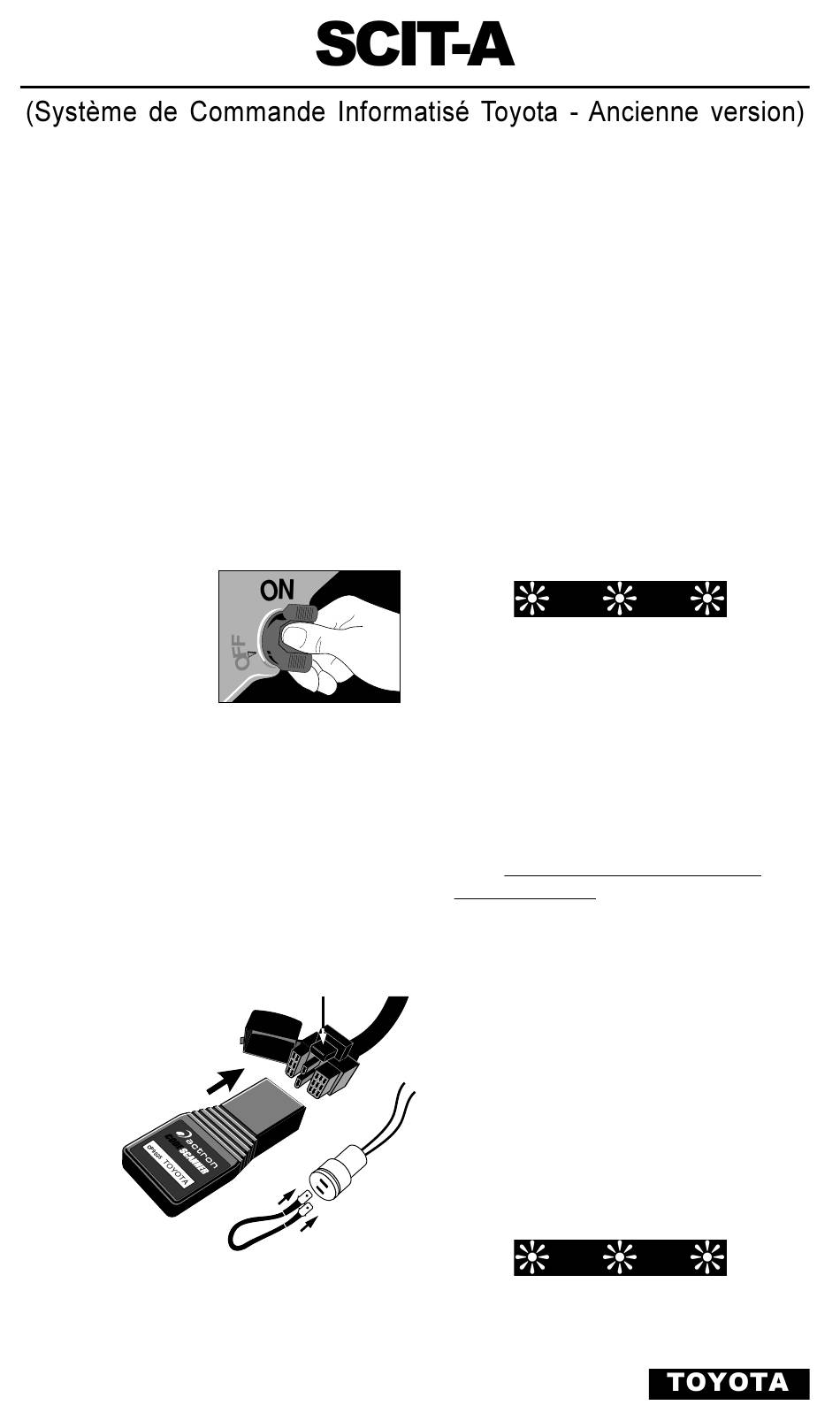

4) Installez le lecteur de codes
Connecteur de contrôle rectangulaire
• Branchez le lecteur de codes dans le
connecteur.
Remarque: Le lecteur de codes ne
couvre pas complètement tous les
contacts d'un connecteur à 24
broches. C'est normal.
• Le lecteur de
code ne tient
que dans un
seul sens sur le
connecteur
de
contrôle.
• Le
lecteur
de
code
n'endommagera
pas l'ordinateur
du moteur du véhicule.
Connecteur de contrôle circulaire
• Branchez le fil noir dans les deux
190
Retirez le bouchon
s'il y a lieu
contacts du connecteur de contrôle.
(Les manuels d'entretien les appellent
les bornes "T" et "E".)
• Le fil n'endommagera pas l'ordinateur
du moteur du véhicule.
5) Obtenez les codes du témoin
"CONTRÔLE" du moteur clignotant
• Comptez les clignotements pour
obtenir les codes de panne
• Seuls les codes de 1 à 14 sont
utilisés.
- Il y a une pause d'une seconde
entre les clignotements.
Par exemple, le code 3 ressemble à
PAUSE
CLIGNOTEMENT (pause d'une seconde)
CLIGNOTEMENT (pause d'une seconde)
CLIGNOTEMENT
• Les codes de deux chiffres sont
envoyés comme un grand groupe de
clignotements. C'est à dire qu'un code
10 est 10 clignotements qui se
suivent, un code 12 est 12
clignotements qui se suivent, etc.
• Il y a une pause de 4,5 secondes
entre les codes
• Après que tous les codes soient
envoyés, la séquence entière est
répétée. Cela continue jusqu'à ce que
le contact soit coupé ou que le lecteur
de code soit débranché.
Remarque: Ceci veut dire qu'un code 1
(Système OK) apparaît comme un seul
clignotement toutes les 4,5 secondes.
• Les codes sont envoyés en ordre
numérique croissant.
Exemple de code 3 uniquement
PAUSE
CLIGNOTEMENT-CLIGNOTEMENT-
CLIGNOTEMENT
(pause de 4,5 secondes, puis recommence)
PAUSE
PAUSE
