68 – PT FSV400, FSS400 MEDIDOR DE VAZÃO TIPO VORTEX & TURBILHÃO | CI/FSV/FSS/430/450-X1 REV. I
... 7 Colocação em funcionamento
... Aparelhos com comunicação HART® e Modbus®
Para a medição de energia, é possível selecionar os tipos de
substância "Saturated Steam", "Overheated Steam" ou "Hot
Water".
O cálculo realiza-se de acordo com IAPWS-IF97.
Cálculo de energia bruta para vapor
(
Q = Q × H
p m steam
Cálculo de energia bruta para água quente / condensados
(
Q = Q × H
p m water
Símbolos utilizados
Q Energia bruta
p
Q Caudal mássico
m
H Entalpia de vapor
steam
H Entalpia de água
water
H Entalpia de água (alimentação)
water in
H Entalpia de água (retorno)
water out
Condições necessárias para a medição de energia:
• Durante a medição de energia do vapor, este deve
condensar completamente.
• O processo deve formar um sistema fechado, uma vez
que as perdas de energia por fugas não são consideradas.
Cálculo da massa de vapor
Para calcular a masse de vapor existem as seguintes
possibilidades:
• Densidade calculada a partir da temperatura (apenas para
vapor saturado)
• Densidade calculada a partir da pressão (apenas para
vapor saturado)
• Densidade calculada a partir da pressão e temperatura
• Densidade constante
No caso de um transdutor de pressão ligado, ocorre uma
verificação automática ao estado do vapor. É feita uma distinção
entre ar húmido, vapor saturado e vapor sobreaquecido.
Independentemente do tipo de substância selecionado é sempre
calculada a densidade correta.
498
)
− H
water
)
− H
in water out
_ _
Se não estiver nenhum transdutor de pressão ligado, ao
selecionar o tipo de vapor "Overheated Steam" é necessário
introduzir uma pressão constante para o reconhecimento do
estado e, se necessário, o cálculo da densidade.
O valor da densidade do vapor (constante) deve estar sempre
registado no transdutor para poder definir os limites da área de
medição para Q DN em unidades de massa.
max
Para isso, basta um valor aproximado, uma vez que os diagramas
de densidade fornecem valores de referência para a
determinação da densidade do vapor.

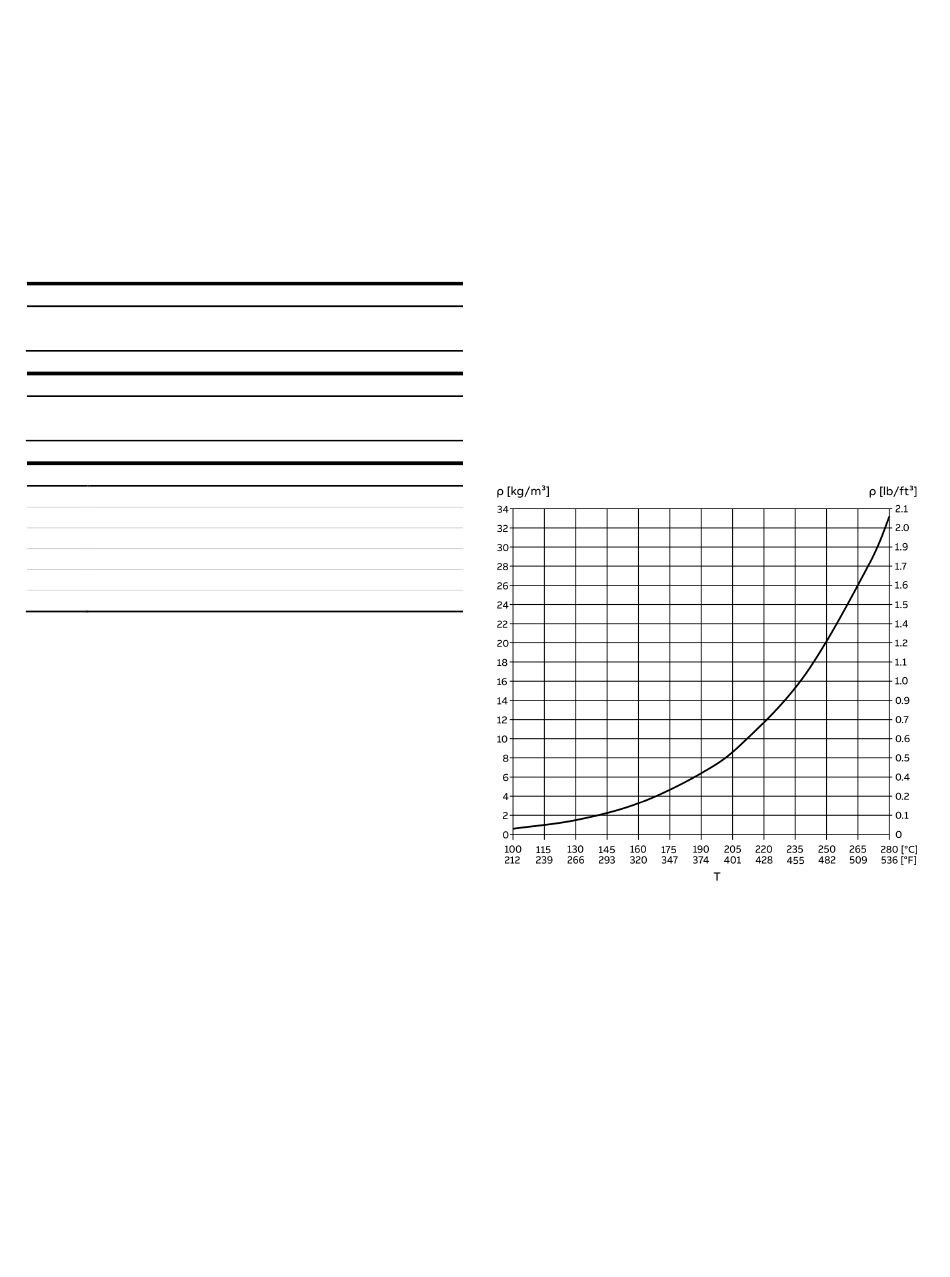

Diagrama de densidade
Os diagramas seguintes representam um excerto da tabela de
densidade para vapor saturado em condições de temperatura /
pressões diferentes.
ρ Densidade do vapor
Figura 52: Densidade do vapor saturado através da temperatura
T Temperatura
