FSV400, FSS400 VORTEX- ELLER SWIRL-FLOWMÅLER | CI/FSV/FSS/430/450-X1 REV. I
ρ Dampdensitet

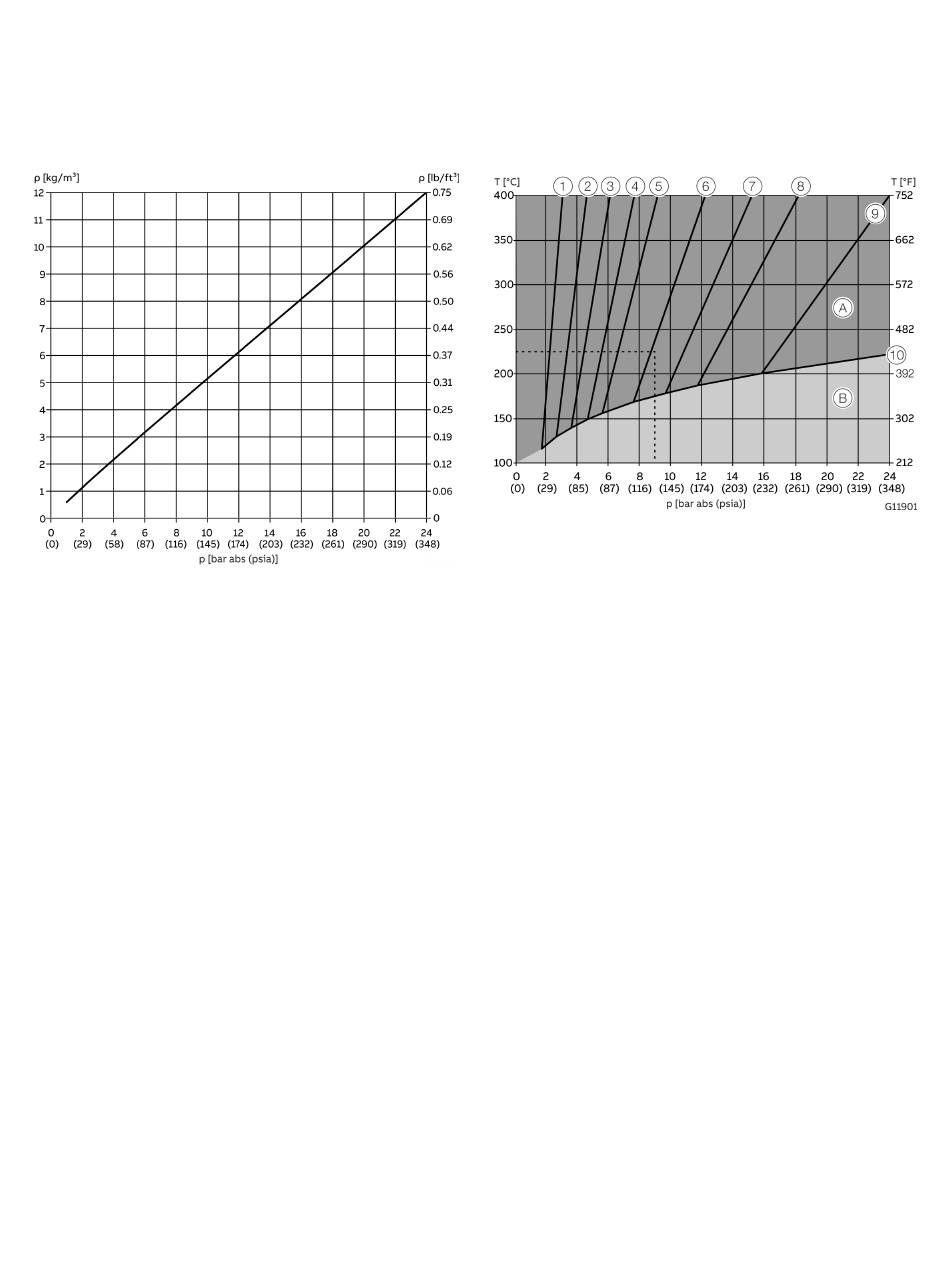

Figur 53: Densitet for mættet damp over tryk
p Tryk
A Område for overophedet damp
B Område for mættet damp
1 1,0 kg/m³ (0.06 lb/ft³)
2 1,5 kg/m³ (0.09 lb/ft³)
3 2 kg/m³ (0.12 lb/ft³)
4 2,5 kg/m³ (0.16 lb/ft³)
Figur 54: Dampdensitet for overophedet damp
De lige 1 til 9 er linjer med samme densitet.
Anvendelseseksempel (stiplet linje i diagrammet)
Overophedet damp med 225 °C, 9 bar abs. Det giver en
dampdensitet på ca. 4,1 kg/m
5 3 kg/m³ (0.19 lb/ft³)
6 4 kg/m³ (0.25 lb/ft³)
7 5 kg/m³ (0.31 lb/ft³)
8 6 kg/m³ (0.37 lb/ft³)
9 8 kg/m³ (0.50 lb/ft³)
j Grænse for mættet damp
3 3
(0,26 lb/ft ).
