68 – ES FSV400, FSS400 CAUDALÍMETRO VORTEX Y SWIRL | CI/FSV/FSS/430/450-X1 REV. I
... 7 Puesta en marcha
... Aparatos con comunicación HART® y Modbus®
Para la medición de energía pueden usarse los tipos de fluidos
"Vapor saturado", "Vapor recalentado" o "Agua caliente".
El cálculo se realiza de conformidad con IAPWS-IF97.
Calculo de la energía neta para vapor
(
Q = Q × H
p m steam
Calculo de la energía neta para agua caliente / condensado
(
Q Q H
= ×
p m water
Signos de fórmula empleados
Q Energía neta
p
Q Caudal másico
m
H Entalpía de vapor
steam
H Entalpía de agua
water
H Entalpía de agua (caudal directo)
water in
H Entalpía de agua (caudal inverso)
water out
Requisitos de la medición de energía:
• En el caso de la medición de energía del vapor, este debe
condensarse completamente.
• El proceso debe formar un sistema cerrado; no se
determinan las pérdidas de energía por fugas.
Cálculo de la masa de vapor
Para calcular la masa de vapor, se ofrecen las siguientes
opciones:
• Densidad calculada de la temperatura (solo para vapor
saturado)
• Densidad calculada de la presión (solo para vapor
saturado)
• Densidad calculada de la presión y temperatura
• Densidad constante
En un transmisor de presión se produce una comprobación
automática del estado de vapor. Se diferencia entre vapor
húmedo, saturado y recalentado. Independientemente del tipo
de fluido seleccionado, siempre se calcula con la densidad
correcta.
154
)
− H
water
)
H
−
in water out
_ _
Sin un transmisor de presión conectado, debe introducirse una
presión constante de la detección del estado y, en caso
necesario, del cálculo de densidad durante la selección del tipo
de vapor "Vapor recalentado".
Siempre debe constar un valor de densidad de vapor (constante)
en el transmisor, para poder definir los límites del intervalo de
medición para Q DN en unidades de masa.
max
A estos efectos, basta con un valor aproximado; los diagramas
de densidad proporcionan valores indicativos para la
determinación de la densidad de vapor.
Diagramas de densidad
Los siguientes diagramas representan un extracto de la tabla de
densidad del vapor saturado con diferentes temperaturas /
presiones.
ρ Densidad de vapor

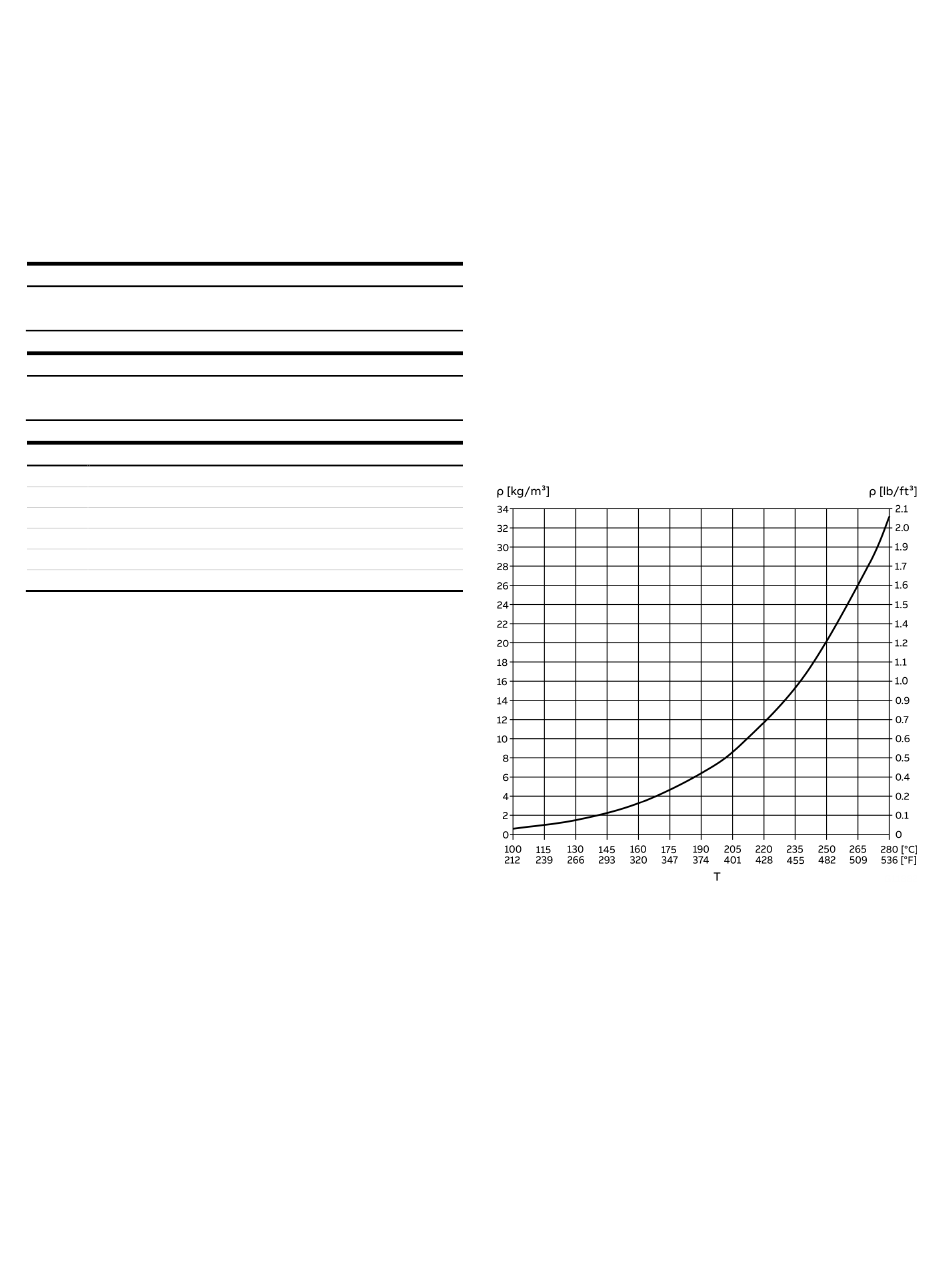

Figura 52: Densidades de vapor saturado a través de la temperatura
T Temperatura
