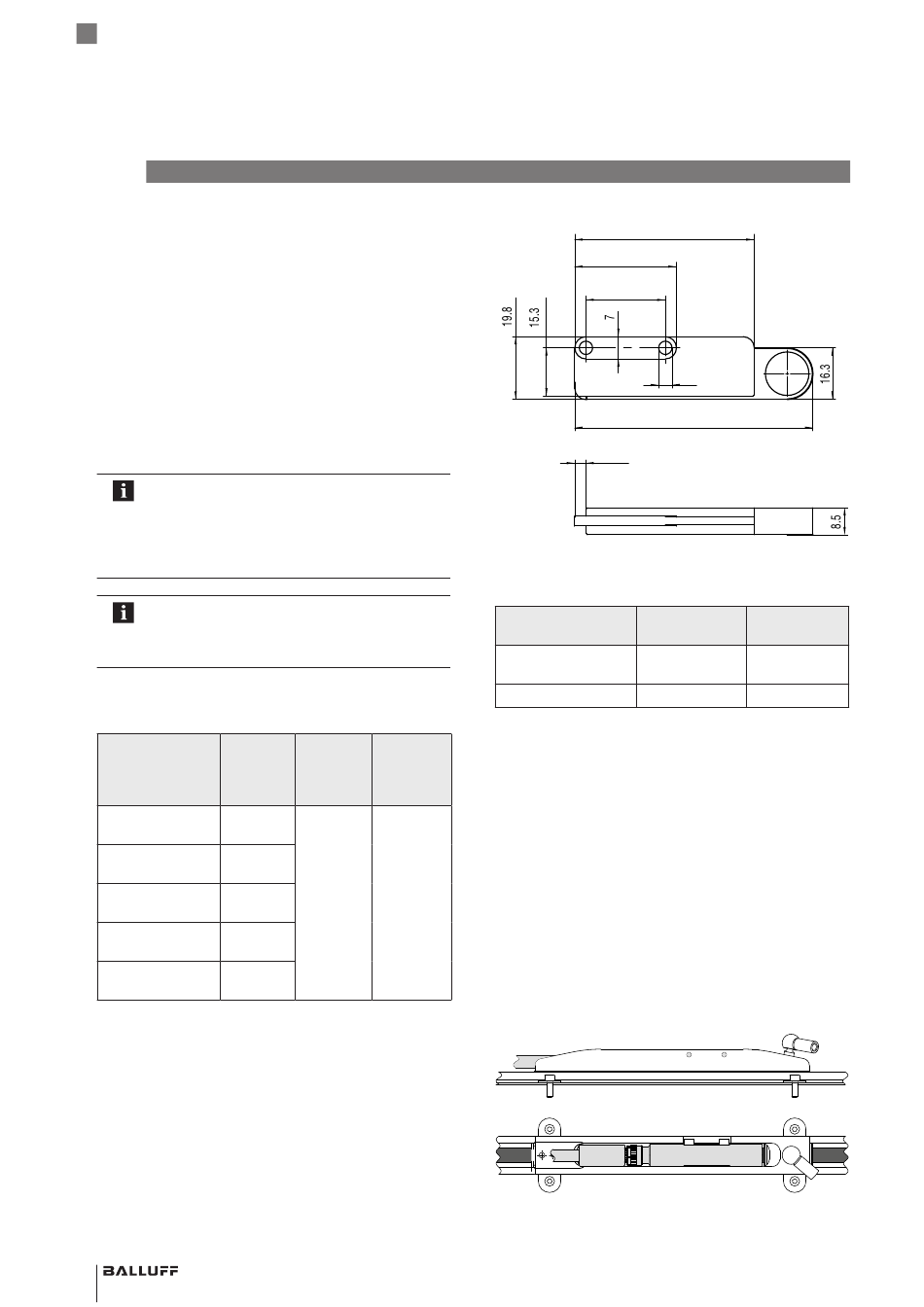

BML-M0 _ -... / BML T _ _ -...
Bande Magnétique – Système d'Encodeur Magnétique
6

Accessoires

Les accessoires ne sont pas compris dans le matériel livré
et doivent être commandés séparément.
6.1

Bande de recouvrement BML-A013-T_ _ _

Pour protéger la bande magnétique BML‑M... des
dommages, p. ex. dus aux copeaux ou aux produits
chimiques, celle‑ci peut être recouverte d'une bande de
recouvrement en acier inoxydable (Fig. 3‑2).
Avant de coller la bande de recouvrement, nettoyer
soigneusement la surface de la bande magnétique
(acétone, térébenthine, détergent doux pour matières
plastiques, pas d'essence). La procédure de collage de la
bande de recouvrement correspond à celle de la bande
magnétique.
Si la bande magnétique BML‑M0_‑...‑A3‑...,
BML TSC‑_ _ _ _‑_3_ _‑... ou
BML TSC‑_ _ _ _‑_4_ _‑... est commandée,
une bande de recouvrement de même longueur
que celle de la bande magnétique est incluse
dans la livraison.
La distance admissible entre la tête de capteur
et la bande de mesure se réduit de l'épaisseur
de la bande de recouvrement avec couche
adhésive (0,15 mm).
La bande de recouvrement peut être commandée en
5 longueurs définies en tant que rouleau.
Types de Longueur Epaisseur,
préférence
Symbolisation
commerciale
BML‑A013‑T0500
BML001J
BML‑A013‑T1000
BML001K
BML‑A013‑T2400
BML001L
BML‑A013‑T2500
BML04HL
BML‑A013‑T4800
BML001M
Tab. 6‑1 : Longueurs possibles pour la bande de recouvrement
6.2 Accessoire de montage BAM TO-ML-006-S1G
(symbolisation commerciale BAM0256)
Pour les bandes magnétiques relatives au BML‑S1G... et
au BML SL1..., il existe des accessoires de montage
facilitant le montage de la bande magnétique. Il s'agit d'un
dispositif fixé sur la tête de capteur et qui sert de bord de
butée pour la bande magnétique. Les instructions relatives
à la tête de capteur contiennent une description précise à
cet égard.
18 français
Largeur
couche
adhésive
incluse
5 m
10 m
24 m
0,15 mm 10±0,2 mm
25 m
48 m
56.5
32
25
3.5
Fig. 6‑1 : Aide au montage
6.3

Accessoires de montage

Référence article Symbolisation
commerciale
BAM TO‑ML‑014‑01 BAM02YC
BAM TO‑ML‑014‑02 BAM036N
Tab. 6‑2 : Accessoires de montage
Les accessoires de montage sont composés de vis, corps
isolants, rondelles plates, gabarit de perçage, gabarit
d'écartement et carte d'affichage du pas polaire. La carte
d'affichage du pas polaire permet de rendre visible le
codage magnétique de la bande magnétique.
6.4 Système d'encodeur magnétique guidé
Pour les différentes têtes de capteurs, il existe un système
de guidage composé d'un rail en aluminium pour la
réception de la bande magnétique et d'un chariot à
glissières qui guide la tête de capteur. Il existe différentes
possibilités de fixation pour le rail en aluminium. Les
informations à cet égard peuvent être prélevées dans les
instructions relatives à la tête de capteur correspondante
ou dans la notice du système de mesure de déplacement
guidé à bande magnétique (voir Tab. 8‑1 dans l'annexe).
Fig. 6‑2 : Schéma de principe chariot à glissières avec rail
4.2
75
Tête de
capteur
BML‑S1G...,
BML‑SL1‑...
BML SF2‑...
