BML-M0 _ -... / BML T _ _ -...
Cuerpo de Medición de Banda Magnética – Encóder Magnético
3
Estructura y funcionamiento (continuación)
3.4.2 Puntos de referencia
Los cuerpos de medición de banda magnética están
disponibles para diferentes funciones de punto de
referencia.
Las posiciones de pedido L1, L2, L3 están
definidas en el código de modelo (véase el
cap. 7).
Cuerpo de medición de banda magnética con polos
periódicos
Para las cabezas de sensor con función de punto de
referencia de polos periódicos se utiliza un cuerpo de
medición incremental sin puntos de referencia (véase
Fig. 3-3).
Cuerpo de medición de banda magnética con punto
de referencia individual
L2
jjwwDE
Punto de referencia 1

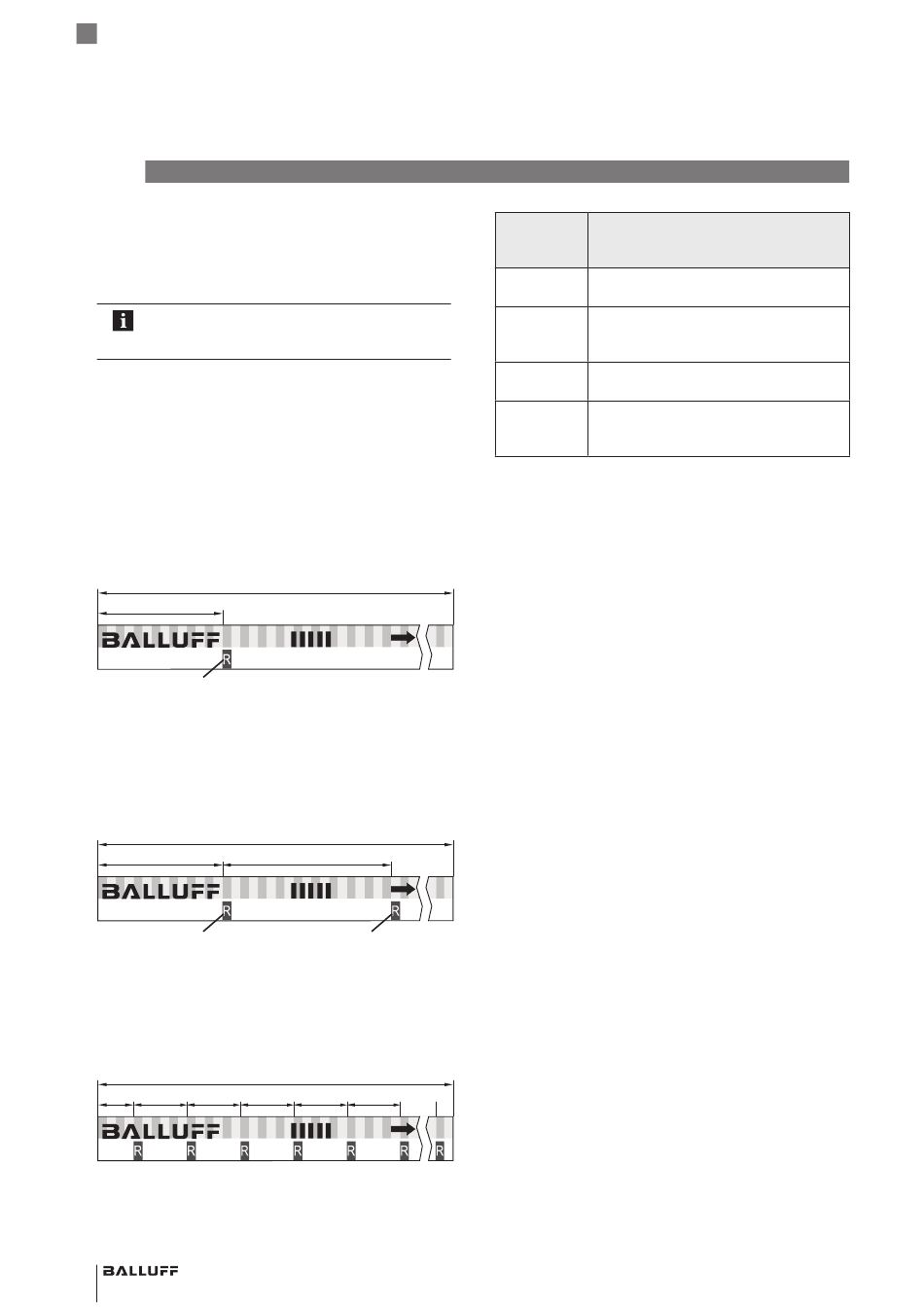

Fig. 3-5: Cuerpo de medición de banda magnética con punto de
referencia individual, punto de referencia individual,
marcado visualmente
Cuerpo de medición de banda magnética con dos
puntos de referencia
L2
jjwwDE
Punto de referencia 1
Fig. 3-6: Cuerpo de medición de banda magnética con dos puntos
de referencia
Cuerpo de medición de banda magnética con puntos
de referencia de periodos fijos
L2 L3 L3
jjwwDE
Fig. 3-7: Cuerpo de medición de banda magnética con puntos de
referencia de periodos fijos
8 español
L1
Code
L1
L3
Code
Punto de referencia 2
L1
...
L3 L3 L3
Code
Tipo de Denominación de tipo
punto de
referencia
De polos BML-M0...-R0000
periódicos BML T_ _-I...-1...
Punto de BML-M0...-RXXXX /0000
referencia BML T_ _-I_ _ R-_ _ _ _-_ _ _ _ _-XXXX
individual
Dos puntos BML-M0...-DXXXX /YYYY
de referencia BML T_ _-I_ _ D-_ _ _ _-_ _ _ _ _-XXXX-YYYY
Puntos de BML-M0...-CXXXX /YYYY
referencia de BML T_ _-I_ _ C-_ _ _ _-_ _ _ _ _-XXXX-YYYY
periodos fijos
1) XXXX = L2 y YYYY = L3
Tab. 3-2: Cuerpo de medición para la función de punto de referencia
1)
1)
1)
1)
1)
