Aufbau und Funktion

3.1 Aufbau der Magnetband-Maßkörper

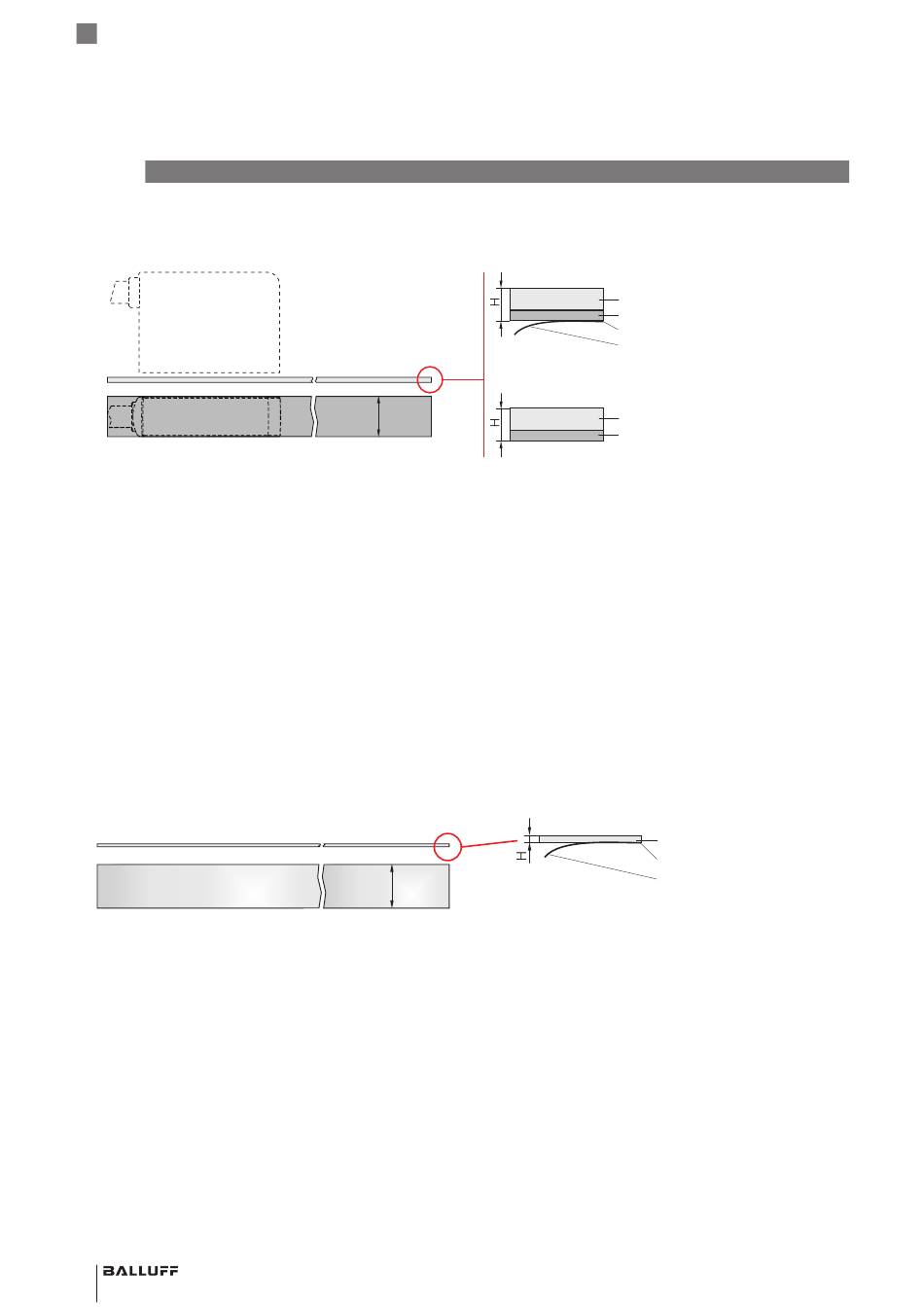

Bild 3-1: Aufbau der Magnetband-Maßkörper
Max. Länge: Die maximale Lieferlänge der Magnetband-
Maßkörper ist typabhängig.
Magnetschicht: Auf der Magnetschicht befindet sich eine
Spur mit abwechselnd magnetischen Nord- und Südpolen.
Bei einigen Varianten ist eine zweite Spur (z. B. mit Refe-
renzpunkten) oder eine dritte Spur vorhanden.
Trägerband: Das Trägerband dient als Trägermaterial und
zur Formstabilisierung.
Bedruckung: Alle Maßkörper sind mit dem Fertigungsda-
tum, einer Codierungsangabe, einem Richtungspfeil und je
nach Ausführung mit einer Spuraufbausymbolik bedruckt.
3.2

Aufbau des Abdeckbands

Bild 3-2: Aufbau des Abdeckbands
Das Abdeckband dient als mechanischer Schutz des
Magnetbands.
Das Abdeckband ist im Lieferumfang bei
BML-M0_-I_ _-A3-... / BML T_ _–_ _ _ _–_3... enthalten
oder kann als Rollenware (Zubehör) extra bestellt werden.
Maße siehe Tab. 5-1 auf Seite 17
1
6 deutsch
1)
B
1)
B
BML-M02... / BML-M07... / BML TSC-_ _ _ _-1...
Magnetschicht
Trägerband
Klebeschicht
Schutzfolie
BML-M03... / BML-TSC-_ _ _ _-Z...
Magnetschicht
Trägerband
Abdeckband
Klebeschicht
Schutzfolie
