BML SGA-AEZ1-LZZZ- _ _ _1- _ _ _ _
Absolutes magnetkodiertes Wegmesssystem
3

Aufbau und Funktion

3.1

Aufbau

BML SGA-...-S115/S284
LED

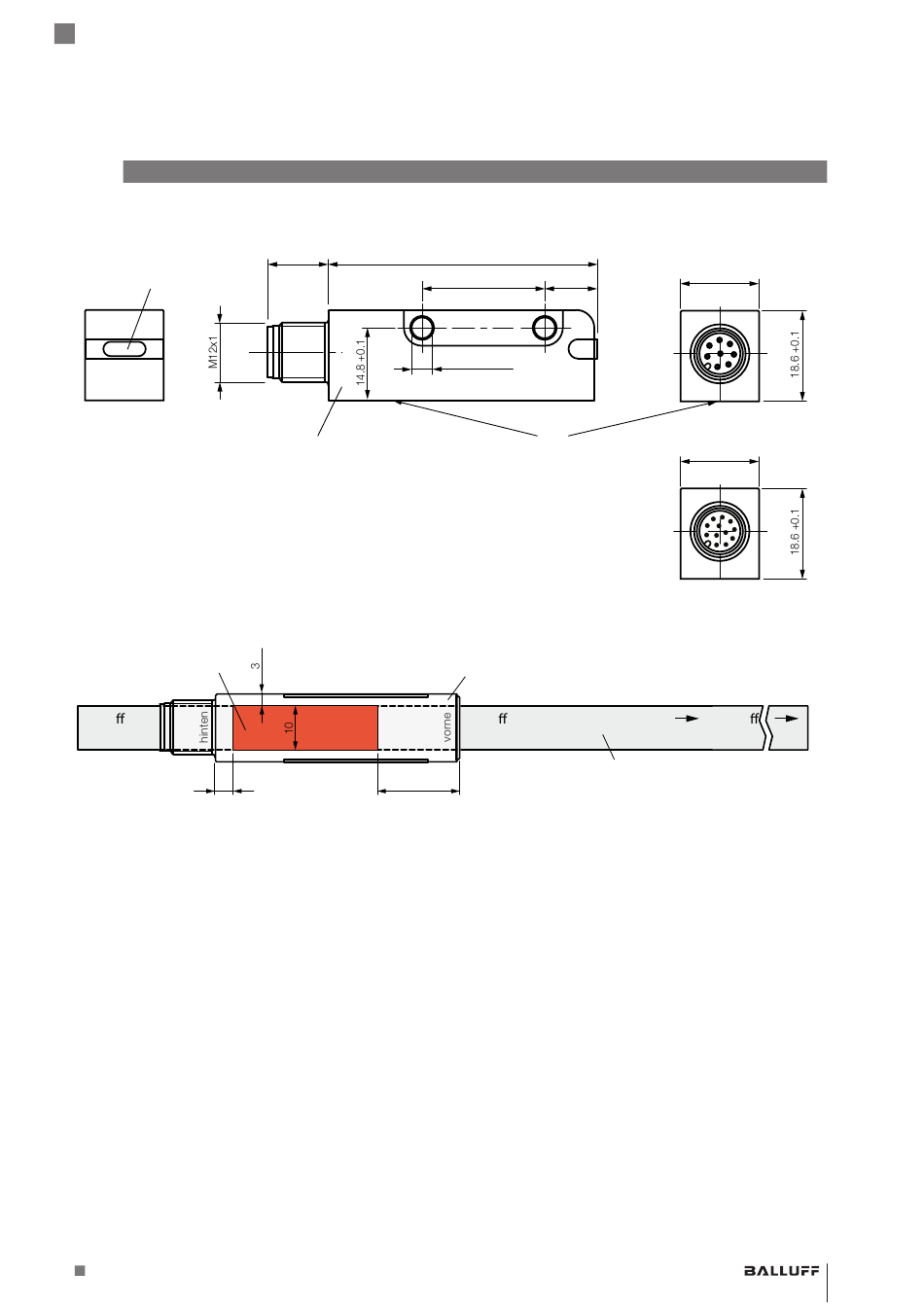

Bild 3-1: BML SGA-..., Aufbau
aktive Messfläche
Ballu JJWW .xxDE Abs Code L
4
Bild 3-2: BML SGA-..., Aktive Fläche und Orientierung
3.2

Funktion

Das BML ist ein magnetkodiertes, berührungsloses,
absolut messendes Wegmesssystem, bestehend aus
einem Sensorkopf (BML SGA-...) und einem Maßkörper.
Die Position wird aus einer robusten zweispurigen Codie-
rung ermittelt.
Eine kontinuierliche Plausibilitätsüberprüfung kann Mess-
fehler erkennen. Der Zustand des Sensors wird über eine
LED (Kapitel 5.3 auf Seite 15) angezeigt. Eine automati-
sche Zustandsüberwachung erfasst die Signalqualität zur
Beurteilung der Funktionsreserve.
Absolute Positionsinformationen können über die DRIVE-
CLiQ-Schnittstelle übertragen werden.
www.balluff.com
12.3 54.6
(2x) Ø 4.3
Sensorkopf
Sensorkopf
links
rechts
19
25 10.6
aktive Messfläche
Ballu JJWW ._ _DE Abs Code E
Maßkörper
BML SGA-...-S115
16 +0.2
BML SGA-...-S284
16 +0.2
Ballu
deutsch 7
