BML SGA-AEZ1-LZZZ- _ _ _1- _ _ _ _
Système d'encodeur magnétique absolu
8
Accessoires
Les accessoires ne sont pas compris dans le matériel livré
et doivent être commandés séparément.

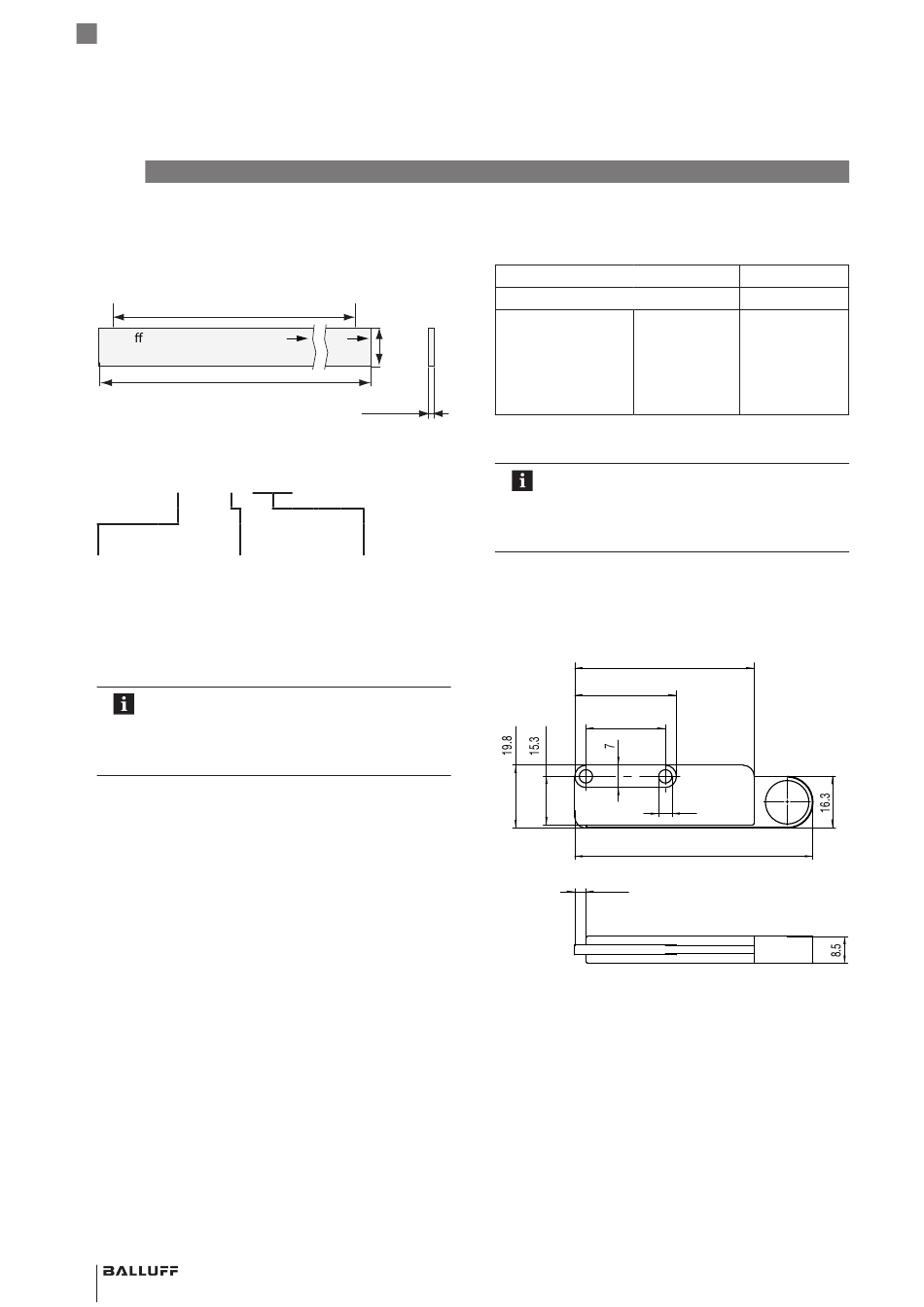

8.1 Bande magnétique
Plage de mesure = longueur – 8 cm
Ballu JJWW ._ _DE Abs Code E
Longueur
(min. 8 cm, max. 4 800 cm = 48 m)
Fig 8-1 : Dimensions de la bande magnétique.
BML M0_-A55-A_-M_ _ _ _-E
Epaisseur Bande de
recouvrement
2 = épaisseur 1,55, 0 = sans
3 = avec
pour la fixation,
(voir chap. 8.2)
possède une
couche
adhésive (avec
film de protection)
Une description technique détaillée et des
instructions de montage pour les bandes
magnétiques sont disponibles dans la notice
d'utilisation relative aux bandes magnétiques
sur le site Internet www.balluff.com.
8.2

Bande de recouvrement

Pour protéger la bande magnétique des dommages par
exemple dus à de la sciure ou à des produits chimiques,
celle-ci peut être recouverte d'une bande de recouvrement
en acier inoxydable. Noter cependant que l'entrefer admis
(voir Tab. 4-2, page 11 et Tab. 4-3, page 12) entre la
tête de capteur et la bande magnétique doit être réduit de
l'épaisseur de la bande de recouvrement avec couche
adhésive (0,15 mm).
Avant de coller la bande de recouvrement, nettoyer
soigneusement la surface de la bande magnétique
(acétone, térébenthine, détergent doux pour matières
plastiques, pas d'essence).
22 français
La bande de recouvrement peut être commandée dans la
longueur de la bande magnétique ou dans 4 longueurs
définies en tant que bobine.
Epaisseur, couche adhésive incluse
Largeur
Longueur
e E
10+0.2
1.55±0.1
Tab. 8-1 : Caractéristiques de la bande de recouvrement
Longueur
en cm
8.3
Fig 8-2 :
8.4
Les accessoires de montage sont composés de vis, corps
isolants, rondelles plates, gabarit de perçage, gabarit
d'écartement et Pole Pitch Display Card.
Symbolisation
commerciale
BML-A013-T0500 BML001J
BML-A013-T1000 BML001K
BML-A013-T2400 BML001L
BML-A013-T4800 BML001M
Une description technique détaillée et des
instructions de montage pour la bande de
recouvrement sont disponibles dans la notice
d'utilisation relative aux bandes magnétiques sur
le site Internet www.balluff.com.
Accessoire de montage BAM TO-ML-006-S1G
(symbolisation commerciale BAM0256)
56.5
32
25
4.2
75
3.5
Accessoire de montage
Accessoires de montage BAM TO-ML-014-01
(symbolisation commerciale BAM02YC)
Env. 0,15 mm
10 mm
5 m
10 m
24 m
48 m
