BML SGA-AEZ1-LZZZ- _ _ _1- _ _ _ _
Encoder assoluto magnetico
4
Montaggio e collegamento (continua)
4.3

Montaggio della testa sensore

4.3.1 Inserimento di corpi isolanti
(accessori opzionali, BAM TO-ML-014-01)
I corpi isolanti sono compresi negli accessori di
montaggio BAM TO-ML-014-01 (vedere
pag. 22).
In presenza di elevati requisiti CEM, la testa sensore può
essere montata completamente isolata dalla macchina
con l'ausilio di due corpi isolanti.
► Inserire i due corpi isolanti a destra e sinistra nei fori di
4,3 mm della testa sensore.
4.3.2

Fissaggio testa sensore

La testa sensore può essere montata con o senza corpo
isolante. Per la scelta di viti, coppie ecc., vedere Tab. 4-1.
Viti e rondelle di appoggio sono comprese negli
accessori di montaggio BAM TO-ML-014-01
(vedere pag. 22).
Vite
Rondella di appoggio
Coppia di serraggio delle viti di fissaggio
Lunghezza filetto minima raccomandata in acciaio
Lunghezza filetto minima raccomandata in alluminio
Tab. 4-1: Montaggio testa sensore
1. Fori filettati sulla parte macchina, vedere Tab. 4-1.
2. In opzione: inserimento di corpi isolanti (vedere
capitolo 4.3.1).
3. Tenendo in considerazione le distanze e le tolleranze
(vedere capitolo 4.3.3 a pagina 11 e capitolo 4.3.4 a
pagina 12) fissare la testa sensore con il lato destro
o sinistro sulla parte macchina (vedere Fig. 3-1 a
pagina 7 e Fig. 4-4 oppure Fig. 4-5).
4. Bloccare le viti contro un loro allentamento accidentale
(p. es. con verniciatura di protezione).
10 italiano
32.2
25
3.2

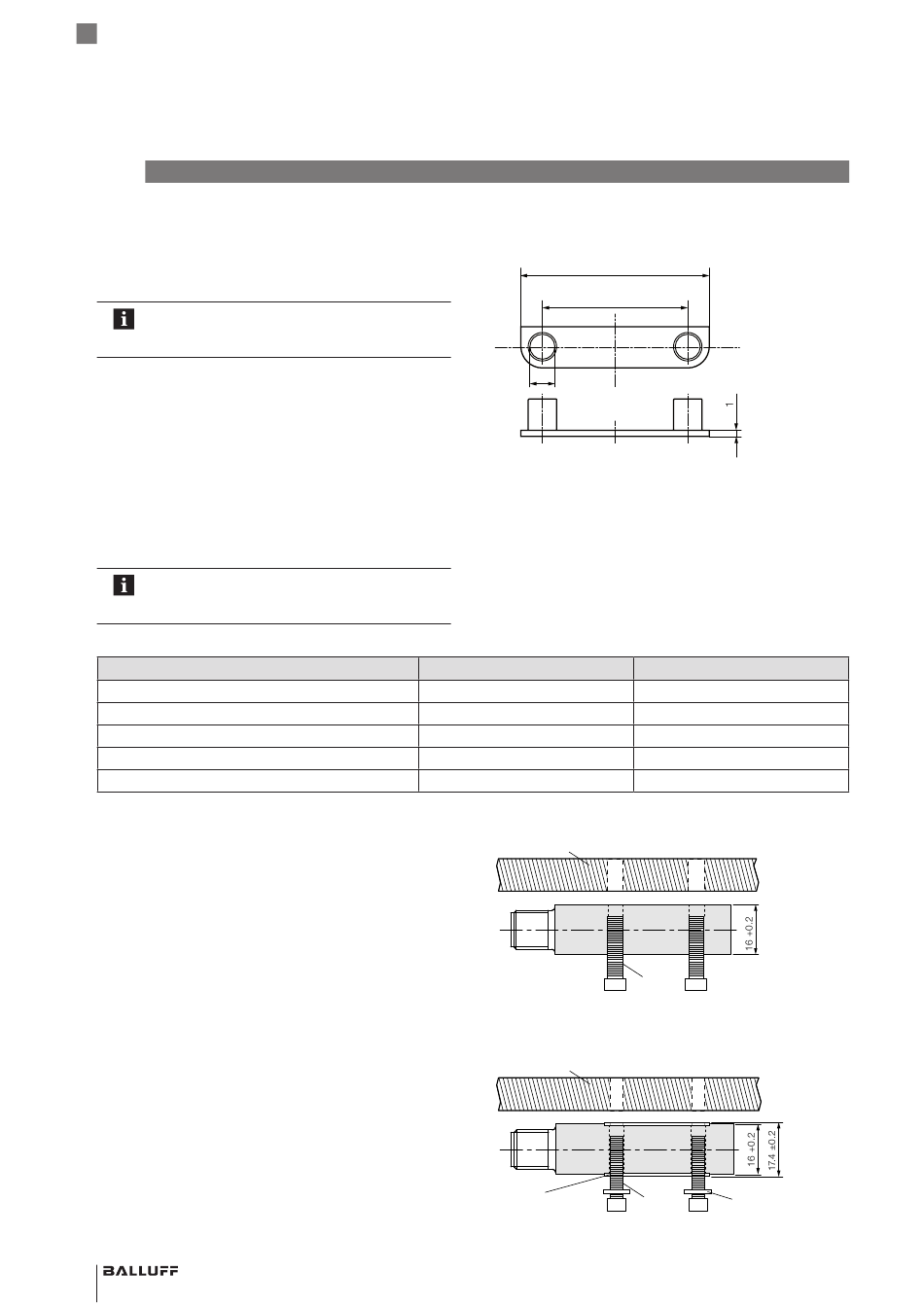

Fig. 4-3: Corpo isolante
Senza corpo isolante
Vite a testa cilindrica M4 (8.8)
No
1,8...2,0 Nm
4 mm (vite M4x20)
10 mm (vite M4x25)
Parte macchina
Fig. 4-4: Montaggio della testa sensore (senza corpo isolante)
Parte macchina
Corpo isolante
Fig. 4-5: Montaggio della testa sensore con corpo isolante
Con corpo isolante
Vite a testa cilindrica M3 (8.8)
Sì
1,1...1,3 Nm
3 mm (vite M3x25)
7,5 mm (vite M3x25)
M4
M3
Rondella di appoggio
