Struttura e funzionamento

3.1

Struttura

BML SGA-...-S115/S284
LED

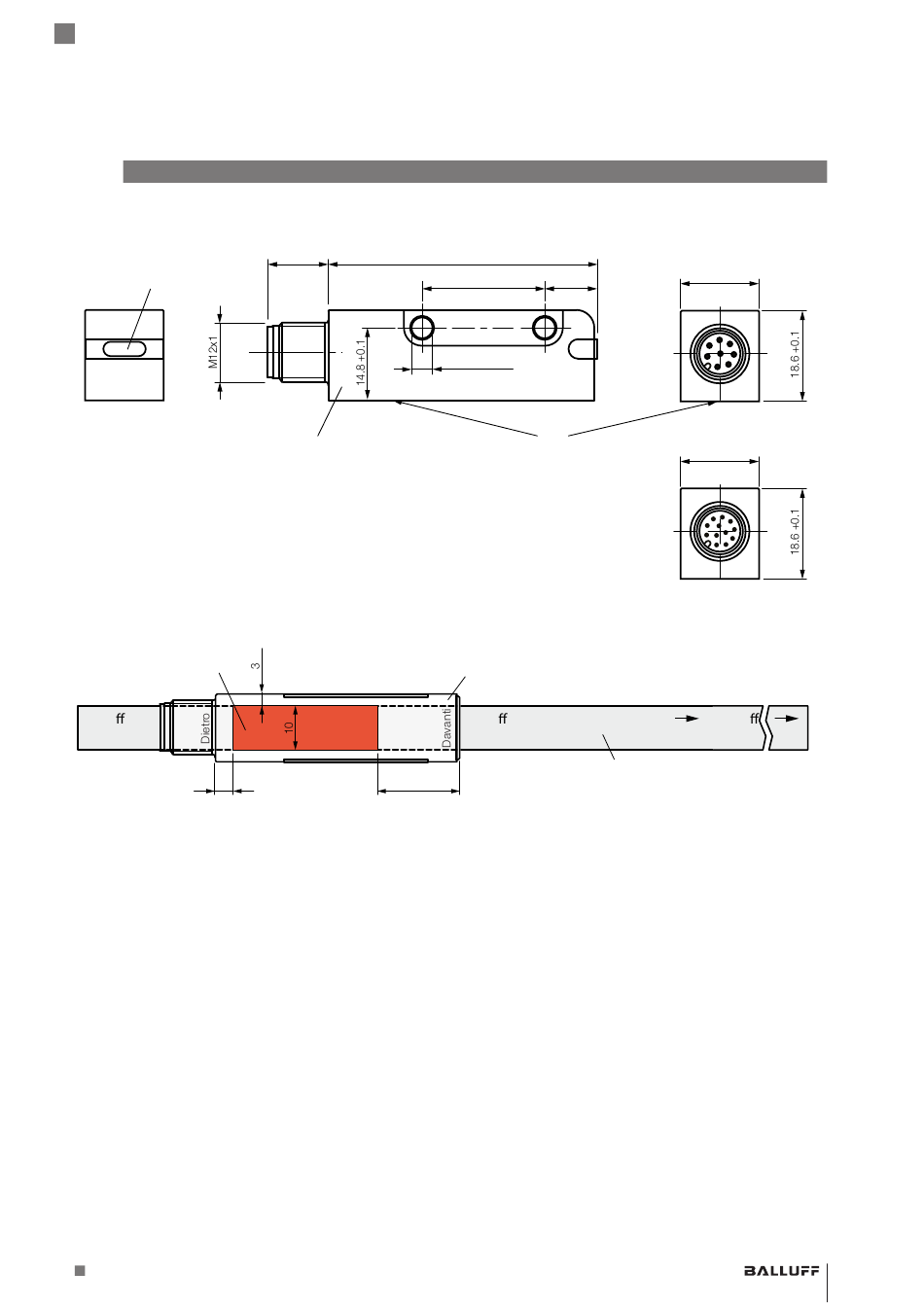

Fig. 3-1: BML SGA-..., struttura
Superficie di misurazione attiva
Ballu JJWW .xxDE Abs Code L
4
Fig. 3-2: BML SGA-..., superficie attiva e orientamento
3.2

Funzionamento

Il BML è un encoder assoluto a codifica magnetica, senza
contatto, composto da una testa sensore (BML SGA-...) e
da un corpo di misura. La posizione viene rilevata
mediante una robusta codifica a doppio binario.
Un controllo continuo della plausibilità è in grado di
individuare eventuali errori di misurazione. Lo stato del
sensore viene visualizzato tramite un LED (capitolo 5.3, a
pagina 15). Un apposito monitoraggio automatico dello
stato rileva la qualità del segnale, per una valutazione della
riserva funzionale.
Le informazioni di posizione assolute si possono
trasmettere tramite l'interfaccia DRIVE-CLiQ.
